按动式自动铅笔结构三维设计

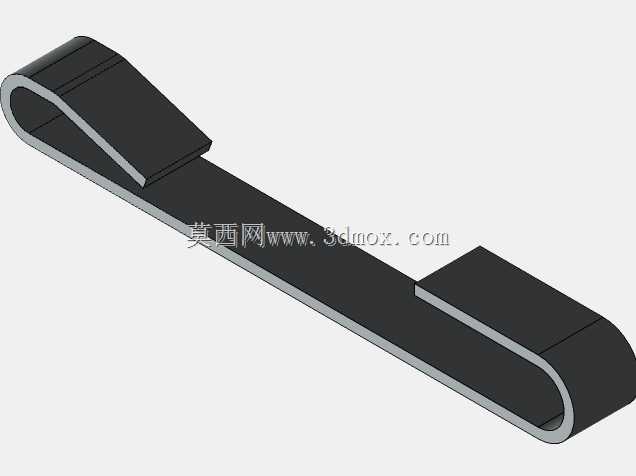

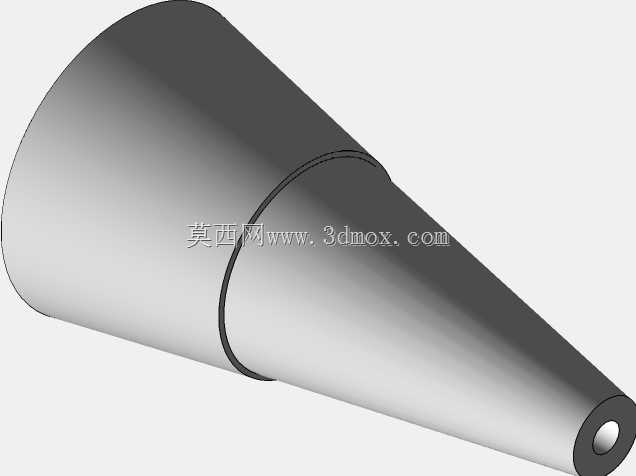

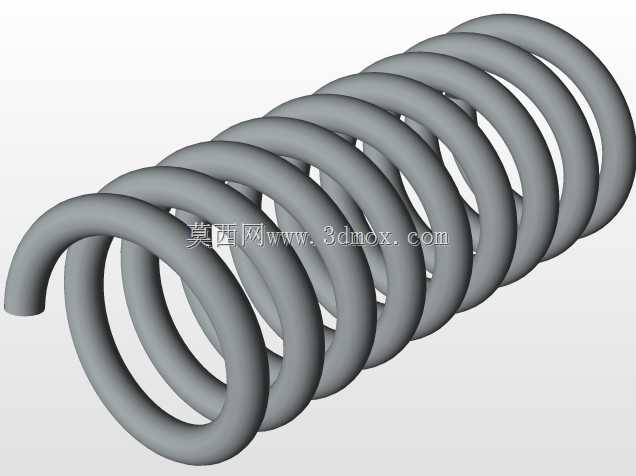

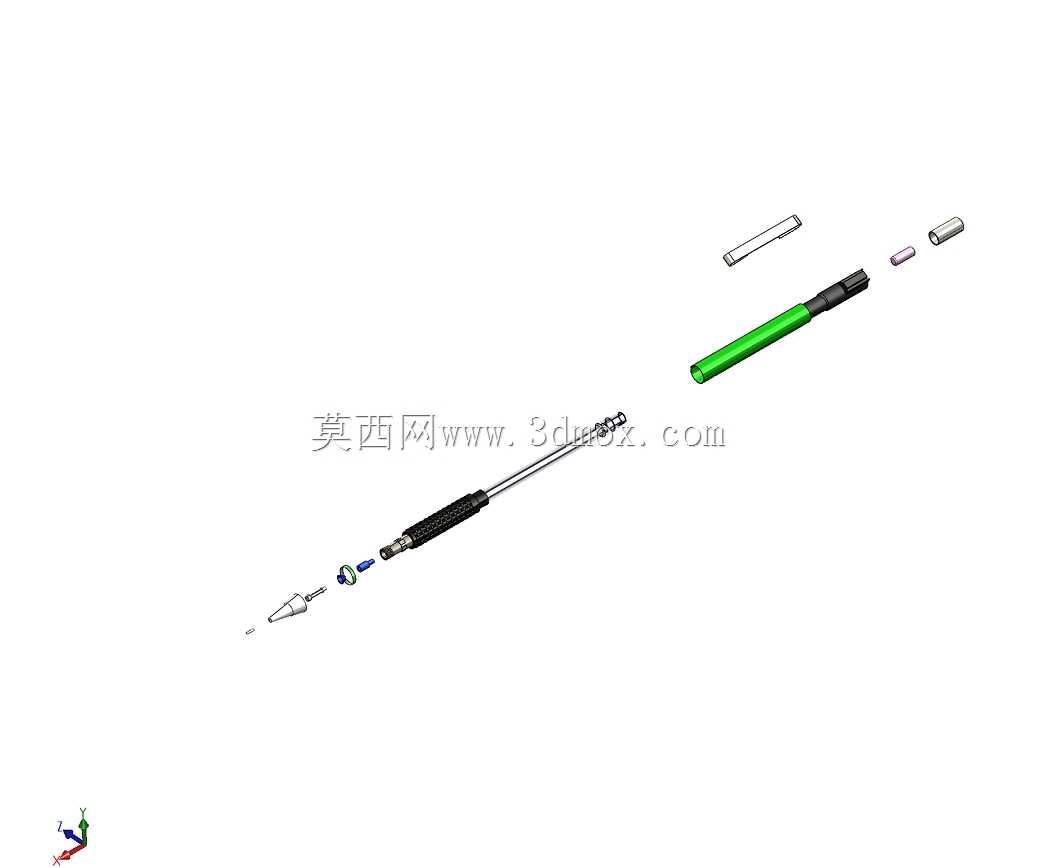

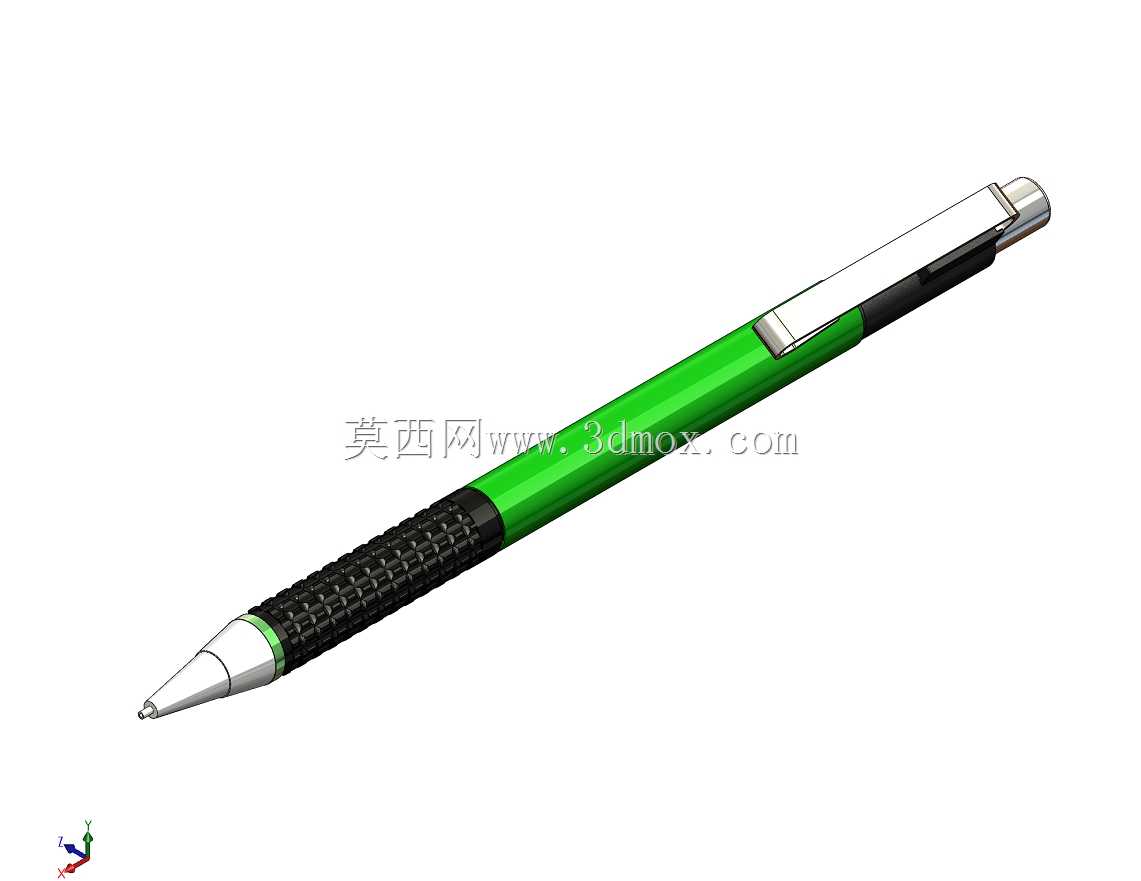

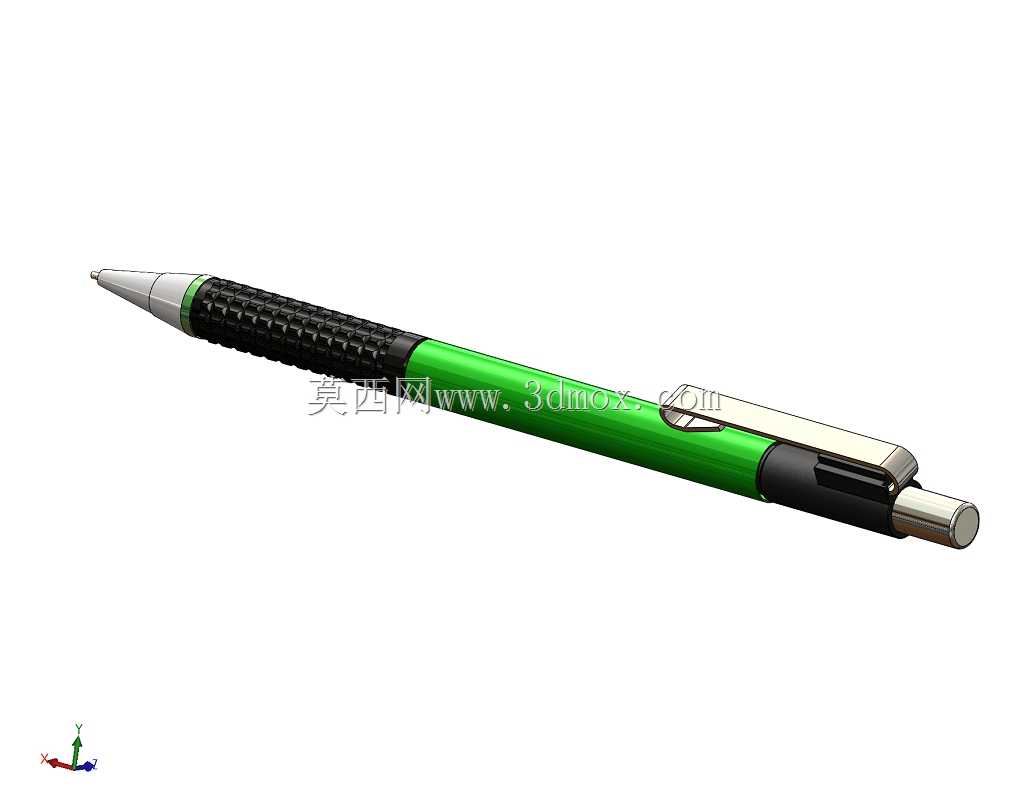

这款按动式自动铅笔的结构设计，首先围绕日常书写、工程手绘草稿、学生课业记录等高频使用场景展开，核心解决传统木质铅笔需频繁削尖、笔芯易断的使用痛点，适配日常办公、设计绘图、学生学习等多场景的握持书写需求。从结构设计逻辑来看，整体采用分段式装配思路，笔身前段设置带防滑纹理的握持区，纹理采用细密的凹凸点阵结构，增大手指与笔身的静摩擦系数，长时间书写握持时不易打滑，握持区直径控制在10mm左右，适配多数成年人的手指握持围度，降低长时间书写的手部疲劳感。笔身中段为笔芯存储腔，采用等径薄壁圆筒结构，腔体内径与常用0.5mm、0.7mm规格笔芯的存储尺寸匹配，单次可容纳10-12根备用笔芯，减少频繁补充笔芯的操作频次。笔夹采用弹性金属片结构，通过卡扣结构与笔身上段固定，夹持厚度适配0.5-5mm的笔记本、工装口袋布料厚度，夹持后不易脱落，方便日常随身携带。按动触发机构设置在笔身尾端，采用棘轮式进给结构，每按动一次尾端按钮，即可送出固定长度的笔芯，送出长度控制在0.3-0.5mm，既保证书写时的笔芯露出长度足够，又避免送出过长导致笔芯受力断裂。笔尖处设置金属导向护芯管，护芯管伸出笔尖段长度2mm，采用薄壁不锈钢材质，对伸出的笔芯形成径向支撑，书写时侧向受力可通过护芯管传递到笔身主体，减少笔芯断裂概率。笔身外观采用分色设计，握持段为黑色防滑材质，中段为绿色笔身主体，笔夹、按动头、笔尖护管均采用亮面金属质感处理，兼顾结构实用性与外观辨识度。各零部件之间采用卡扣与过盈配合的连接方式，无需额外粘接剂即可完成装配，装配公差控制在0.05mm以内，保证各活动部件动作顺畅无卡滞，按动机构的复位弹簧采用等节距圆柱螺旋弹簧，弹簧刚度经过匹配，按动力度控制在5-8N，按动手感反馈清晰，不会出现按动过轻误触发或者按动过重操作费力的问题。整体笔身总长度控制在145mm左右，最大直径12mm，整体重量控制在15g以内，放在衣物口袋中不会有明显的坠重感，适配日常随身携带的尺寸边界。
