壁挂式多功能综合健身训练架结构设计

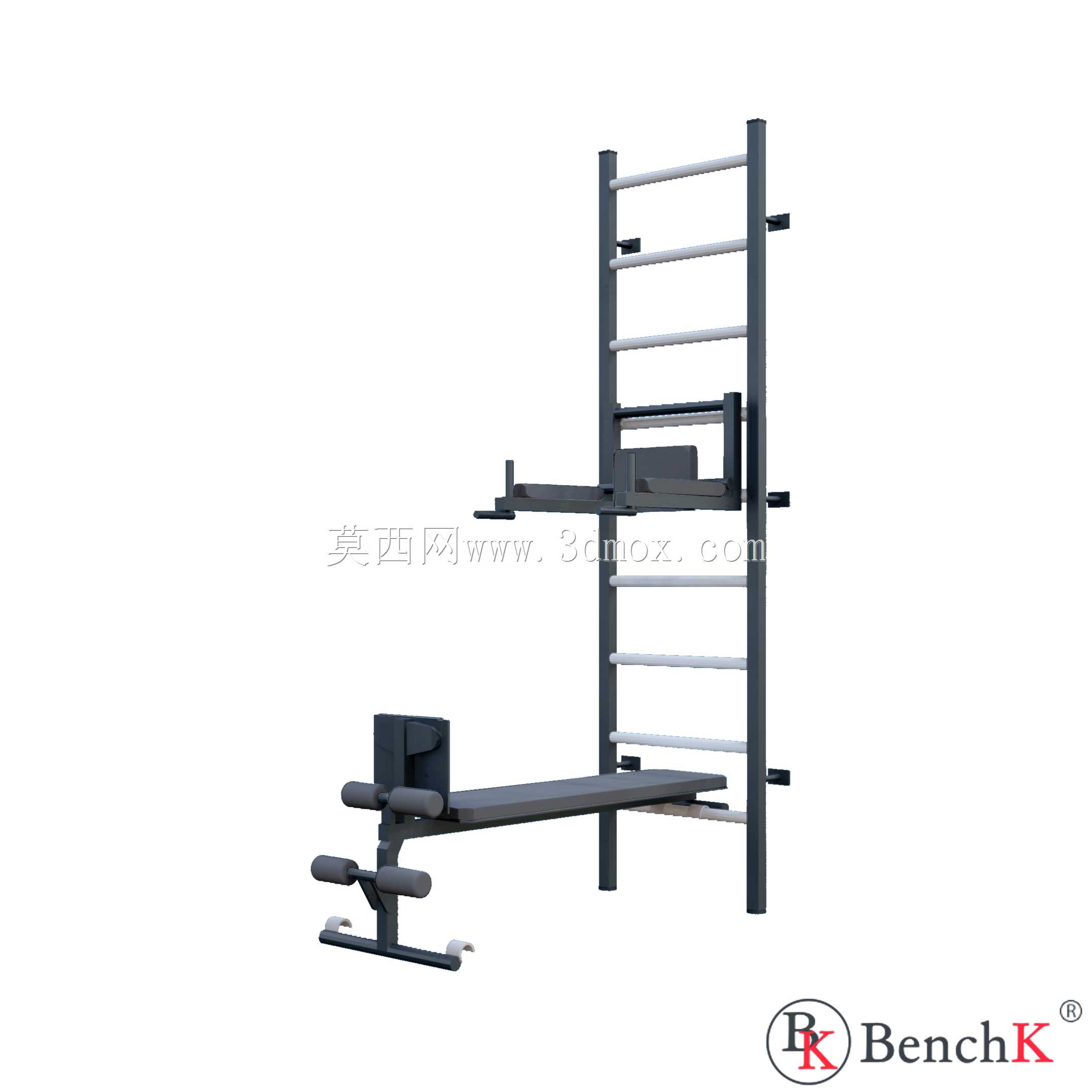

这款壁挂式综合训练架主打小空间健身场景适配，核心解决家用、小型工作室、公寓健身区场地不足的痛点，安装后仅占用墙面约1平米投影面积，无需落地预留额外空间，适配层高2.4米以上的普通住宅、商用健身空间墙面安装。主体承载框架采用两根50mm×50mm规格的垂直金属型材作为主立柱，搭配9根带塑料端盖的金属横档构成基础肋木结构，横档间距经过人体工程学校核，适配不同身高人群的攀爬、拉伸动作需求，横档端部的塑料盖既可以避免金属锐边划伤使用者，也能封堵型材端口防止内部锈蚀，延长户外或潮湿环境下的使用寿命。

设计阶段充分考虑墙面安装的承载冗余，主立柱与墙面的连接点位经过受力仿真校核，整体结构可承受150公斤的额定使用载荷，满足绝大多数成年使用者的训练承重需求。除基础肋木功能外，架体预留了多组扩展安装位，可根据训练需求加装长凳、带扶手的双杠训练组件、杠铃拉杆等附件，实现单双杠训练、上肢推举、腰腹核心训练、引体向上、肢体拉伸等多类训练动作覆盖，无需额外购置多台单功能健身设备，大幅降低小型健身空间的设备投入成本。

从结构设计逻辑来看，所有外挂附件均采用快装式定位结构，无需复杂工具即可完成附件的拆装切换，使用者可根据当日训练计划快速调整架体功能配置。主型材选用的矩形截面管材相比同重量的圆管拥有更好的抗侧弯性能，在使用者做单侧发力动作时可有效降低架体晃动量，配合墙面膨胀螺栓的多点固定，训练过程中架体形变量控制在安全范围内。横档表面做了防滑纹理处理，避免手部出汗或佩戴护具时出现打滑风险，所有焊接位置均做了打磨圆角处理，无突出焊瘤或锐边，充分考虑使用过程中的接触安全性。

安装边界方面，架体总高度适配常规住宅墙面高度，安装时需保证主立柱固定点落在墙体实心承重区域，禁止直接固定在空心砖或轻质隔墙表面，若为轻质墙体需提前做背板加固处理。底部延伸的训练组件距离墙面的伸出长度经过优化，既保证动作施展有足够空间，也不会过度占用过道区域，安装完成后架体最外端距离墙面约0.8米，预留出充足的动作活动余量，不会出现训练时肢体磕碰墙面的问题。
