流线型曲面喇叭状艺术造型构件

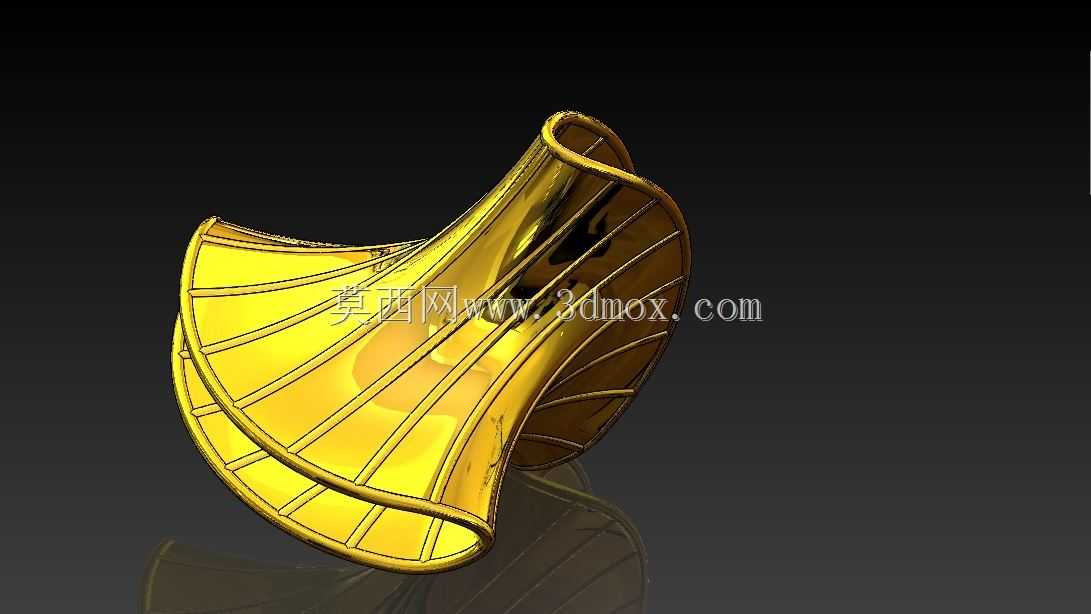

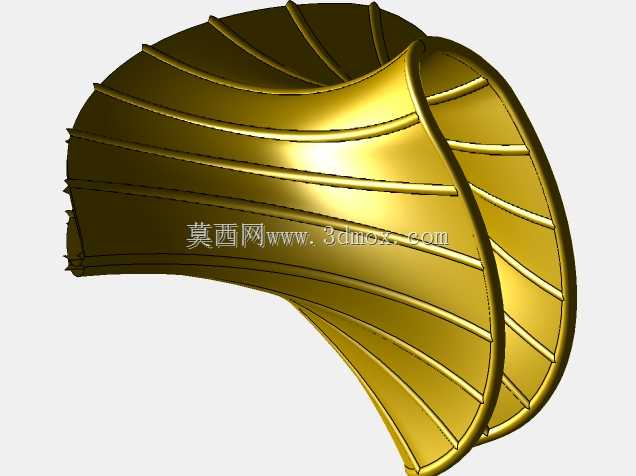

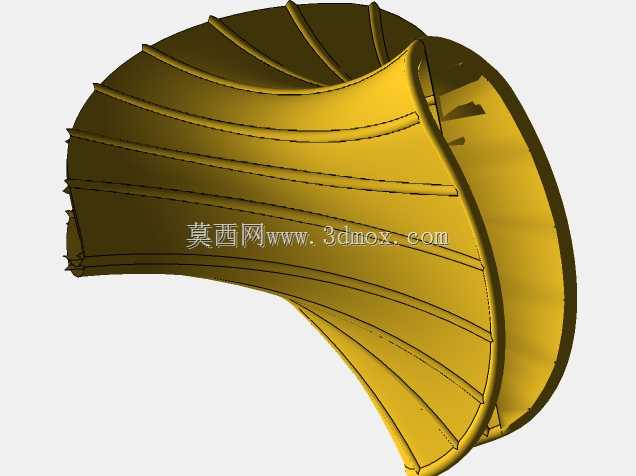

这类曲面造型构件在公共空间装饰、文创装置、展陈道具领域有较多落地场景，常作为空间视觉焦点布置在展厅入口、商业中庭、艺术装置展区，也可经过尺寸缩放后作为文创产品的外观结构件使用。从结构设计角度看，该构件采用双曲面渐变构型，整体从一端的窄口平滑过渡到另一端的扩口形态，曲面过渡全程保持G2连续，没有生硬的折角与棱边，表面的加强筋沿曲面母线方向均匀排布，既保证了薄壁结构的整体刚性，避免大曲面薄壁件在成型后出现凹陷变形，也顺着曲面的流线走向强化了视觉上的动感。设计过程中先通过草绘确定两端开口的轮廓基准，再以边界混合方式构建主曲面，之后沿曲面法向偏移出均匀壁厚，再排布径向加强筋结构，筋条高度随曲面位置动态调整，在窄口区域筋高适当降低避免应力集中，在扩口区域适当增加筋高提升边缘抗形变能力。安装边界上，构件两端的开口边缘都做了卷边处理，既可以隐藏薄壁件的裁切毛边，也能作为安装贴合面，适配法兰连接或者卡扣固定的安装方式，安装时不需要额外做复杂的定位工装，依靠两端卷边的贴合面即可快速找正安装位置。实际使用中，这类曲面构件如果采用金属板材成型，可通过液压胀形或者分段冲压后焊接打磨的方式加工，表面做镀金或者阳极氧化处理就能达到图中的金属光泽效果；如果采用树脂类材料生产，可通过3D打印或者模具注塑成型，适合小批量文创产品的快速落地。结构受力层面，沿母线排布的加强筋将整体曲面分割为多个连续的小曲面单元，每个单元的曲率变化平缓，在承受横向外力时能将应力均匀分散到整个曲面，不会出现局部应力集中导致的结构破损，同时卷边结构也提升了两端开口的抗挤压能力，在运输和安装过程中不容易出现边缘变形的问题。
