平开式四孔合页金属铰链结构设计

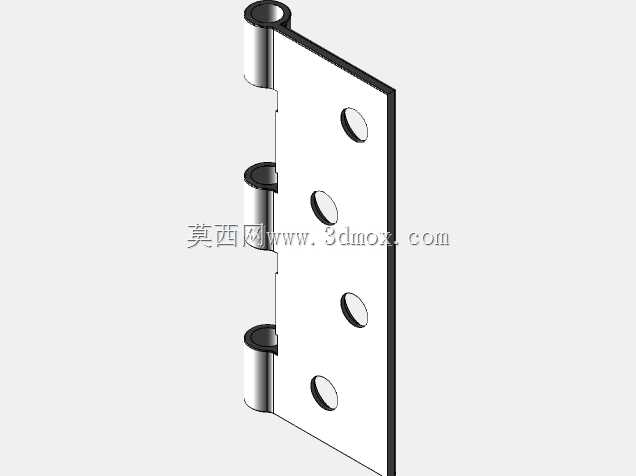

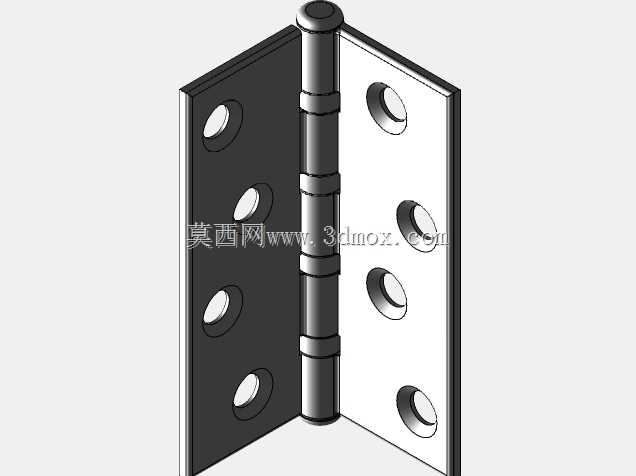

日常做柜体、室内门、设备防护门的结构设计时，这类平开式铰链是绕不开的基础连接件，它的核心作用是实现两个固定构件之间的定轴转动，同时承担门扇与门框之间的载荷传递，避免门扇下垂、开合卡滞。从结构设计逻辑来看，这款铰链采用对称式双页片布局，中间通过多段式销轴实现转动连接，每侧页片上预留四个沉头安装孔，沉孔深度经过匹配计算，安装后螺丝头部完全没入页片平面，不会突出干涉门扇开合动作，也能避免螺丝外露剐蹭周边构件。

在实际选型应用中，这类铰链适配场景覆盖很广，小到家用室内实木门、衣柜柜门，大到工业设备的钣金防护门、弱电箱柜门都能使用，设计时需要提前核对安装边界：页片展开时的总宽度要匹配门扇与门框的侧边搭接量，销轴的直径决定了整体抗剪切载荷能力，四孔布局相比三孔款的固定点更多，单位面积的受力更分散，长期使用不容易出现页片变形、固定螺丝松脱的问题。

建模过程中需要重点关注几个配合细节：销轴与页片卷边的转动配合间隙要控制在合理范围，间隙过小会导致开合阻尼过大、转动发涩，间隙过大则会出现门扇晃动、闭合错位的问题；页片的折弯圆角要做圆滑过渡，避免应力集中导致长期开合后卷边处开裂；沉头孔的锥度要匹配常用的十字沉头螺丝规格，保证安装时螺丝能完全贴合锥面，锁紧后不会出现滑牙、局部凸起的问题。

实际安装时，两个页片分别贴合固定在门框与门扇的对应安装面上，要保证两侧页片的同轴度误差控制在允许范围内，否则会出现开合过程中销轴别劲、磨损加剧的问题。页片表面的不同质感处理对应不同的使用场景，深色款多用于深色木质门、工业钣金门，亮色款适配浅色家装柜门、不锈钢柜体，在满足结构强度的同时兼顾外观协调性。这类铰链的转动角度通常可以达到180度左右，完全满足常规门扇的开合需求，不需要额外加装限位结构就能实现门扇完全打开贴靠墙面，减少空间占用。
