门体缓冲限位支撑构件三维结构

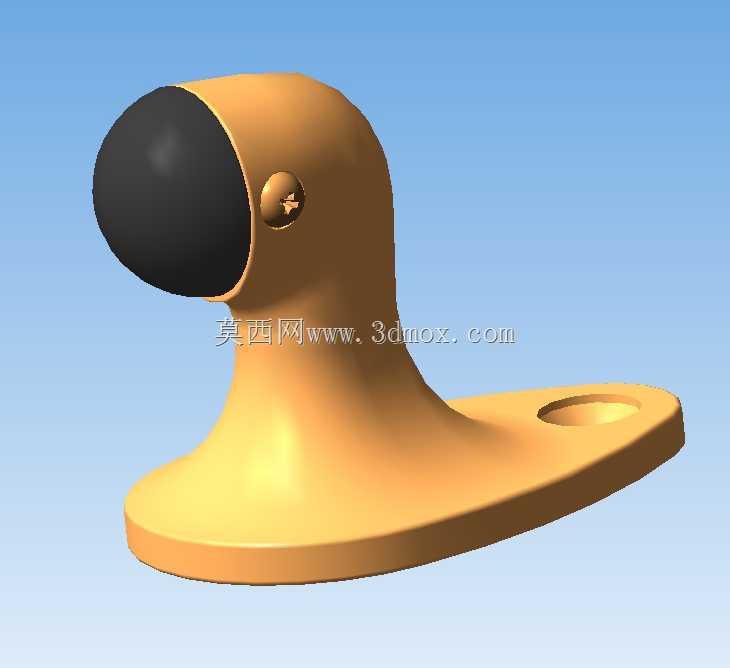

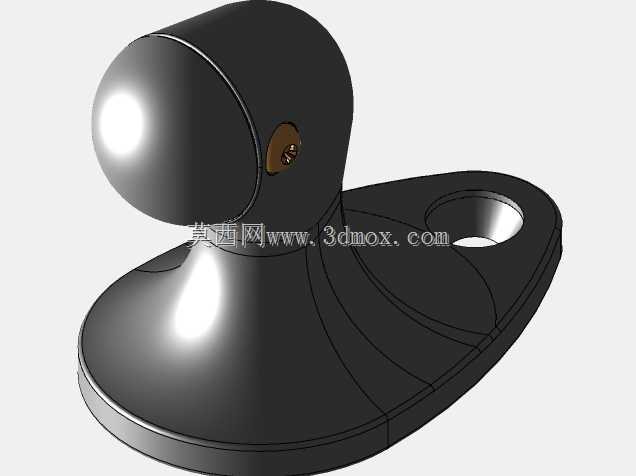

日常场景里门扇开启后的定位与防撞需求，催生了这类限位构件的设计迭代，不同于外露式的门吸结构，这款构件采用一体化底座加弧形支撑臂的构型，安装完成后可与地面安装面完全贴合，不会出现凸起绊脚的问题，适配室内木门、金属防火门等多种门体的安装场景。从功能实现逻辑来看，构件端部的黑色缓冲头采用弹性阻尼材质，当门扇开启到预设最大角度时，门体下沿的接触块会先与缓冲头接触，通过材质形变吸收门扇的冲击动能，避免硬碰撞产生的噪音与漆面损伤，支撑臂侧面的紧定螺钉用于调整缓冲头的伸出量，可根据实际安装间隙微调缓冲行程，适配不同厚度的门体与地面铺装高度差。设计阶段优先考虑了安装边界的适配性，底座采用长圆形沉头安装孔设计，允许安装时存在±3mm的位置偏差，降低现场打孔的定位精度要求，底座的厚度控制在8mm以内，铺装完成后与地面完成面的高度差极小，不会影响扫地机器人等清洁设备的通行，也避免了过往人员踢碰的风险。支撑臂的曲面过渡经过受力校核，当门扇反复撞击缓冲头时，应力会沿着弧形臂均匀分散到底座的整个安装面，不会出现局部应力集中导致的底座断裂问题，缓冲头与支撑臂的连接采用嵌入式结构，长期使用出现磨损后可单独更换缓冲头，无需拆卸整个底座，降低后期维护成本。实际选型过程中，需要提前确认门扇的最大开启角度，调整构件的安装位置，确保缓冲接触点正好对应门体下沿的金属加强块位置，避免直接撞击门体的木质基材导致开裂，同时底座的安装面需要保证平整，如果是铺装地板的场景，需要在地板下方增加预埋衬板，避免长期撞击导致地板松动下沉。这款构件的三维结构完整还原了各部件的装配关系，建模时对缓冲头的压缩行程、紧定螺钉的调节余量、安装孔的沉头深度都做了1:1的参数还原，可直接用于安装模拟与干涉检查，提前规避现场安装时可能出现的门体蹭地、缓冲行程不足等问题。
