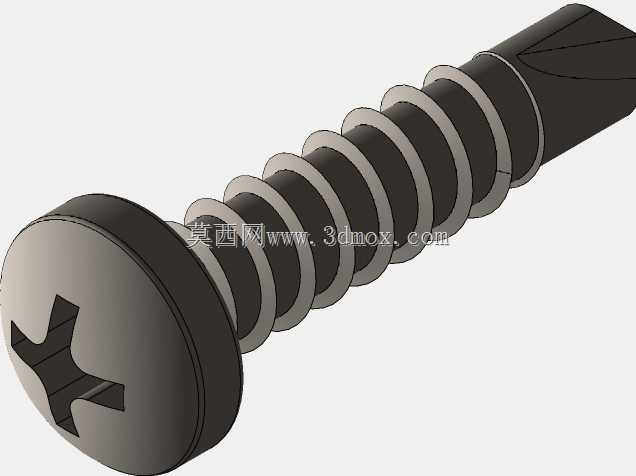

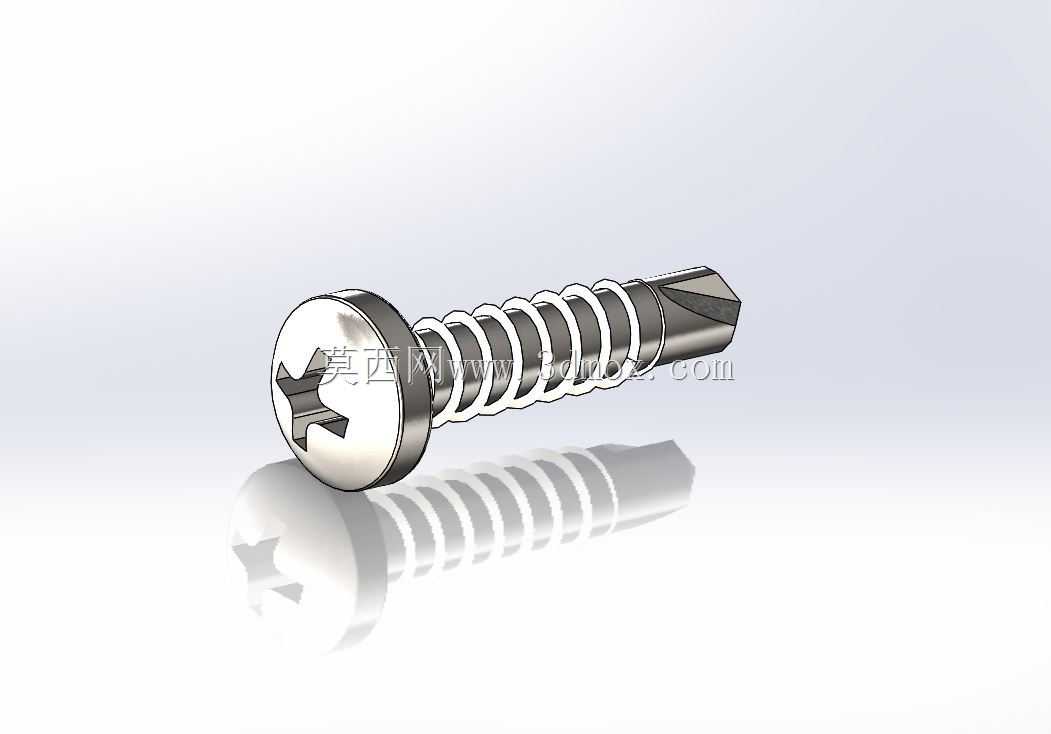

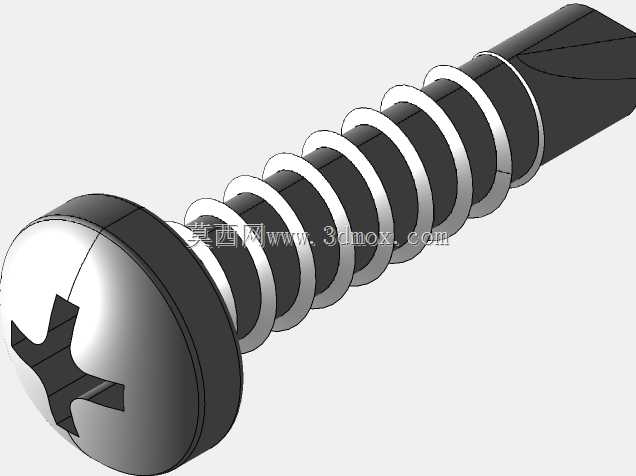

十字盘头自攻钻尾螺钉三维结构

在钣金装配、家电外壳组装、轻型钢结构固定、装饰板材安装等场景中，这类十字盘头自攻钻尾螺钉是应用频次极高的紧固件，无需预先在被连接件上加工内螺纹，也无需单独钻孔工序，可一次性完成钻孔、攻丝、锁紧全流程，大幅降低现场装配的工序复杂度，尤其适合厚度在0.5-3mm的薄钢板、铝合金型材、硬质塑料板等基材的连接作业。从结构设计来看，该螺钉头部采用十字槽盘头构型，盘头的承压面面积大于沉头结构，锁紧时能在被连接件表面形成更均匀的压应力分布，避免薄质基材被压溃，十字槽的驱动方式适配常规十字螺丝刀与电动批头，对中性能好，施力过程中不易打滑滑牙，能有效降低装配时的头部损伤概率。螺杆部分采用全牙等距三角螺纹构型，牙型角经过优化，攻丝过程中能在基材孔壁挤压出连续匹配的内螺纹，螺纹配合的啮合长度足够保证连接后的抗拔脱性能，螺杆末端为钻尾切削结构，钻尖角度适配常见金属薄板的钻削需求，钻削时排屑顺畅，无需额外添加切削液即可快速穿透基材，避免钻孔过程中产生的毛刺卡滞螺纹旋入。建模过程中需要重点控制几个关键尺寸边界：头部直径与厚度的比例要符合通用紧固件的装配空间要求，保证批头插入深度足够同时不会出现头部突出过高影响外观或干涉相邻构件的问题；螺纹的大径、中径、小径公差要匹配实际攻丝后的啮合间隙，既不能过紧导致旋入扭矩过大拧断螺杆，也不能过松导致连接后出现旷量松动；钻尾部分的切削刃角度、排屑槽宽度要和螺纹旋入节奏匹配，保证钻孔完成后螺纹能立刻进入攻丝阶段，不会出现空转刮伤基材表面的问题。实际选型应用时，需要根据被连接件的总厚度选择对应螺杆长度，保证钻尾穿透最底层基材后至少露出2-3个完整牙型，才能达到可靠的锁紧强度，同时盘头下方无需额外加装平垫，头部自身的承压面即可满足分散压力的需求，若应用在有防松要求的振动工况场景，可在装配时搭配耐落胶处理螺纹段，进一步提升连接可靠性。
