小型船舶用不锈钢双柱系泊缆桩结构

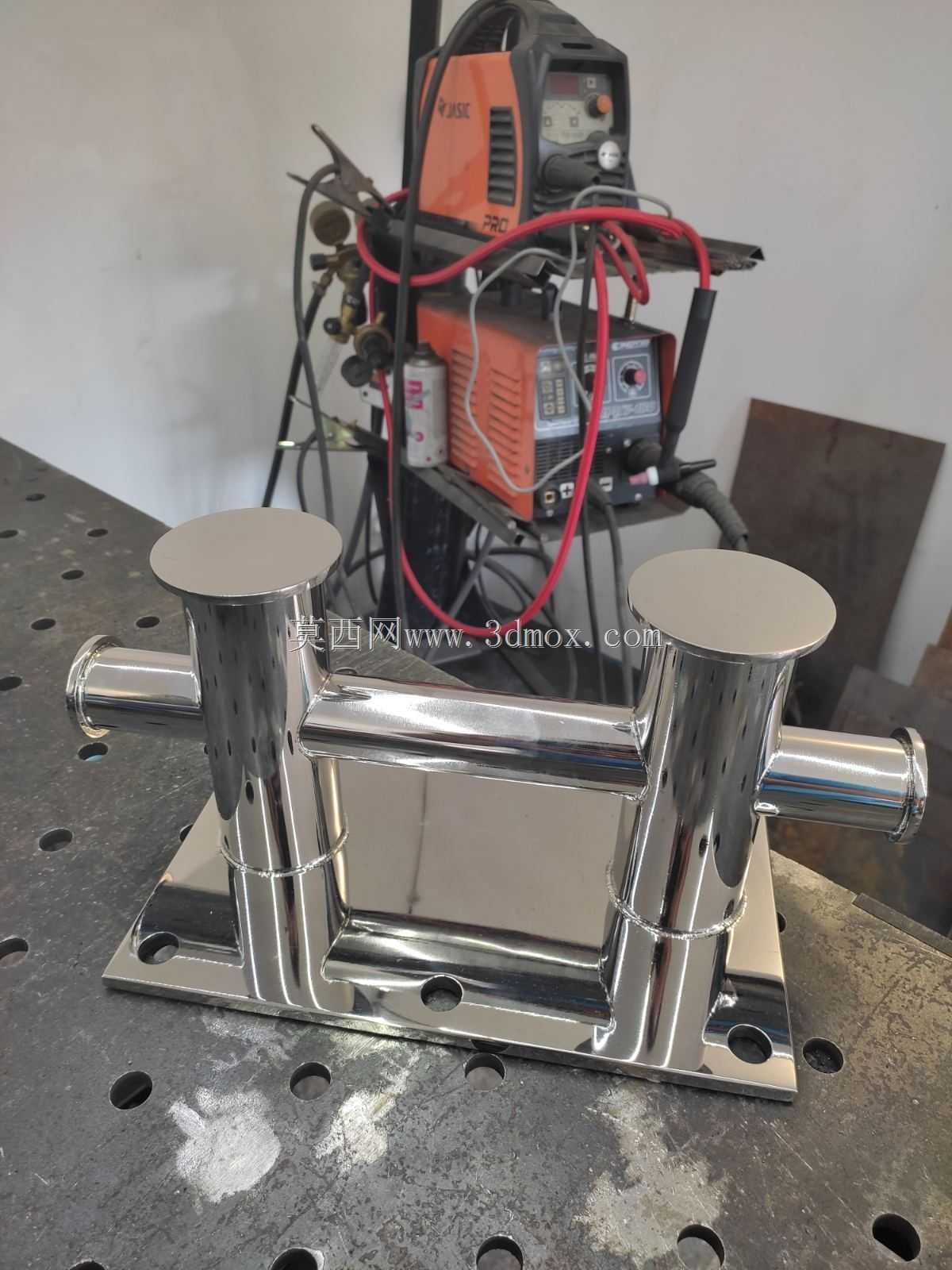

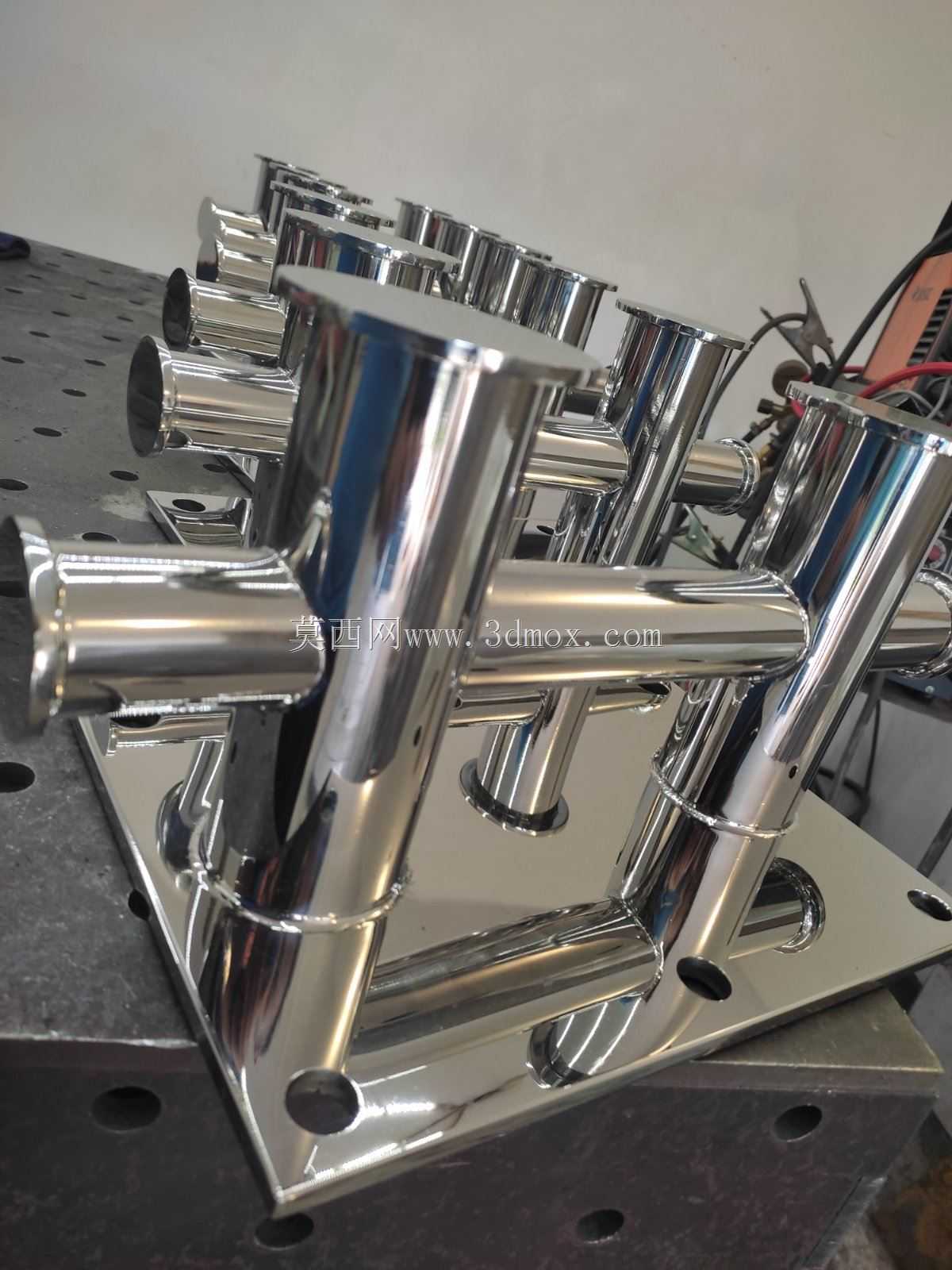

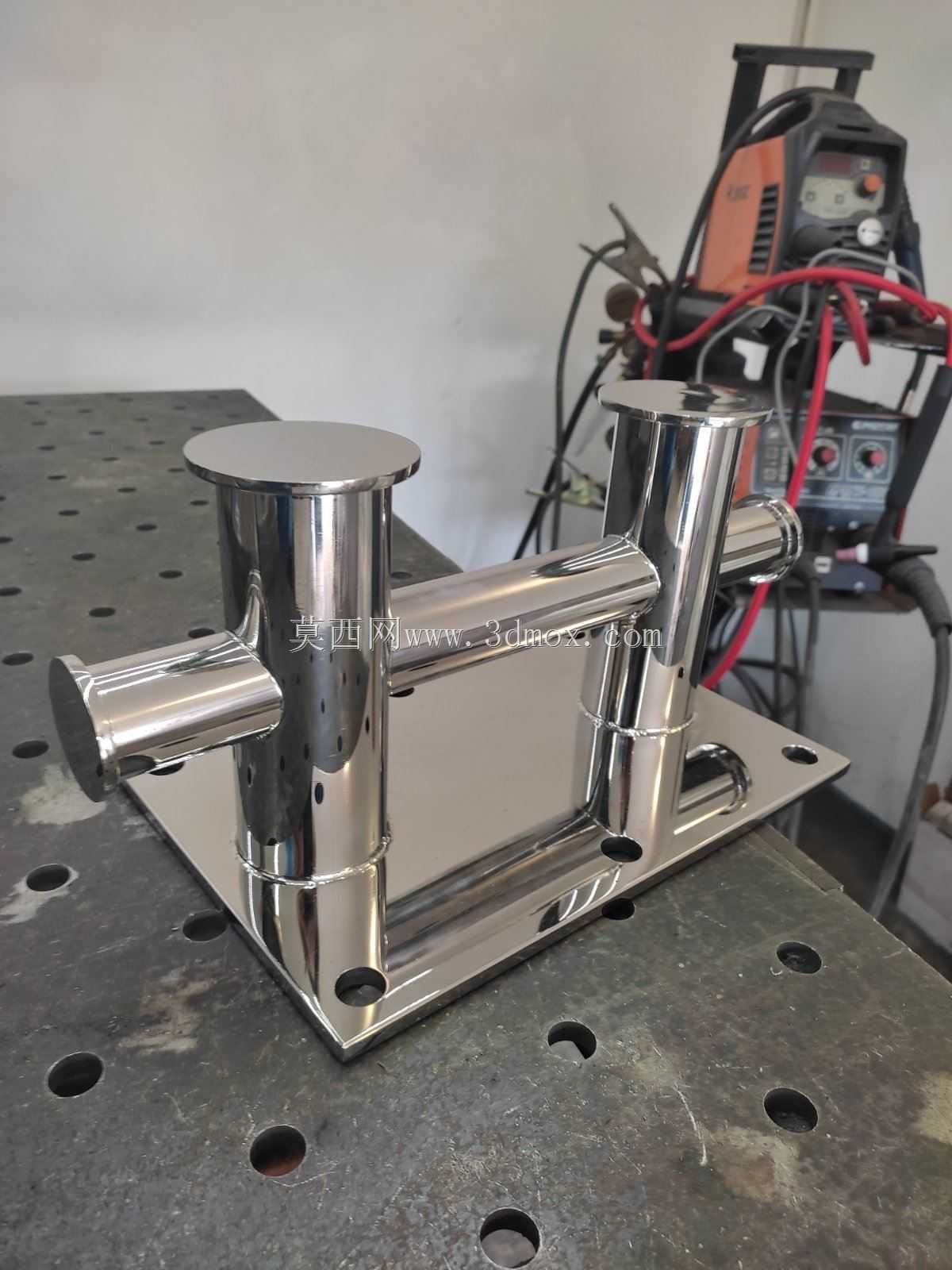

这款双柱式系泊构件主要应用于内河小型泊位、游艇码头、渔业作业码头以及小型船舶的甲板系固场景，核心作用是为停靠的船舶提供缆绳系挂支点，抵消水流、风浪对船体产生的横向、纵向拉力，避免船舶移位、碰撞码头结构。从实际使用场景来看，这类构件常年暴露在高盐雾、高湿度的滨水环境中，因此整体采用镜面抛光不锈钢材质加工，表面致密的钝化层可以有效抵御氯离子侵蚀，降低日常维护频次，即使长期接触海水溅淋也不易出现锈蚀剥落的问题。

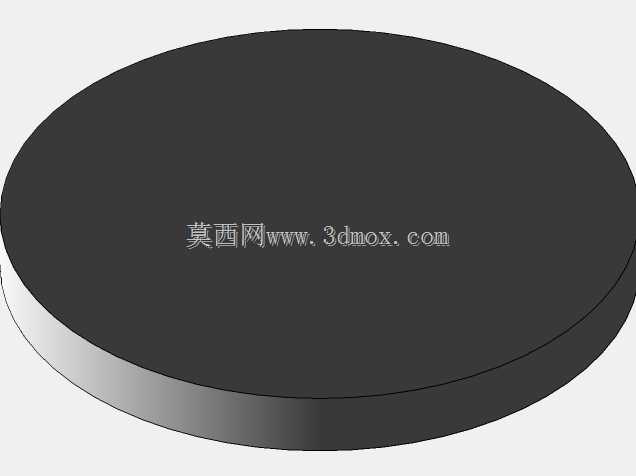

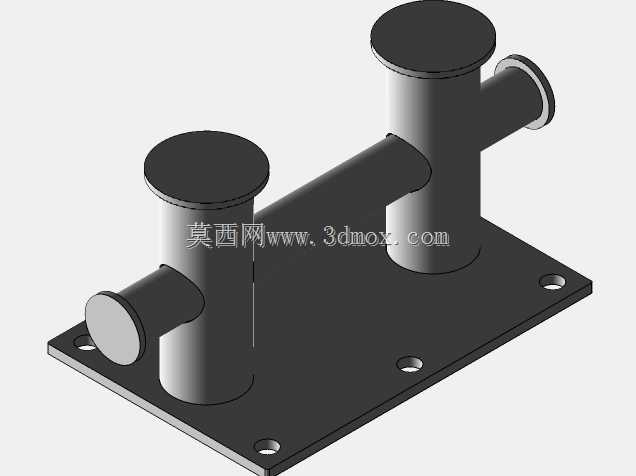

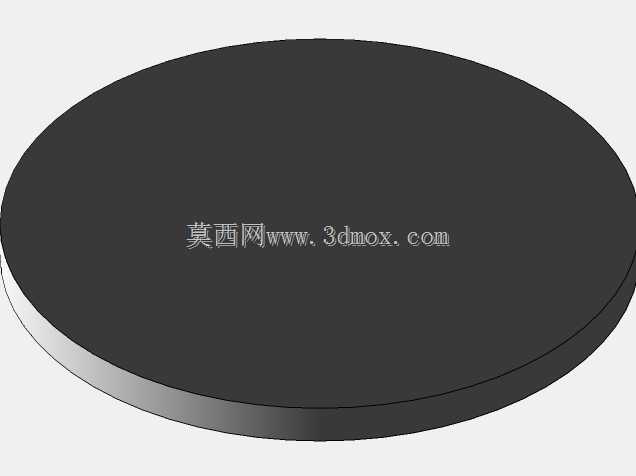

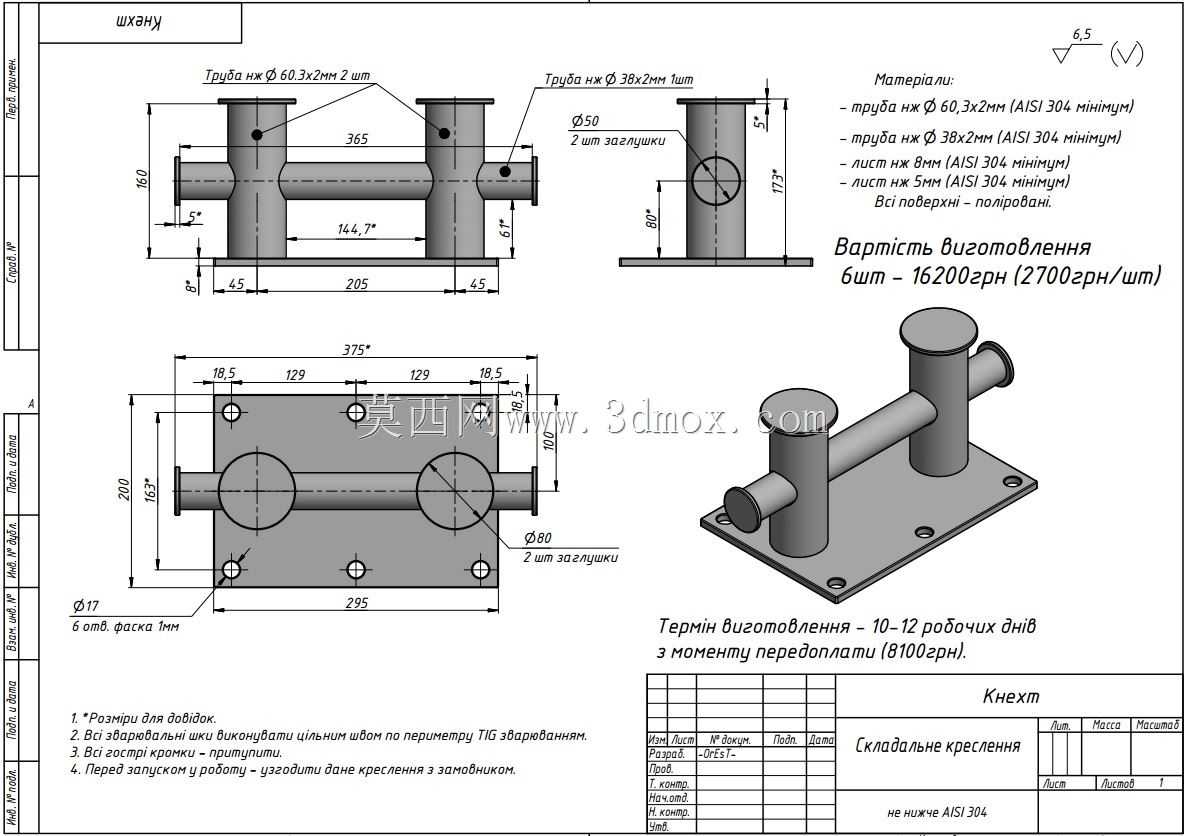

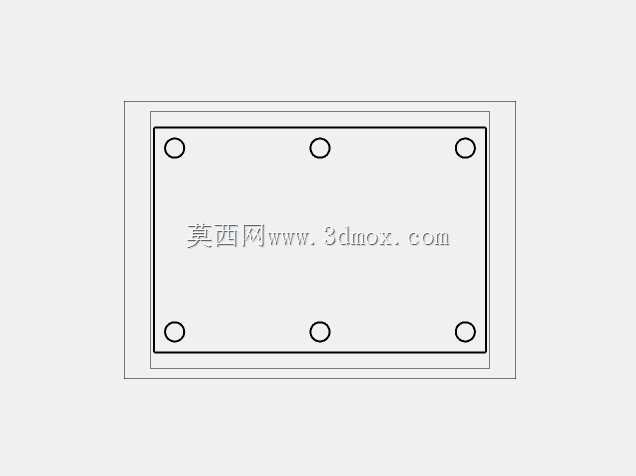

设计过程中优先考虑了系缆作业的操作便利性，两个竖向桩柱采用等直径圆柱结构，顶部设置直径略大于桩身的圆形挡盘，能够避免缆绳受拉力上窜滑脱；桩柱之间设置横向连接横杆，一方面可以强化两个桩柱的结构整体性，分担单侧桩柱承受的缆绳拉力，避免单桩受力过大出现根部焊缝开裂，另一方面也可供作业人员临时挂放系缆工具，或者在多船并排停靠时提供额外的缆绳挂点。底部安装法兰采用矩形平板结构，法兰上预留四个对称布置的安装通孔，安装时可通过膨胀螺栓或者焊接方式固定在码头混凝土基座、船舶甲板的预埋钢板上，法兰与桩柱的连接位置做了圆弧过渡处理，既可以减少应力集中，也能避免直角位置积存泥沙、盐分，降低腐蚀风险。

从安装边界来看，该构件整体横向跨度适配小型船舶的系缆高度，桩柱的有效系缆高度能够满足常规化纤缆绳、钢缆的多层缠绕需求，不会因为桩高不足导致缆绳滑脱；横向连接横杆的位置距离安装法兰有足够高度，不会干扰缆绳在桩柱上的缠绕操作。结构受力层面，两个桩柱与底部法兰、横向横杆共同形成稳定的门式框架结构，当缆绳以任意角度牵拉单侧桩柱时，拉力会通过横杆传递到另一侧桩柱，再通过法兰均匀分散到安装基座上，相比单桩结构，抗倾覆、抗变形能力提升明显，能够承受小型船舶在常规风浪条件下的系泊拉力。实际建模过程中，所有外露棱边都做了圆角处理，避免尖锐边角磨损缆绳、划伤作业人员，抛光表面也能减少缆绳与桩身的摩擦阻力，方便作业人员快速收放、固定缆绳，适配码头快速系泊的作业需求。
