家具用钢镀锌弹簧加载摆动铰链结构

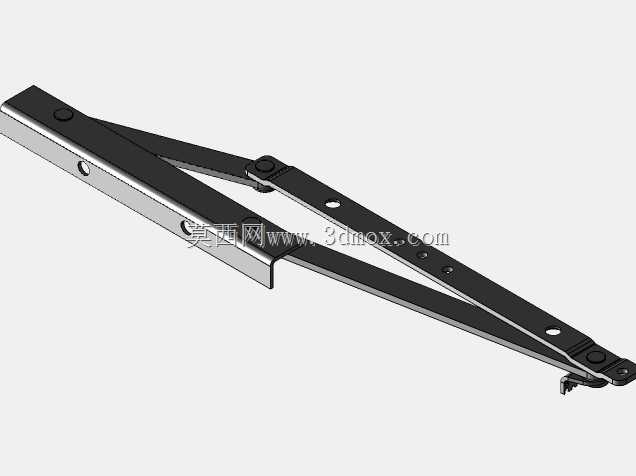

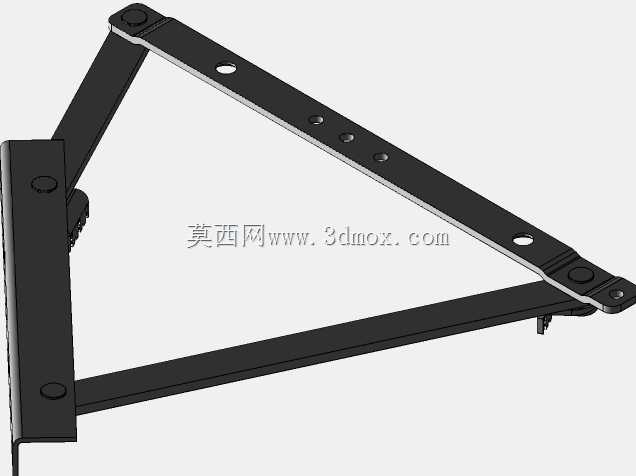

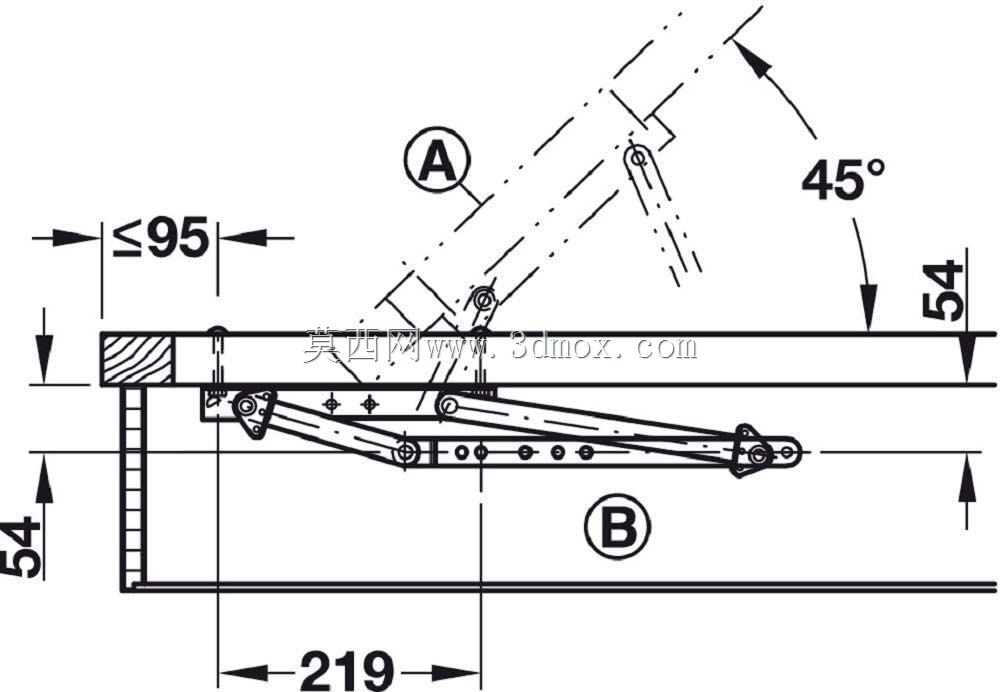

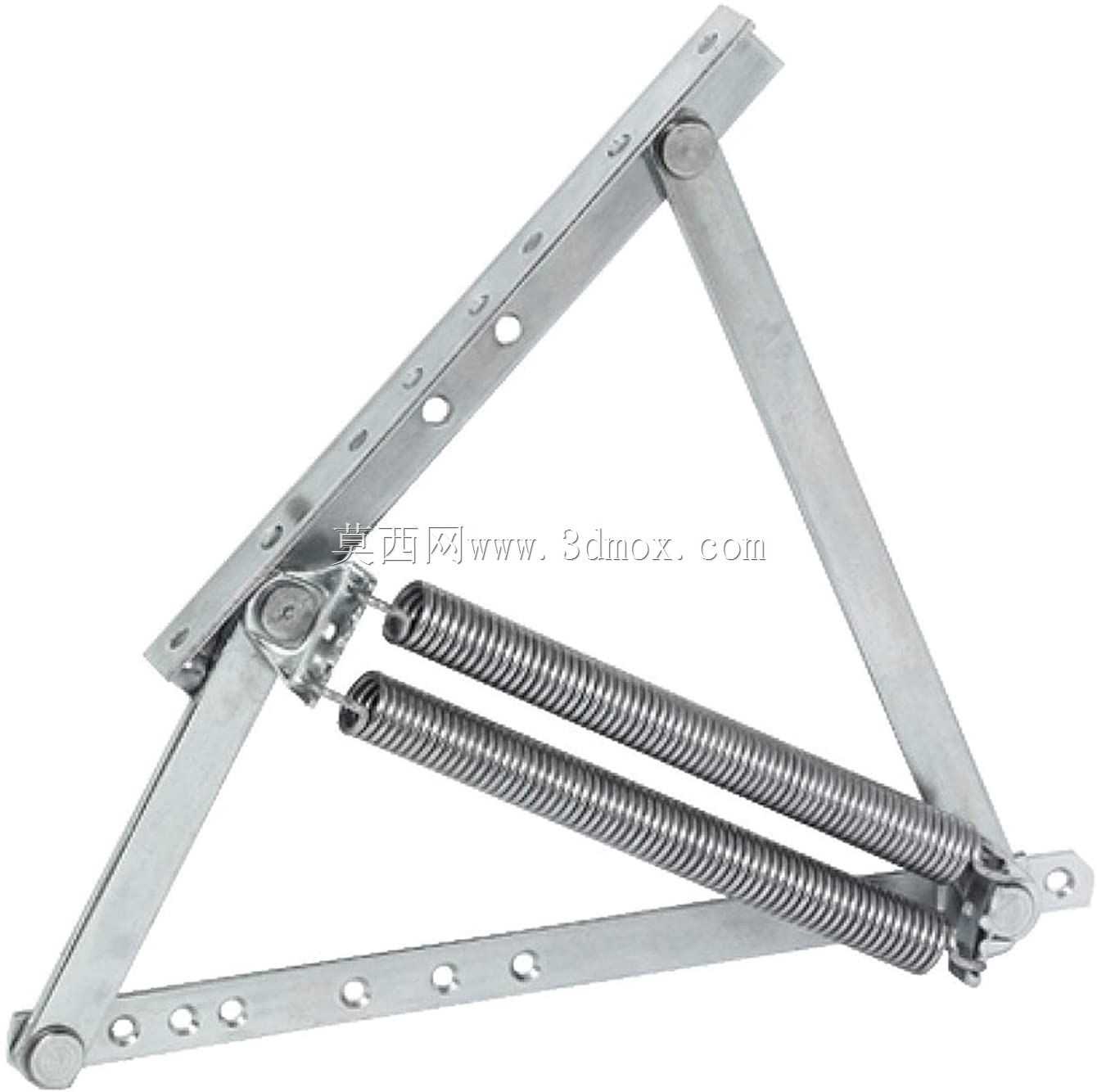

这类摆动铰链主要适配沙发、床具的端部与侧部开口结构，用来实现上翻式储物盒盖板的开合支撑，是民用家具储物功能模块里的核心连接支撑件。日常使用场景中，用户开启床箱、沙发侧边储物格时，该铰链能提供稳定的摆动轨迹，同时内置的弹簧加载结构可以平衡盖板自重，避免开启后盖板突然下坠砸伤使用者，关闭时也能提供平缓的阻尼感，不会出现硬碰撞产生的异响与结构磕碰损伤。从结构设计逻辑来看，整体采用三角支撑构型，长臂与短臂通过转轴铰接形成稳定的连杆机构，展开时能为盖板提供足够的支撑跨度，收回时连杆可完全折叠贴合在家具侧板与盖板背面，不会额外占用储物舱的内部容积，适配厚度在18-25mm的常规家具板材安装。安装边界方面，固定端的安装孔位按照家具行业通用的孔距标准设置，长臂上预留的多个调节孔位可以适配不同深度的储物舱安装需求，安装时不需要对家具板材做额外的开槽处理，直接通过自攻螺丝即可完成固定，降低现场安装的加工难度。钢镀锌的表面处理可以应对家具内部相对潮湿的使用环境，避免长期使用出现锈蚀卡滞的问题，铰接位置的转轴采用铆接工艺，配合间隙控制在合理范围内，既保证摆动过程无明显旷量，又不会出现转动卡涩的情况。设计过程中需要重点核算弹簧的弹力参数，要匹配对应盖板的重量区间，弹力过大会导致开启时盖板弹起速度过快存在安全隐患，弹力过小则无法有效支撑盖板保持开启状态，同时连杆的截面厚度要满足承重要求，在盖板满载放置物品的状态下，不会出现连杆弯曲变形导致的开合卡滞。该类铰链的摆动角度经过优化，完全开启后盖板可以保持在接近90度的开启位置，方便用户取放储物舱内的物品，关闭过程中连杆的运动轨迹不会与家具内部的储物格边框产生干涉，适配市面上多数带储物功能的软体床、功能沙发的结构改装与生产装配需求。
