家用明装三孔电源插座结构设计

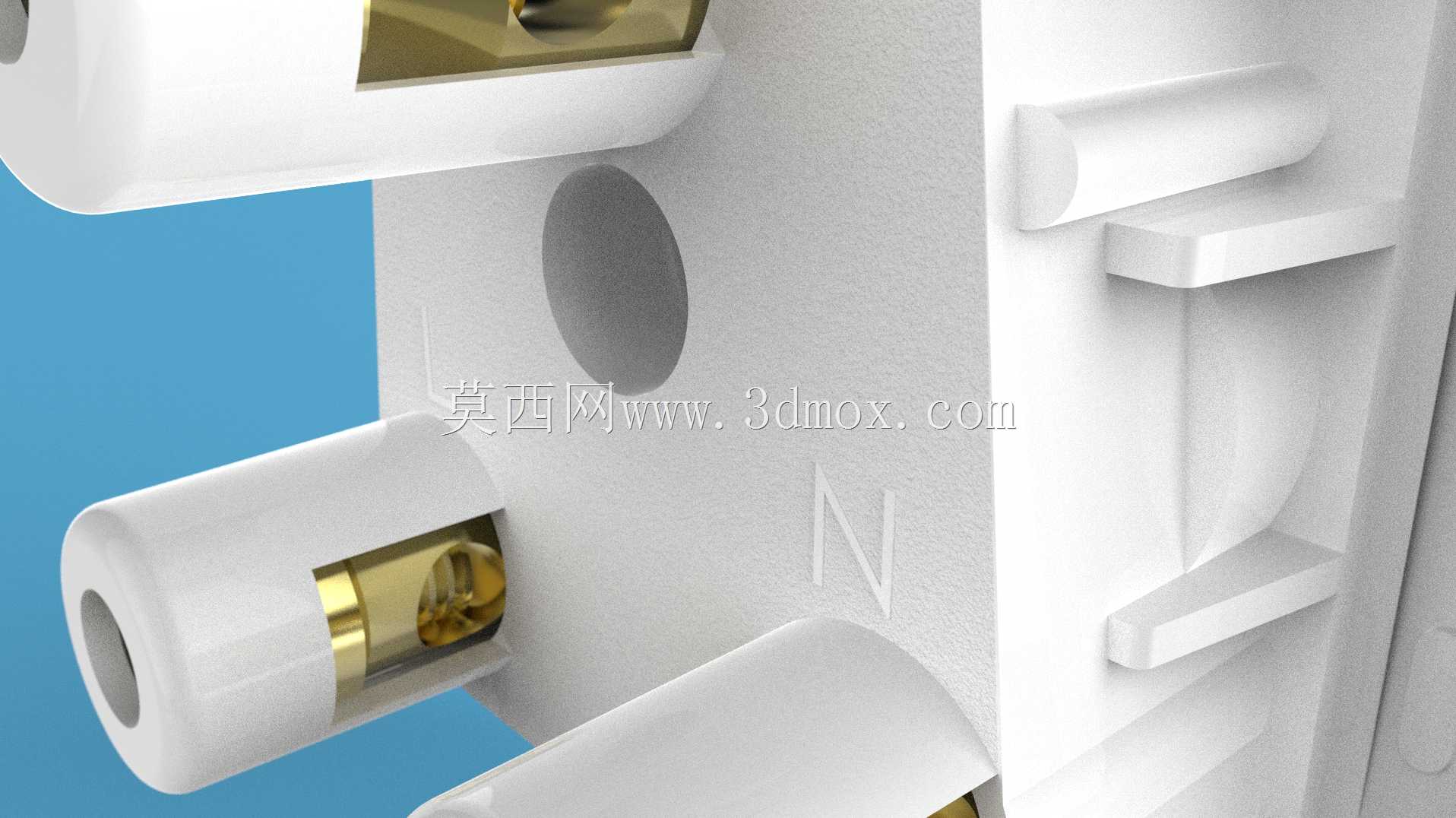

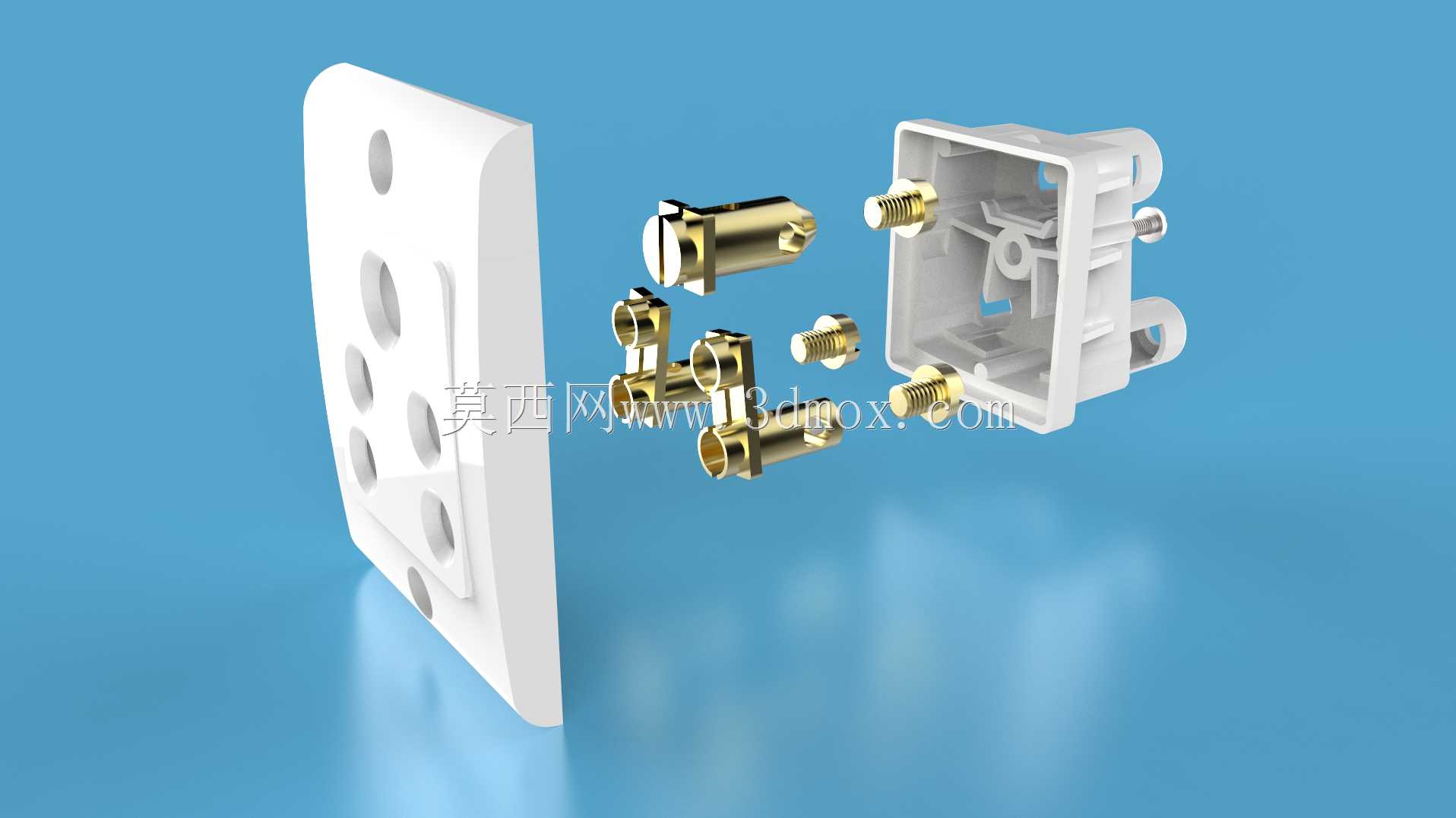

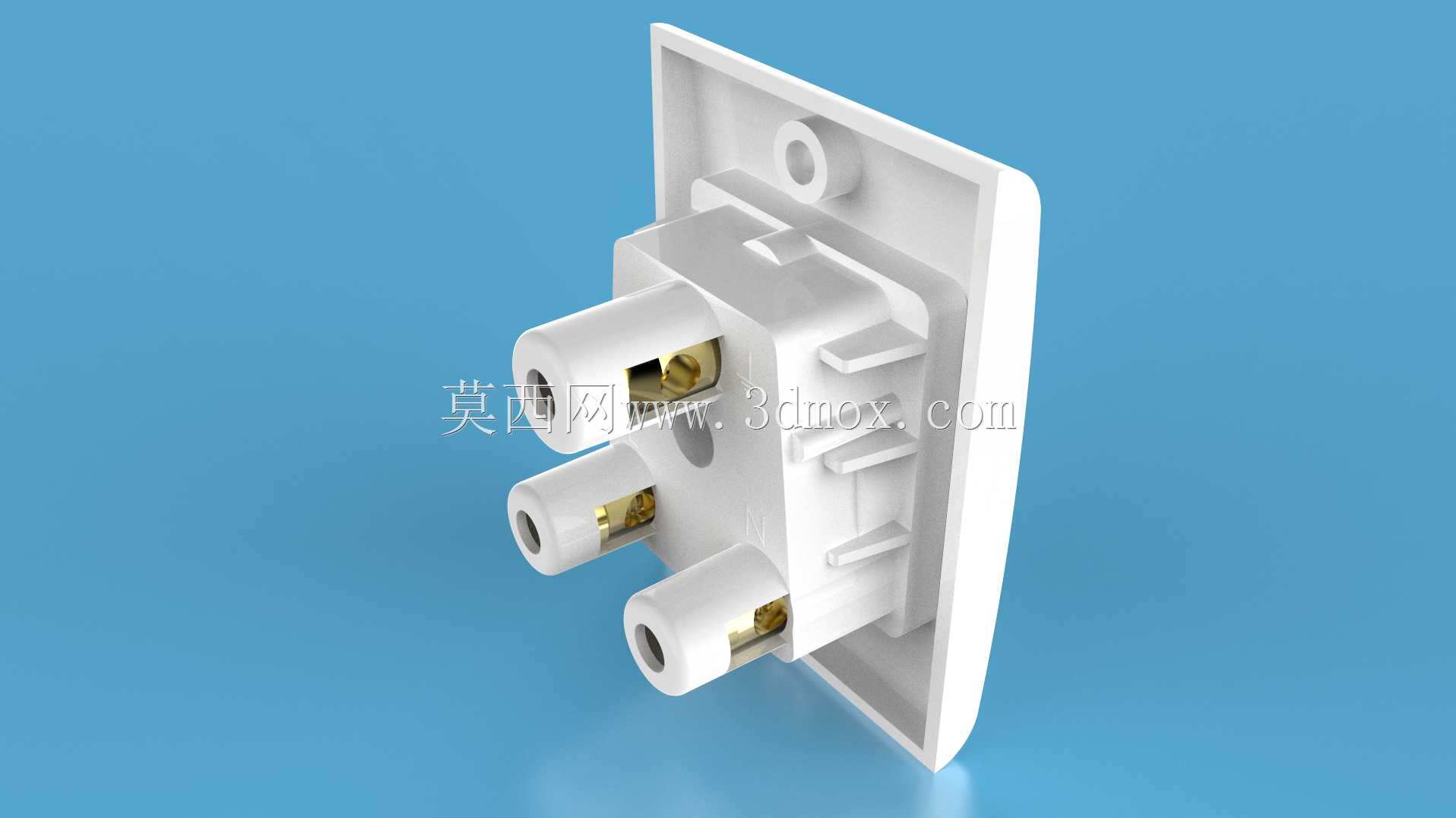

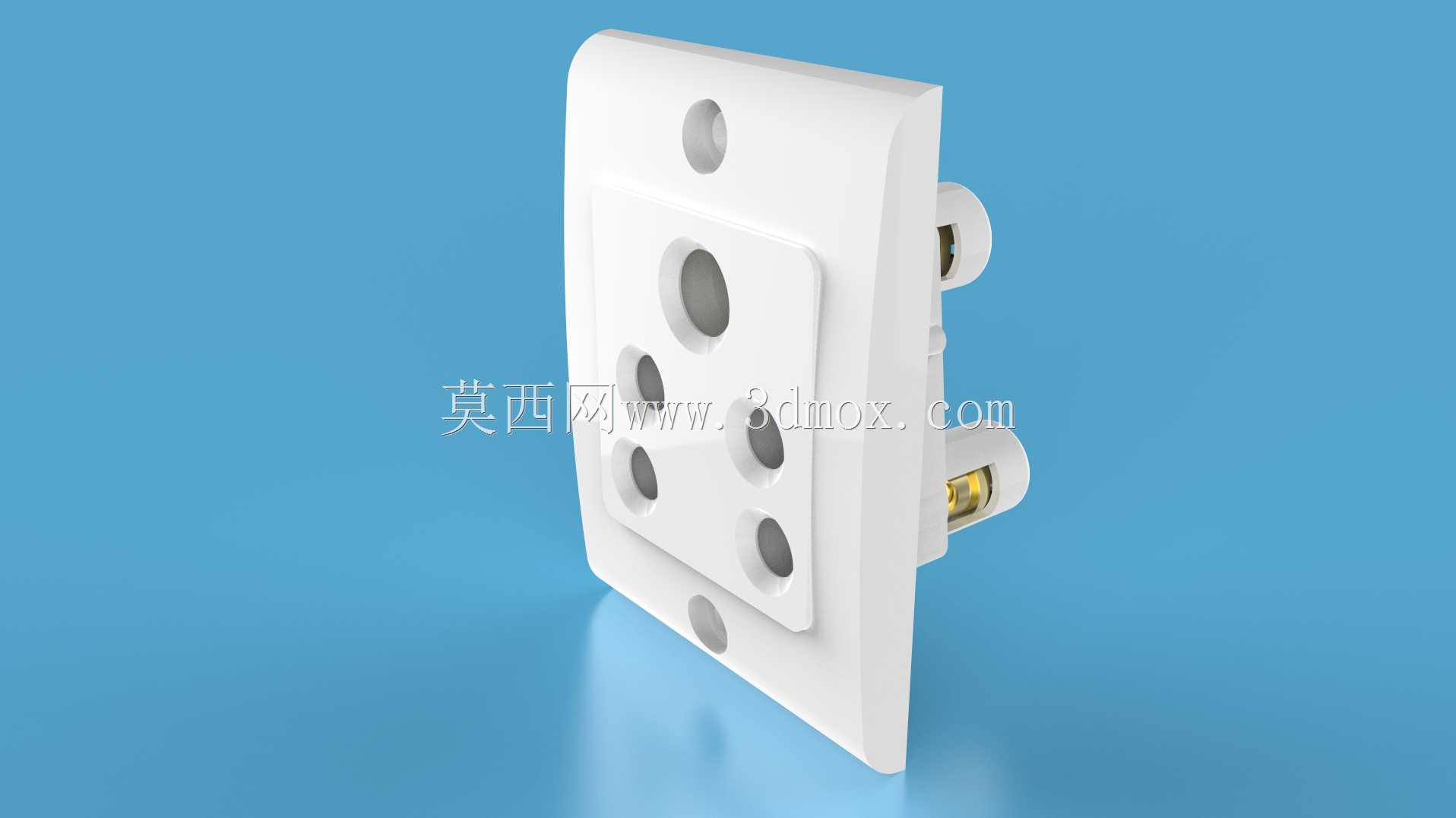

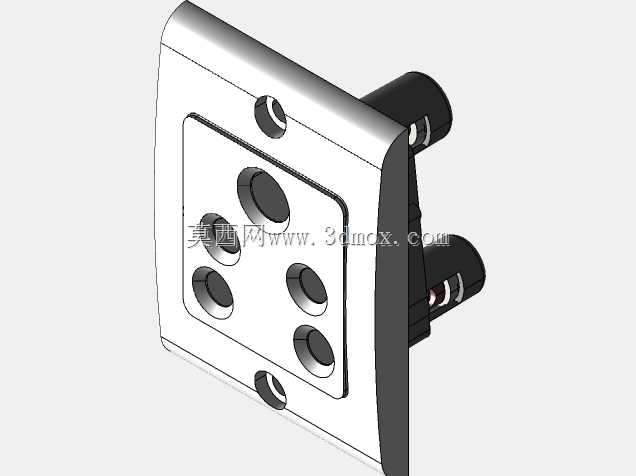

这款三孔电气插座主要面向民用建筑室内配电场景，适配常规10A小功率单相用电设备的取电需求，常见于住宅墙面明装布线、老旧线路改造、临时施工配电板搭建等场景，也可配套小型工业设备操作台的旁侧取电点位使用，为带接地极的单相电器提供安全的电源接驳接口。从结构设计来看，整体采用方形面板搭配内嵌式载流基座的布局，面板四角预留沉头安装孔，安装时可直接通过自攻螺丝固定在墙面预埋的86型底盒或明装接线盒上，安装孔位的中心距符合国内低压电器附件的通用安装规范，无需额外打孔改位就能适配多数常规布线点位，面板边缘做了小弧度倒角处理，既避免安装时磕碰划伤施工人员，也能减少日常使用中积灰的死角。载流部分的设计充分考虑了日常插拔的耐用性，接地插套位置设置在上方居中处，零线与火线插套呈等腰三角分布，插套采用带弹性抱紧结构的铜质构件，插脚插入时能形成足够的接触压力，减少接触电阻过大引发的发热问题，插套尾部设置压线螺钉结构，接线时可直接将剥好的导线插入接线端后拧紧螺钉完成固定，无需额外压接接线端子，能提升现场布线的施工效率。面板与基座之间采用卡扣加定位筋的配合结构，装配时无需额外打胶或拧螺丝就能实现紧密扣合，定位筋的存在可以避免面板装配后出现左右偏移的问题，扣合后面板与墙面的贴合缝隙控制在1mm以内，既美观也能防止蚊虫、水汽进入接线腔内部。基座侧面预留的接线孔位置做了导向倒角，穿线时导线能顺利插入接线端子，不会出现导线铜丝被基座边缘刮散的问题，基座内部的载流件之间设置了绝缘隔离筋，能避免不同极的载流件因为异物落入或者形变引发的短路风险。从安装边界来看，整体面板外廓尺寸适配常规86型安装位，面板突出墙面的厚度控制在10mm以内，不会因为突出过多影响周边家具摆放或者人员走动，插拔插头时的受力方向垂直于墙面，长期使用也不会因为侧向受力导致安装松动。设计过程中充分考虑了民用场景的使用习惯，插套的插拔力控制在合理区间，既不会因为过松导致插头容易脱落，也不会因为过紧导致插拔费力，老人小孩也能顺利操作。
