工业级红色手柄内螺纹球形阀三维设计

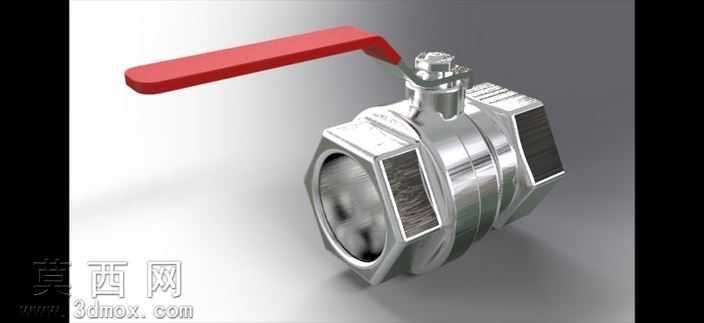

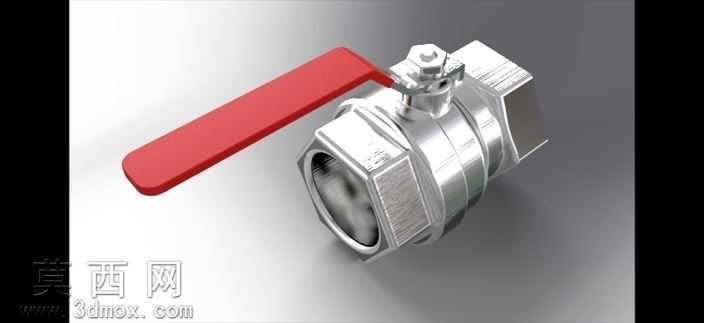

本作品为手动内螺纹球形阀的三维建模设计成果，建模过程围绕工业球阀的实际生产结构展开，首先通过基准面绘制构建阀体的主体轮廓，采用旋转特征生成两端带内螺纹接口的六角形阀体基体，精准还原阀体外部的六角拆装结构与内部的球形阀芯安装腔室，确保接口尺寸、腔体壁厚符合常规民用及工业管路球阀的通用设计规范。阀芯部分采用球体建模，精准预留介质流通的通孔结构，匹配阀杆的连接卡槽，保证阀杆转动时可同步带动球体旋转实现通断控制。阀杆部分设计了防脱出的轴肩结构，搭配顶部的手柄安装扁位，确保手柄安装后无打滑松脱风险。手柄部分采用长条形扁平结构建模，还原红色包覆层的外观特征，手柄与阀杆的连接位置设计了定位卡扣结构，模拟真实球阀手柄开关的90度限位效果，避免操作时转动超程。材质渲染阶段，阀体部分赋予镀铬金属材质，调整金属粗糙度与反射参数，还原金属机加工后的亮面金属质感，清晰呈现阀体表面的加工纹理与六角棱边的倒角细节；手柄部分赋予哑光红色塑料材质，调整材质的漫反射与高光参数，还原工业塑料手柄的细腻磨砂质感，同时在手柄与金属阀杆的衔接位置做了材质分界处理，还原真实产品的装配效果。结构设计上充分考虑球阀的实际装配逻辑，各零部件之间预留了合理的装配间隙，模拟真实产品的密封件安装空间，确保模型可直接用于装配演示、产品宣传渲染或3D打印验证。建模全程遵循工业阀门的设计逻辑，所有结构特征均参考市面主流二片式内螺纹球阀的实物结构进行还原，未做夸张的艺术化修改，保证模型的工业实用性，可用于流体管路系统的装配模拟、产品展示动画制作、工业设计教学演示等场景，渲染阶段采用柔和的影棚布光，突出金属阀体的光泽感与红色手柄的色彩对比，清晰展现产品的外观细节与结构特征。
