3英寸内螺纹连接手动闸阀三维设计

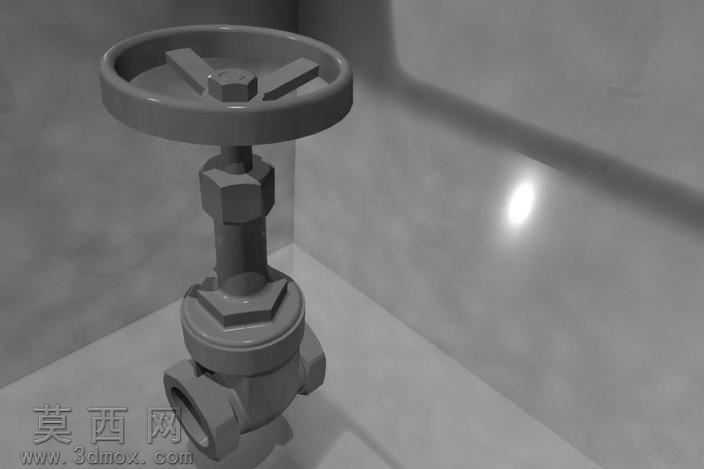

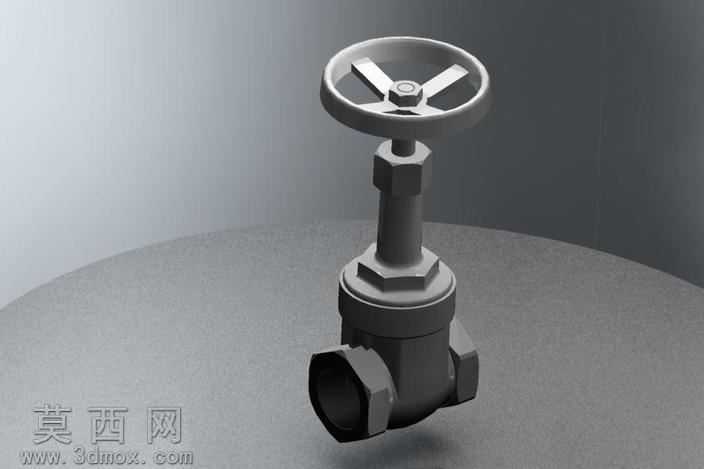

本作品为3英寸规格手动闸阀的三维设计成果，建模阶段以闸阀的实际工业尺寸参数为基准，在三维建模环境中按照零件拆分逻辑逐步构建各部件结构：首先完成手轮部分的建模，手轮采用轮辐式结构，中心设置与阀杆配合的连接轴孔，轮缘做圆弧过渡处理，兼顾操作握持的舒适度与结构强度，建模时通过旋转、拉伸切除等特征完成手轮的基础造型，对轮辐与轮缘、轮毂的衔接处做圆角处理，避免应力集中的结构缺陷。其次完成阀杆与阀盖部分的建模，阀杆采用梯形螺纹传动结构，阀杆上部设置与手轮配合的方榫连接段，中部设置与填料函配合的密封段，下部设置与闸板连接的驱动段；阀盖部分设计有与阀体配合的连接法兰结构，中部预留填料函安装空间，上部设置阀杆穿出的轴孔，同时构建填料压盖的配套结构，保证阀杆活动时的密封性能。随后完成阀体与闸板部分的建模，阀体采用直通式流道设计，两端为内螺纹连接接口，适配3英寸管路的连接需求，阀体中腔设置闸板的升降导向结构，保证闸板升降过程中无卡滞；闸板采用楔式单闸板结构，密封面做倾斜角度匹配，保证阀门关闭时的密封效果，闸板上部设置与阀杆配合的T型槽连接结构，实现阀杆带动闸板升降的动作逻辑。所有零件建模完成后，按照实际装配关系完成虚拟装配，校验各零件之间的配合间隙，验证手轮旋转带动阀杆升降、阀杆驱动闸板完成通断动作的运动逻辑，排除结构干涉问题。渲染阶段为模型赋予贴合实际工业产品的材质：阀体、阀盖、闸板、手轮等金属部件赋予铸铁哑光金属材质，调整材质的粗糙度、金属度参数，还原铸铁阀门的哑光金属质感，对密封面、螺纹连接面做局部材质微调，突出加工面与非加工面的质感差异；场景采用柔和的影棚布光，通过主光源、辅助光源、轮廓光的搭配，清晰呈现阀门各部分的结构轮廓与细节特征，背景采用浅灰色渐变背景，突出闸阀主体的结构形态，最终渲染效果可清晰展示该手动闸阀的整体外观、结构组成与连接形式，可用于阀门产品展示、管路系统配套选型参考、机械教学演示等场景。
