板材导向定位钢轨弯曲工装结构

这套结构主要服务于装饰板材现场安装的弯折成型工序，在人造石饰面板、复合装饰板材的现场铺装作业中，常遇到需要避让管线、适配异形安装基面的弯折需求，传统现场热弯作业依赖工人经验把控弯折弧度，容易出现弧度不均、板材内裂、定位偏移的问题，这套结构正是针对这类现场加工痛点设计的成型辅助工装。

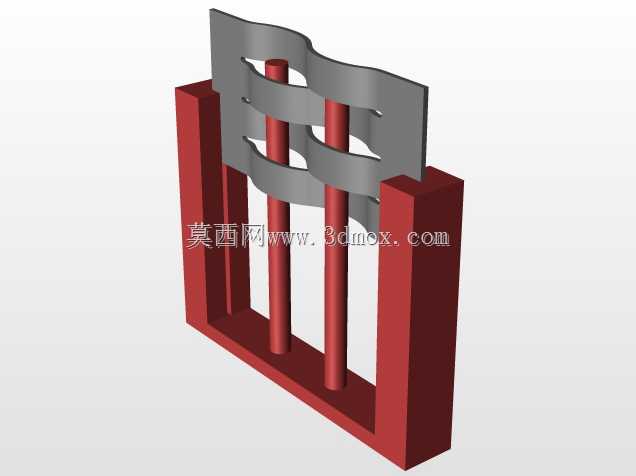

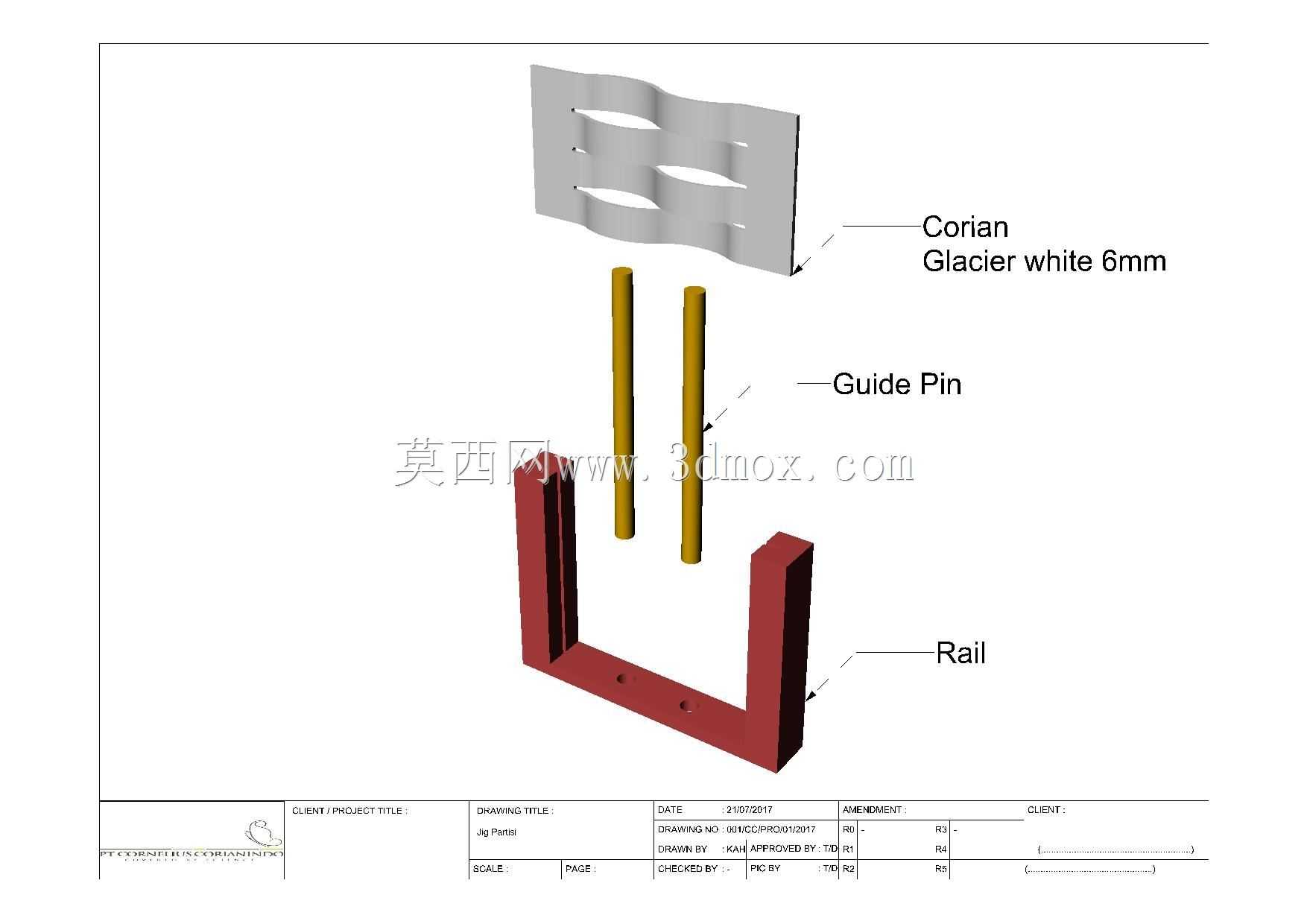

从结构组成来看，底部U型承托结构作为整套工装的基准承力件，采用硬质金属材质加工，两侧立边的平行度公差控制在0.1mm以内，承托面的平面度需满足板材放置后无翘动的要求，立边高度根据常见6mm厚装饰板材的弯折作业需求设定，既保证弯折过程中板材不会从侧边滑脱，又不会过度遮挡作业视线，方便操作人员实时观察板材弯折状态。两根圆柱形导向销采用空心钢管加工，表面做光滑镀铬处理，避免硬接触刮花板材饰面，导向销与底部承托结构的安装孔为间隙配合，可根据待加工板材的宽度、目标弯折弧度调整安装间距，适配不同规格板材的加工需求。顶部的成型压块采用6mm厚可丽耐冰川白同材质板材加工，压合面的弧度与目标弯折弧度完全匹配，压合过程中与板材接触面均匀受力，避免局部应力集中导致的板材开裂或饰面破损。

设计过程中优先考虑了现场作业的便携性与适配性，整套结构无复杂传动部件，拆卸后可分装在普通工具箱内转运，适合装修现场的流动作业需求。导向销的位置设计充分考虑了板材弯折时的应力释放路径，两个销柱的间距根据板材弯折时的中性层偏移量计算设定，弯折过程中板材沿导向销弧面自然变形，不会出现硬折导致的内部纤维断裂。压块的弧度设计经过多轮试弯折验证，针对中密度纤维板、亚克力复合板等常见装饰板材的弯折回弹量做了弧度补偿，压合定型后板材的最终弧度与设计值偏差控制在0.5mm以内，满足装饰安装的精度要求。

安装边界方面，底部U型承托结构可通过侧边的安装孔固定在临时工作台或现场平整台面上，固定后整体结构的承重可满足1.2m宽板材的弯折作业需求，作业时无需额外的大型液压设备，仅靠普通夹具施压即可完成成型，大幅降低现场作业的设备门槛。导向销的安装孔位沿承托结构的横向中心线对称排布，调整间距时只需保证两侧销柱到中心线的距离一致，即可保证弯折弧度的对称性，降低操作人员的调试难度。这套结构除了用于装饰板材弯折，也可适配薄铝片、PVC板等易弯折板材的小批量成型作业，更换对应弧度的压块即可适配不同弯折角度的加工需求，具备较强的场景通用性。
