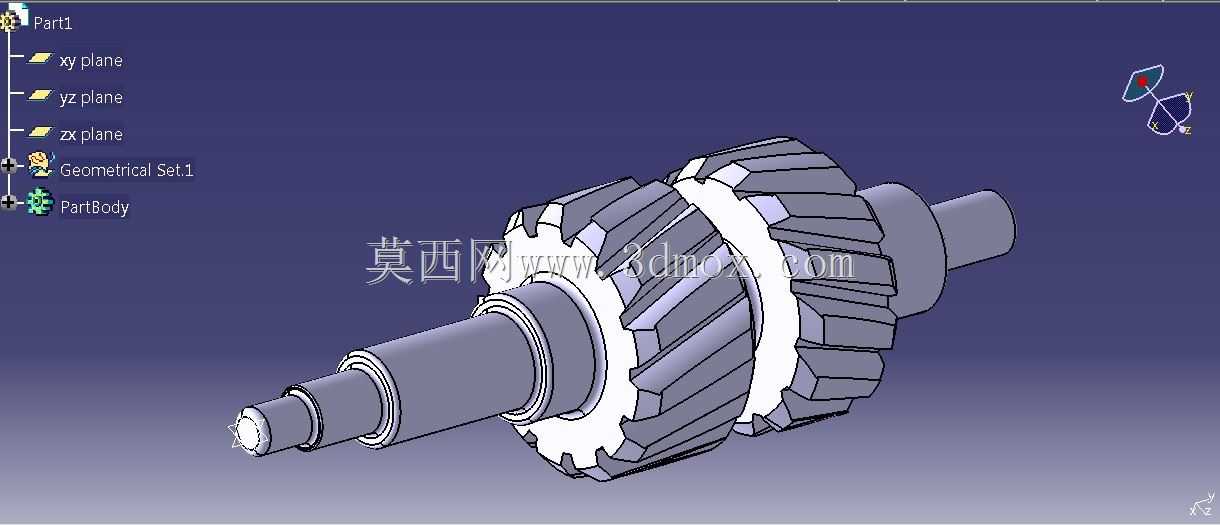

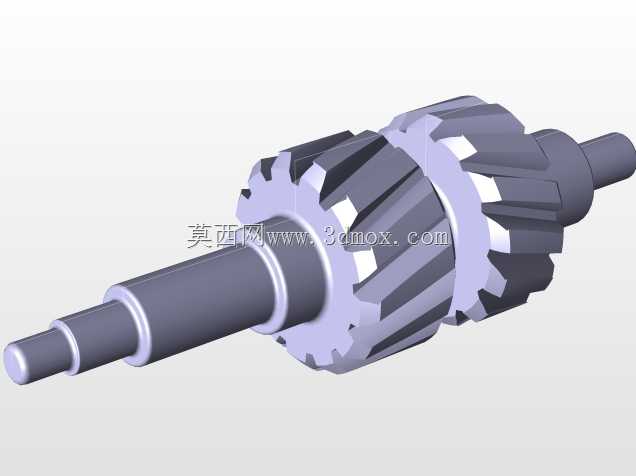

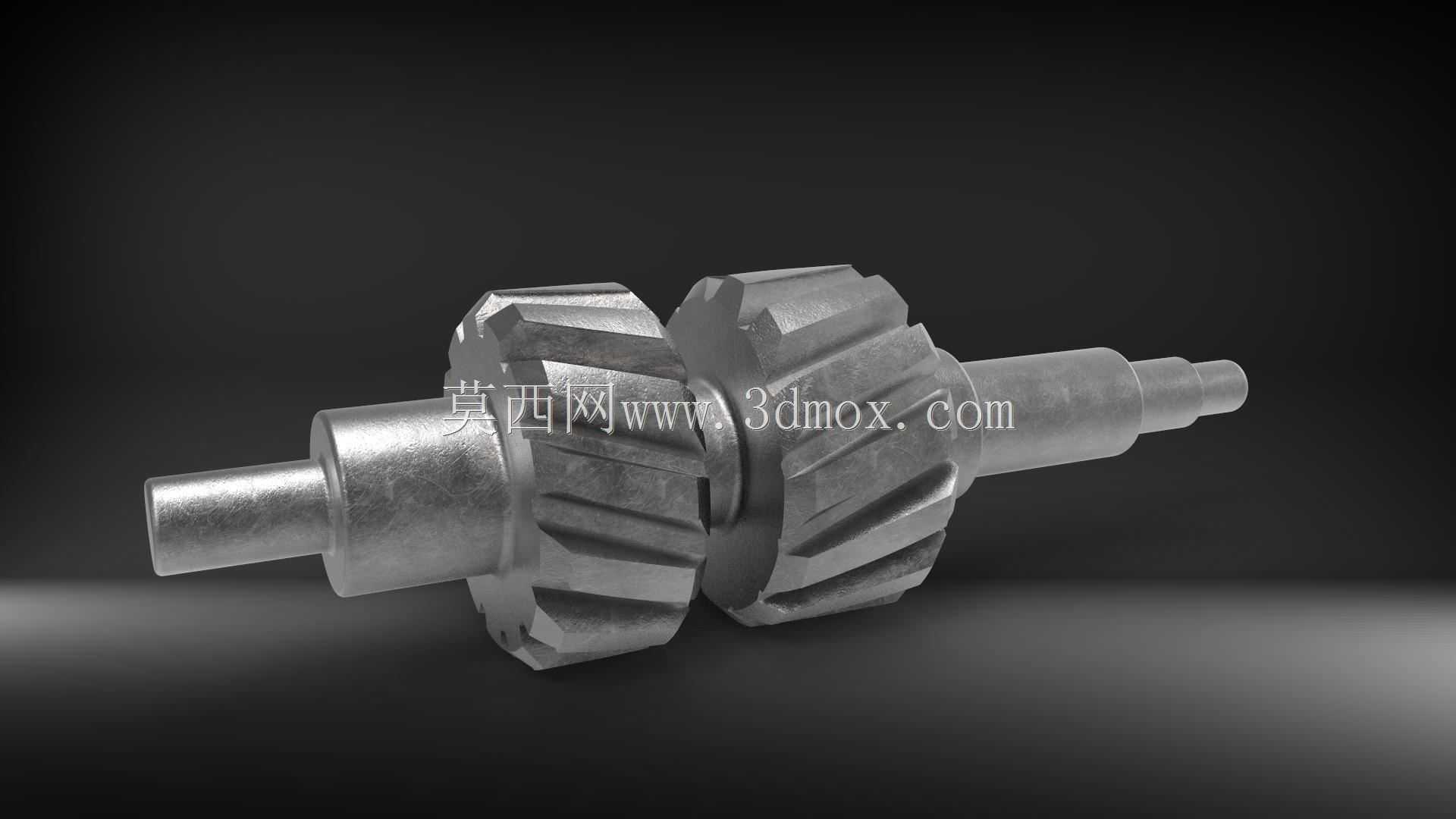

双联斜齿传动齿轮轴结构设计

这款双联斜齿齿轮轴是传动系统里的核心承载部件，常见于中小功率的变速传动单元中，在机床进给箱、小型减速机、农用机械传动箱里都能见到这类结构的应用。从结构设计来看，轴身集成了两个不同参数的斜齿轮，省去了齿轮与轴分体装配的配合环节，既减少了装配累计误差，也能提升传动过程中的整体刚性，避免分体结构在大扭矩传递时出现键连接松动、齿轮窜动的问题。设计时首先要匹配传动链的速比要求，两个斜齿轮的螺旋角、模数、齿数都对应啮合齿轮的参数做匹配，斜齿结构相比直齿，啮合重合度更高，传动过程中齿面接触是渐进式的，能有效降低传动噪音，减少高速运转时的冲击载荷，适合转速偏高、传动平稳性要求高的工况。轴段的尺寸设计完全围绕安装边界展开，两端的轴颈分别对应轴承的安装位，轴肩位置做了精准的定位高度，既能给轴承内圈提供可靠的轴向定位，又不会因为轴肩过高影响轴承的拆卸维护；齿轮段的齿宽经过载荷校核，保证在额定扭矩下齿面接触应力、齿根弯曲应力都在材料许用范围内，齿端做了小倒角处理，避免装配时刮伤啮合齿轮的齿面，也能减少啮合起始阶段的应力集中。从实际使用场景来说，这类集成式齿轮轴不需要额外做齿轮与轴的过盈装配或者键连接，装配工序更简单，整体同轴度更容易保证，运转时的动平衡性能更好，在长期交变载荷下的可靠性比分体装配结构更高。设计过程中要注意齿轮与轴过渡位置的圆角处理，避免截面突变带来的应力集中，轴端的中心孔是加工时的定位基准，也能方便后期检修时的装夹找正，两端伸出轴段的长度要匹配联轴器或者后续传动件的安装尺寸，保证整个传动链的轴向尺寸链闭合，不会出现安装干涉。齿面的加工精度要匹配传动等级要求，斜齿的螺旋线方向要对应啮合齿轮的旋向，保证轴向力能够指向轴的定位端面，避免运转时出现轴向窜动影响传动精度。
