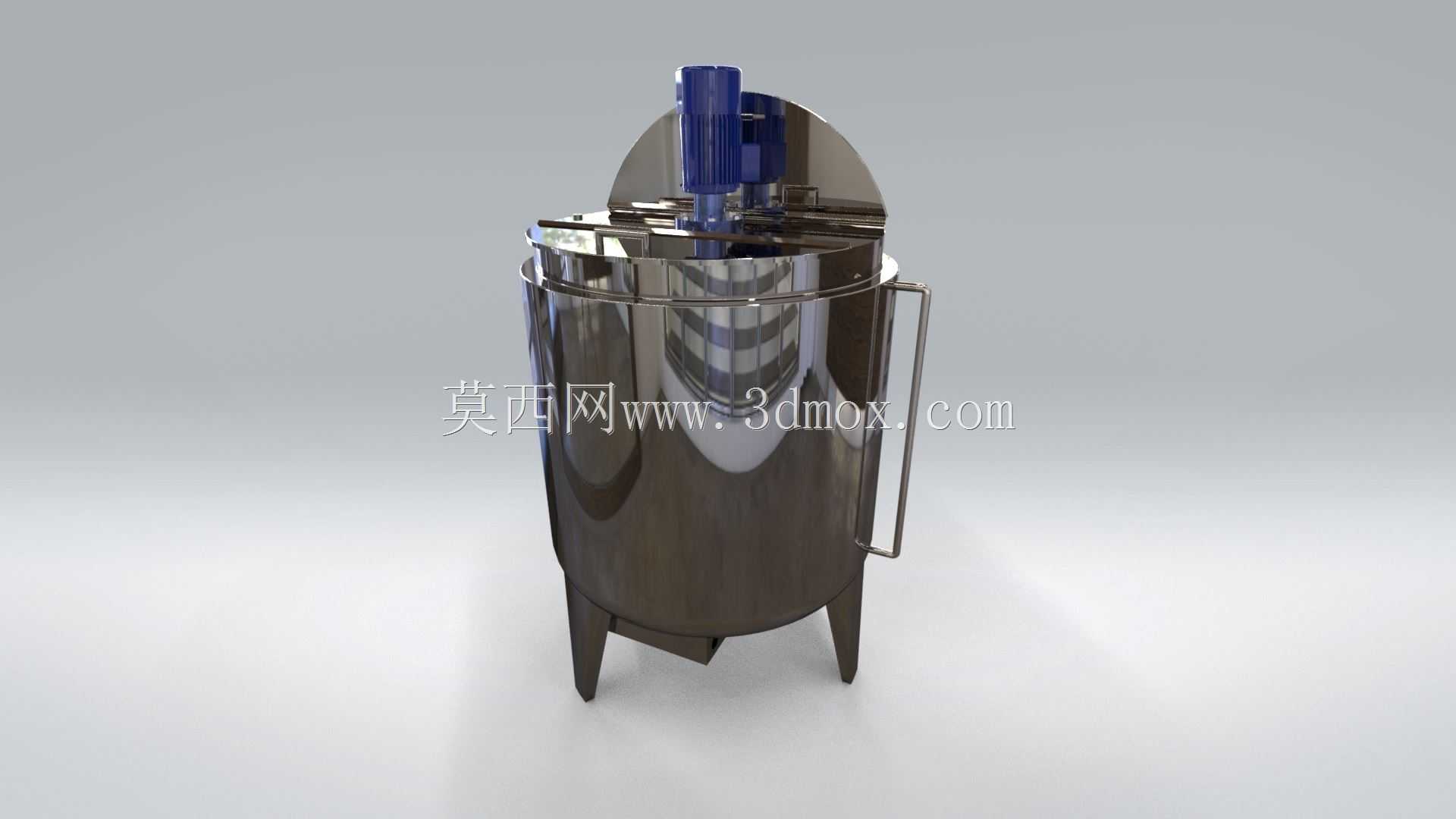

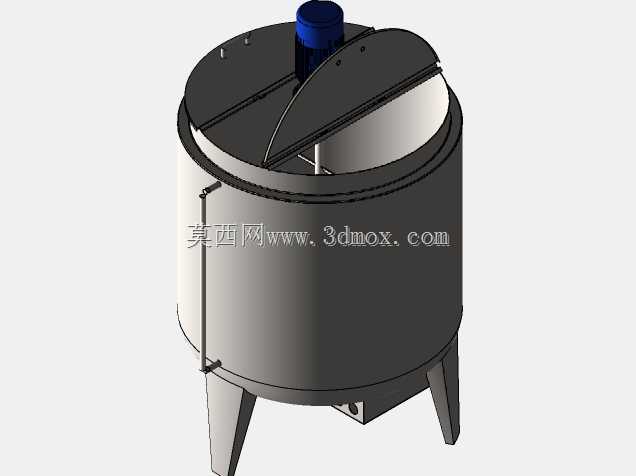

食品加工用蒸汽加热立式搅拌混合罐体

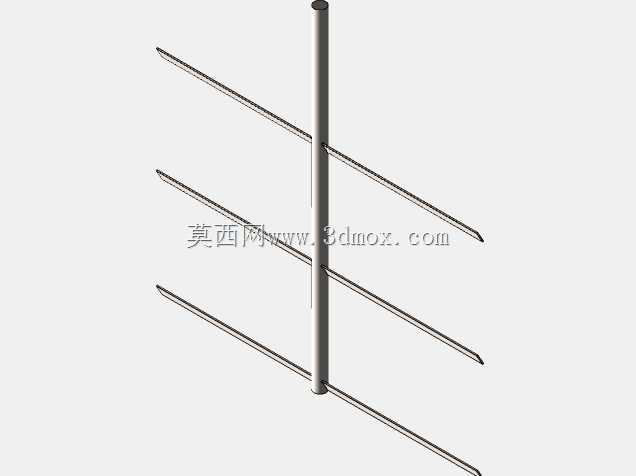

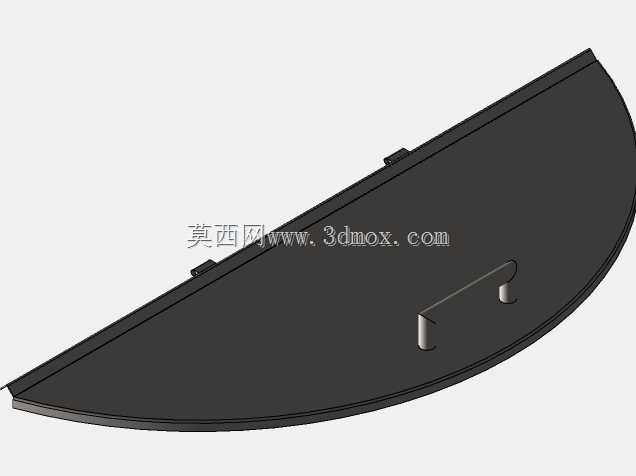

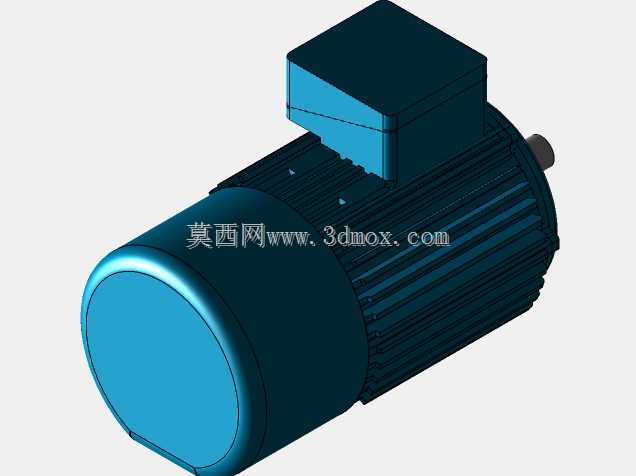

该立式搅拌混合罐体主要面向食品加工领域的物料混合、温控调配工序，常见于酱料、果蔬汁、乳制品等需要边搅拌边恒温加热的生产场景，可在物料混合过程中通过夹套结构通入蒸汽实现均匀控温，避免局部过热导致的物料变性或糊化问题。罐体整体采用立式支腿支撑结构，三条锥形支腿均匀分布在罐体底部圆周，安装时可直接放置于平整的生产车间地面，支腿底部预留的安装孔位可配合膨胀螺栓完成与地面的固定，抵消搅拌过程中产生的径向晃动，保障设备运行稳定性。罐体主体为不锈钢焊接结构，内壁做镜面抛光处理，减少物料挂壁残留，便于生产结束后的CIP清洗作业，外壁与内壁之间形成封闭的蒸汽夹套腔，夹套侧壁预留蒸汽进出口与冷凝水排放接口，接口位置经过受力校核，可承受常规生产工况下的蒸汽压力，避免焊缝处出现渗漏问题。罐体顶部配置搅拌驱动安装座，可适配顶入式搅拌组件，搅拌轴延伸至罐体下部，配合桨叶结构可实现罐内物料的上下循环翻动，避免底部物料沉积，保障不同批次物料混合均匀度一致。罐体侧面设置侧装式扶手结构，既可以作为设备吊装搬运时的辅助受力点，也可作为日常巡检、维护时的防护借力结构，顶部的半开式人孔结构可满足人工进入罐内检修、清理的操作空间需求，人孔边缘做圆弧翻边处理，避免操作时划伤人员。设计过程中重点考量了夹套的换热效率，通过控制夹套层的间隙尺寸，让蒸汽在夹套内形成稳定的紊流状态，提升热交换效率，同时在夹套外部预留保温层安装空间，用户可根据实际生产环境加装岩棉或聚氨酯保温层，减少热量损耗，降低生产过程中的蒸汽能耗。罐体底部采用锥底过渡结构，出料口设置在锥底最低位置，可实现罐内物料的完全排空，无残液残留，适配多品种小批量的食品生产切换需求，避免不同物料之间的交叉污染。整体结构的尺寸边界经过优化，罐体直径与高度比例控制在1:1.6左右，既保障了足够的物料盛装容积，也不会因为过高导致车间层高受限，常规3.5米层高的标准生产车间即可完成安装部署，顶部驱动装置的维护空间预留充足，日常检修时无需额外搭建过高的操作平台。
