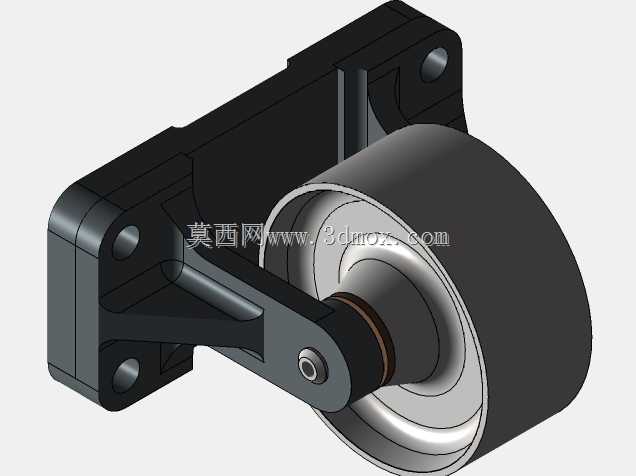

这套滚筒支撑总成是CA6140普通车床传动链中的张紧与导向部件,主要承担皮带或传动带运行过程中的压紧、导向与张力补偿作用。在卧式车床的实际工况里,主轴箱、进给箱与溜板箱之间的动力传递往往依赖多组带传动,皮带在长期运转后会出现伸长、松弛,若张紧力不足,容易产生打滑、转速波动甚至传动失效,直接影响车削螺纹、进给走刀的精度。该总成通过一个可绕支点摆动的摇臂,将滚筒压向皮带松边,自动补偿皮带的伸长量,维持稳定的包角与摩擦力矩。

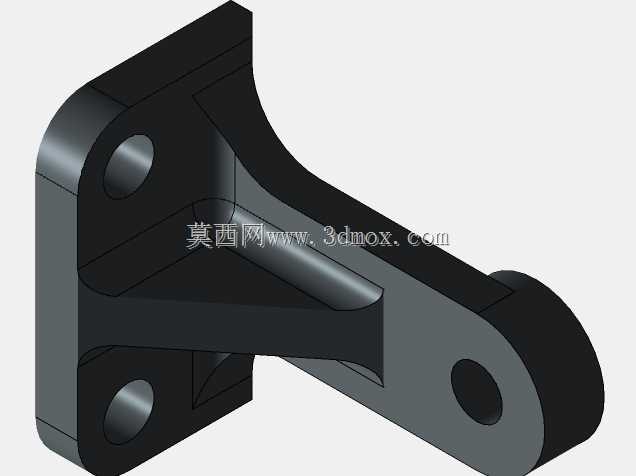

从结构上看,总成由三大部分构成:固定安装的支座、绕销轴摆动的摇臂、以及摇臂末端的滚筒组件。支座采用带加强筋的箱式铸造型结构,背部为平整安装面,通过四个螺栓孔固定在床身或箱体侧壁上;安装面与滚筒轴线之间的位置关系经过校核,保证滚筒外圆面与皮带运行方向平行,避免皮带跑偏。摇臂一端通过销轴与支座铰接,形成摆动副,另一端承载滚筒,整体呈悬臂受力状态,因此在摇臂的上下翼缘布置了纵向加强筋,截面呈工字形趋势,以较小的壁厚获得足够的抗弯刚度,这也是铸造支架类零件常用的轻量化思路。

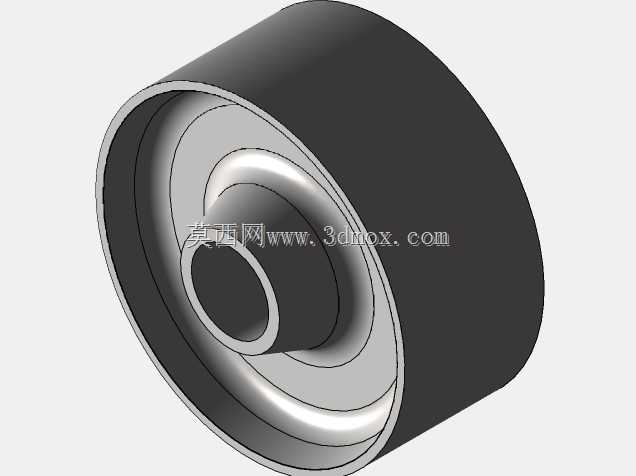

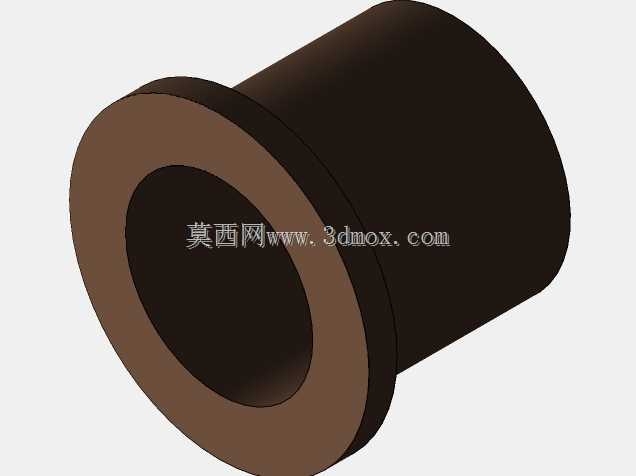

滚筒本身为带轮缘的圆柱回转体,外圆面经过加工,表面粗糙度控制在适合皮带贴合的范围,两端带有凸缘以限制皮带轴向窜动。滚筒内部通过轴承与心轴连接,心轴穿过摇臂端部的孔位并由轴端挡圈或锁紧螺母固定,轴承外侧设置密封与隔套,防止切削液、铁屑与粉尘进入滚道。在滚筒与摇臂贴合面处可以看到一圈弹性衬垫或调整垫片,用于微调滚筒的轴向位置与预紧状态,也能在皮带张力突变时起到缓冲作用。

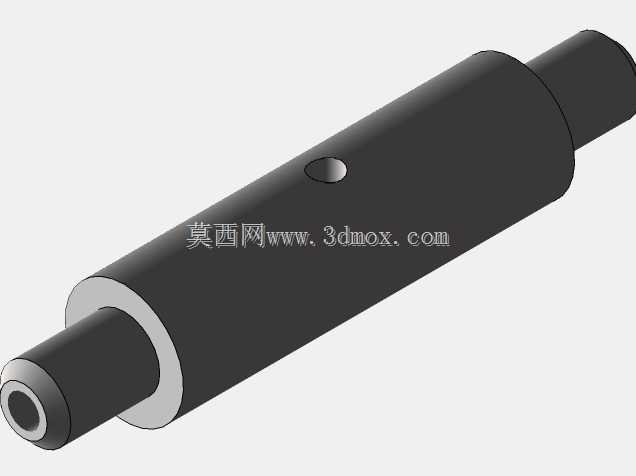

设计思路上,这类张紧装置遵循“松边内侧张紧、尽量靠近大带轮”的原则,以减小对带传动包角的不利影响。摇臂的摆动行程被限制在一定角度内,配合弹簧或自重(部分结构在支座后方预留弹性元件安装位)提供张紧力,使滚筒始终以恒定压力压向皮带。建模时需要重点处理几处配合关系:销轴与支座孔、摇臂孔之间的同轴度与间隙配合;滚筒内孔与轴承外圈、心轴与内圈的过渡配合;以及安装面四个螺栓孔的位置度。这些公差直接决定滚筒转动是否灵活、摇臂摆动是否卡滞。
从安装边界看,支座背部安装面为整个总成的定位基准,四个安装孔呈矩形分布,孔距与床身侧壁预留的螺孔对应;装配时先以安装面贴紧基准面,穿入螺栓并按对角顺序拧紧,再检查滚筒外圆相对于皮带轮槽的对中性。滚筒外径、摇臂长度与铰接点位置共同决定了张紧行程范围,选型时需核对皮带自由状态与张紧状态下的挠度差,确保滚筒在整个皮带寿命周期内都能压在有效行程内,不至于顶死或脱开。
在三维建模过程中,回转类滚筒适合用车削截面旋转生成,支座与摇臂这类铸造件则采用拉伸加拔模、筋板特征与圆角过渡组合完成,销轴、心轴、轴承、挡圈等标准件可按规格调用并装配。整机装配后应进行干涉检查,重点确认摇臂在极限摆动角度下与支座、皮带、周边防护罩之间留有足够间隙,滚筒旋转时外圆不与任何固定件刮擦。对于机床维修与改造场景,该总成也可作为易损部件单独测绘替换,测绘时需准确还原安装孔距、铰接点坐标与滚筒外径这几个关键尺寸,才能保证替换后张紧功能与原机一致。
