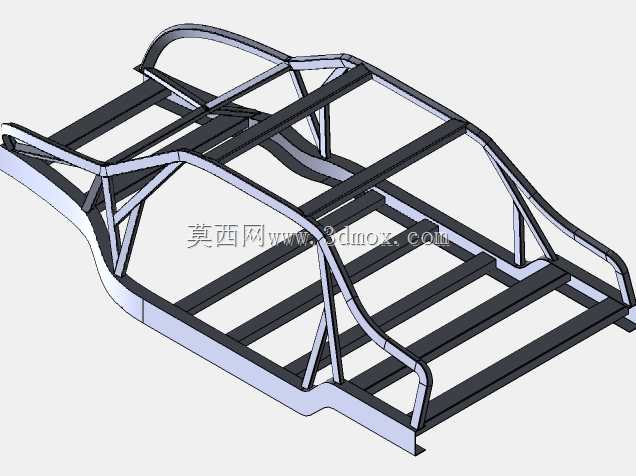

普通乘用车辆车架内部支撑骨架结构

该结构为普通民用乘用车的底部承载骨架与乘员舱防滚支撑一体化构件，是整车承载体系的核心组成部分，直接决定整车的基础刚性、碰撞安全冗余以及底盘部件安装基准精度。在实际整车开发流程中，这类骨架结构首先要满足动力总成、悬挂系统、燃油供给系统、行走机构的安装边界要求，所有横梁与纵梁的连接点位都需要对应底盘各子系统的安装坐标，预留足够的装配操作空间，避免后期部件安装出现干涉问题。

从结构设计逻辑来看，该构件采用纵梁通长布置、横梁分段连接的框架式布局，乘员舱区域额外增设了斜向加强撑杆，形成多组三角形稳定受力结构，既可以满足车辆正常行驶过程中扭转、弯曲载荷的传递需求，在车辆发生侧翻、正面碰撞时，斜撑结构能够快速分散冲击载荷，避免乘员舱出现过大的侵入变形，为车内乘员预留足够的生存空间。纵梁的型面采用渐变式截面设计，在前后碰撞溃缩区域适当降低结构刚性，引导碰撞能量按预设路径吸收，在乘员舱所在的中部区域则通过增加料厚、增设加强筋的方式提升结构强度，兼顾碰撞吸能与舱体防护的双重需求。

在实际生产与装配场景中，该骨架的所有连接点位都匹配对应的焊接工装定位基准，各管件的切口角度、搭接间隙都严格控制在焊接工艺允许的公差范围内，既可以保证焊接总成的尺寸精度，也能减少后期焊接变形带来的装配偏差。结构上预留的安装孔位，分别对应副车架连接点、座椅固定点、车身覆盖件安装点、线束与管路固定点，不需要在总装阶段额外进行打孔作业，有效提升总装工序的作业效率。

针对日常行驶的载荷工况，该结构的横梁间距经过反复校核，既可以避免间距过大导致的底板共振问题，也不会因为横梁布置过密增加不必要的整车重量，实现刚性与轻量化的平衡。两侧纵梁的弯折型面完全匹配整车的侧面造型轮廓，能够为车身侧围覆盖件提供稳定的支撑基准，保证整车外观装配的面差与间隙符合设计要求。在底盘调校阶段，该骨架的刚性参数也是悬挂匹配的核心参考依据，足够的基础刚性能够保证悬挂系统的几何参数在行驶过程中不会出现过大的偏移，确保车辆的操控稳定性与行驶质感达到设计目标。
