重载商用车R12.5规格轮毂结构设计

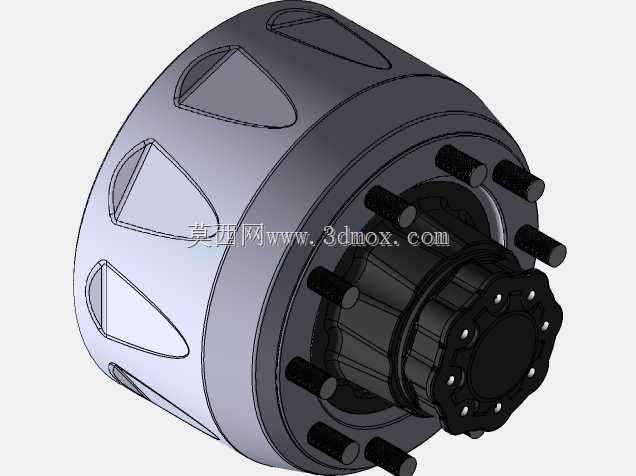

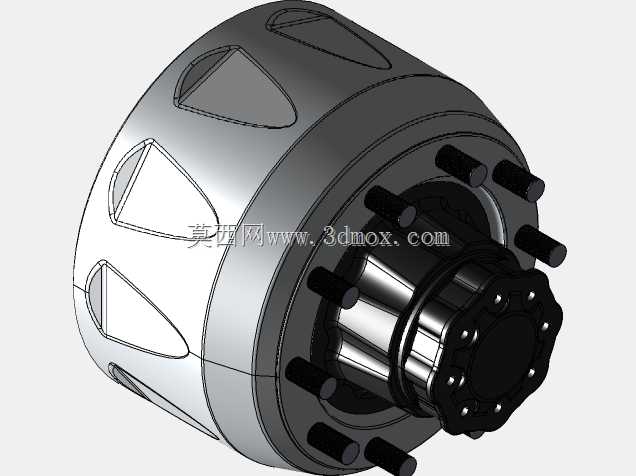

商用车轮端承载部件的设计，直接决定整车行驶过程中的载荷传递效率与可靠性，这款适配R12.5轮胎规格的轮毂，主要面向中重型载货车辆的非驱动轮使用场景，日常承担整车垂直载荷、转弯侧向力以及制动过程中的冲击载荷传递。从结构设计逻辑来看，这款轮毂采用了辐条与轮辋一体化的铸造成型思路，辐条位置设计了三角形镂空结构，并非单纯为了减重，而是在保证辐条截面抗弯模量满足额定载荷要求的前提下，优化铸造过程中的冷却流道，避免厚大截面位置出现缩松缩孔缺陷，同时镂空结构也能在车辆行驶过程中引导气流穿过，带走制动鼓与轮毂轴承工作产生的热量，降低轮端高温失效的概率。轮毂靠近制动侧的安装端面，均匀布置了10个螺栓安装孔，孔位同轴度公差控制在0.05mm以内，能够保证轮毂与制动鼓、轮边轴头的贴合精度，避免高速行驶时出现轮端摆振问题；轴头配合位置采用阶梯式轴孔设计，不同直径段分别对应轮毂轴承内圈的安装定位、油封的配合面，轴孔表面粗糙度控制在Ra1.6，既保证轴承压装时的过盈量符合装配要求，也能避免油封配合面出现划痕导致润滑油渗漏。从安装边界来看，这款轮毂的轮辋安装面宽度匹配R12.5规格轮胎的标准轮辋宽度，轮辋边缘的止口尺寸完全符合商用车轮辋的通用安装规范，不需要额外修改轮辋结构就能直接适配对应规格的真空胎或者有内胎轮胎；轮毂外侧的端盖位置设计了花键式锁紧结构配合面，能够匹配轮端锁紧螺母的防松结构，避免车辆长期在颠簸路面行驶时出现锁紧螺母退松的问题。在实际工况适配层面，这款轮毂的辐条厚度经过有限元迭代优化，在1.5倍额定垂直载荷的冲击工况下，最大应力位置出现在辐条与轮辋的过渡圆角处，应力值低于材料屈服强度的60%，能够满足矿区、工地等非铺装路面的重载行驶需求；过渡圆角位置采用了大圆弧过渡设计，避免应力集中导致的辐条断裂问题，同时铸造时在圆角位置预留了加工余量，能够通过机加工消除铸造表面的氧化皮与微裂纹，进一步提升部件的疲劳寿命。轮端轴承安装位的两侧，分别设计了油封安装槽与防尘盖配合位，能够形成封闭的润滑腔，保证轮毂轴承在长期运行过程中不会被外界的泥水、粉尘侵入，减少轮端保养的频次。
