带矩阵键盘与LCD屏的嵌入式数字对讲终端

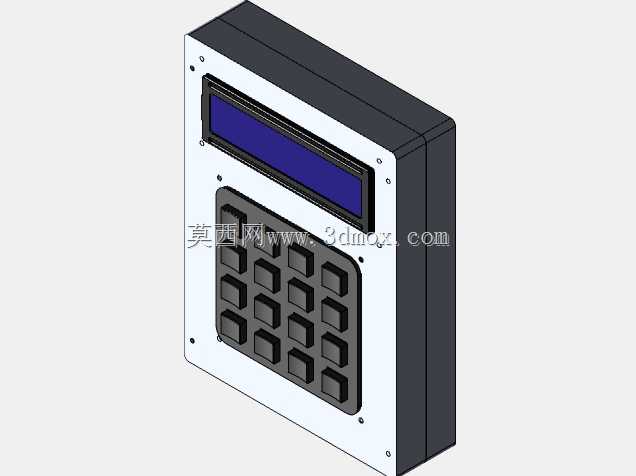

这款对讲终端的结构设计充分考虑了工业与民用场景的安装适配性，整体采用壁挂式矩形壳体结构，前操作面板与后壳体通过侧边螺丝紧固，面板边缘预留的沉头安装孔可直接适配墙面、设备柜体、闸机侧立面等多种安装基面，安装时无需额外定制转接支架，常规86型暗盒或明装走线槽均可兼容。设备正面上半区域嵌入一块长条形LCD显示屏，屏幕四周做了凸起的防护边框，可避免日常擦拭、轻微磕碰直接损伤显示面板，屏幕下方的矩阵键盘采用独立凸点按键设计，每个按键的按压行程控制在1.2-1.5mm区间，戴薄型劳保手套操作时也能获得清晰的按压反馈，按键区域整体做了下沉式设计，可减少日常误触概率。从功能适配角度看，这类数字对讲终端常应用在园区门禁对讲、工业产线工位通讯、楼宇单元访客呼叫、地下车库应急通讯等场景，相比普通模拟对讲设备，自带的矩阵键盘可支持密码开门、分机号直拨、功能参数快速配置等操作，LCD屏可实时显示呼叫状态、输入内容、设备运行参数，无需额外外接显示单元即可完成全功能交互。结构设计阶段，壳体的壁厚控制在2.5mm，兼顾结构强度与注塑成型的工艺可行性，后壳体预留的走线槽位可适配网线、电源线、信号线的侧入或后入两种走线方式，安装时可根据现场布线条件灵活选择，面板与壳体的接缝处预留了密封胶条安装槽，可满足半户外场景下的防尘防泼溅需求，应对走廊、地下车库等潮湿多尘环境时能有效保护内部电路板。按键区域的PCB板与显示模块通过板对板连接器与主控板连接，装配时无需复杂飞线，后期维护更换按键或屏幕模块时只需拆开前面板即可操作，无需整体拆卸设备，大幅降低现场维护的工作量。设备的操作面板采用浅色调设计，与深色的侧围壳体形成视觉区分，按键标识可通过丝印或激光雕刻直接做在按键表面，长期使用不易磨损，屏幕的安装角度与面板保持齐平，不会出现光线直射下的大面积反光问题，站立操作时的可视角度覆盖120度范围，不同身高的操作人员都能清晰读取屏幕显示内容。
