墙面暗装式RJ45网络信息插座

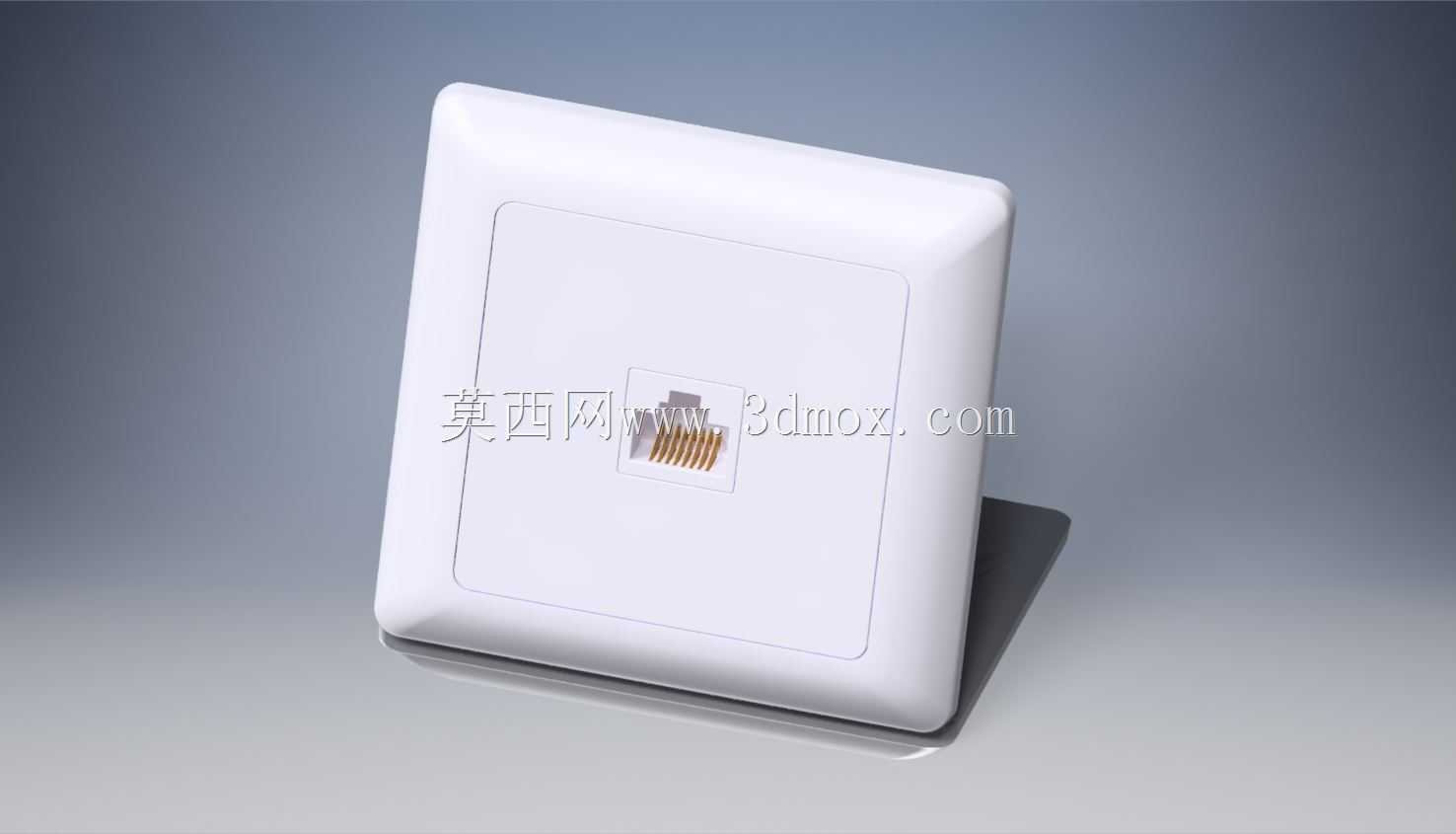

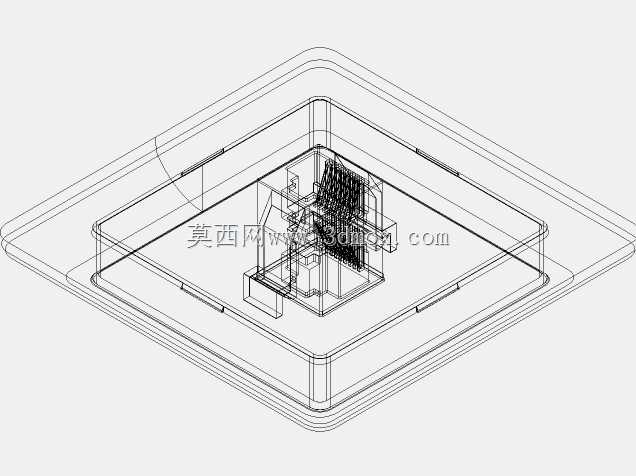

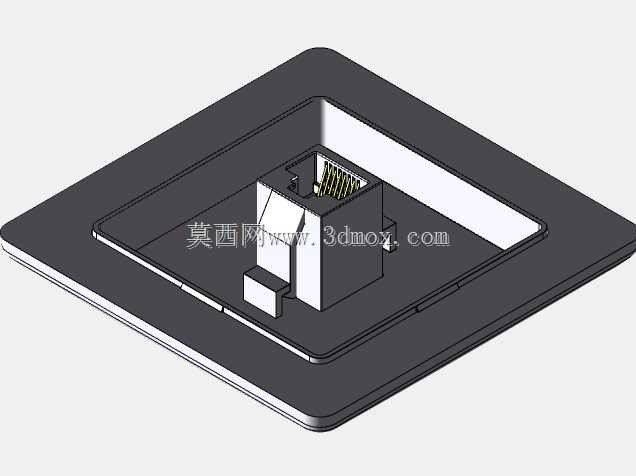

日常办公、住宅装修的综合布线场景里，这类墙面安装的RJ45网络插座是末端点位的核心载体，承担着水平布线子系统到终端设备的连接转接作用，不管是工位桌面的有线网络接入、家庭书房的台式机联网，还是公共区域的AP点位扩展，都需要这类插座作为固定的布线终端，避免网线外露拉扯带来的链路故障。从结构设计来看，这款插座采用标准86型面板尺寸，适配国内绝大多数暗装底盒的安装孔位，面板边缘做了小弧度圆角处理，既可以避免安装时磕碰划伤，也能和墙面贴合更紧密，减少缝隙积灰的问题。面板正面的RJ45接口位置做了内凹防护设计，平时不插水晶头时，接口不会直接突出面板平面，减少外力磕碰导致模块损坏的概率，接口内部的金手指接触片按照标准线序排布，兼容T568A、T568B两种打线方式，施工时不需要额外调整模块方向。设计过程中首先要匹配通用安装边界，面板的安装孔距严格对应86底盒的60mm标准孔位，面板整体厚度控制在10mm以内，安装完成后突出墙面的距离不会影响周边家具摆放，比如靠墙放置的文件柜、书桌不会和面板产生干涉。面板表面采用哑光磨砂的PC材质，既不容易残留指纹污渍，也具备一定的阻燃性能，满足弱电布线的防火要求。模块部分和面板采用卡扣式连接，后期维护时不需要拆下面板整体，只需要撬开面板外框就能更换内部的信息模块，降低运维成本。实际使用时，这类插座的插拔寿命需要满足千次以上的水晶头插拔要求，内部的卡接结构要保证水晶头插入后卡扣卡紧，不会因为轻微拉扯就出现链路断开的情况，同时面板的防尘设计也能减少环境中的灰尘进入接口，避免接触不良导致的网络丢包问题。在三维建模过程中，需要重点还原面板的卡扣配合结构、接口的内凹深度以及安装孔的位置精度，确保模型导出后可以直接用于面板开模的结构验证，也能用于布线施工前的点位排布模拟，提前确认墙面安装位置和周边管线的干涉情况。
