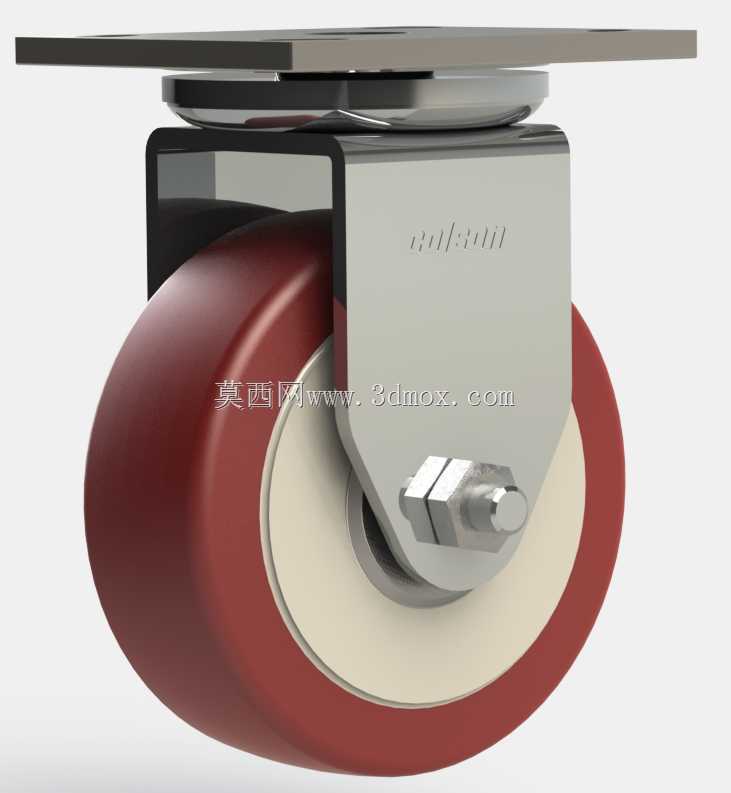

5英寸科尔森款重载万向脚轮结构

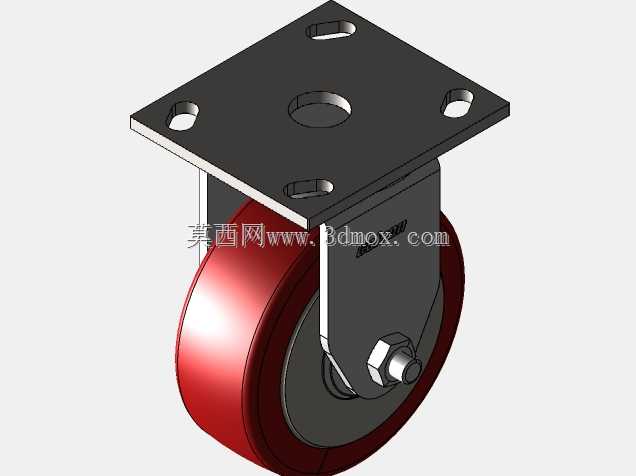

这款5英寸规格的万向脚轮，常被应用在车间周转工装车、中型设备移动基座、仓储货架转运单元、商用展示移动台架等场景中，作为支撑与移动执行部件，承担设备整体重量的同时，实现任意方向的转向移动需求，适配多数需要频繁移位、短距离转运的工业及商用场景。从结构设计来看，这款脚轮采用顶板安装形式，顶部方形安装板预留标准安装孔位，安装时可直接通过螺栓固定在设备底部的安装基面，安装板与轮架之间设置回转支承结构，保证转向过程顺滑无卡滞，即使在满载状态下也能轻松调整行进方向，不会出现转向卡顿、偏载磨损的问题。轮架部分采用加厚金属板材冲压成型后做表面防锈处理，支架侧面做圆弧过渡加强结构，避免应力集中导致的支架变形，轮轴位置采用双轴承配合锁紧螺母的结构，既保证滚轮转动的同轴度，也能在长期交变载荷下避免轮轴松脱。滚轮部分采用聚氨酯包胶结构，内芯为硬质工程塑料材质，外层聚氨酯胶层具备适中的硬度，既可以在水泥地面、环氧地坪、瓷砖地面等常见工业地面行走时不损伤地面，也能提供足够的抓地力，减少推行过程中的打滑问题，同时胶层具备一定的减震效果，转运带有精密部件的设备时，能过滤地面微小颠簸带来的震动冲击。从安装边界来看，5英寸的轮径决定了这款脚轮的安装高度处于适中区间，安装时需要预留足够的回转空间，避免轮架转向时与设备底部的突出结构发生干涉，顶板的安装孔位间距符合行业通用安装尺寸，可直接替换同规格的其他标准脚轮，无需额外修改设备底部的安装结构。设计过程中，轮架的回转半径经过反复校核，保证转向时滚轮不会与支架自身发生摩擦，滚轮与支架两侧的间隙控制在合理范围，既不会因为间隙过大导致滚轮晃动，也不会因为间隙过小在热胀冷缩或者进入细小杂物时出现卡轮问题。在实际选型使用中，这款脚轮的单轮承载能力适配多数中型移动设备，搭配同规格的定向脚轮使用时，可组成整套移动支撑系统，转向轮布置在设备操作端一侧，方便操作人员推行时灵活调整方向，定向轮布置在另一端保证行进过程的直线稳定性。
