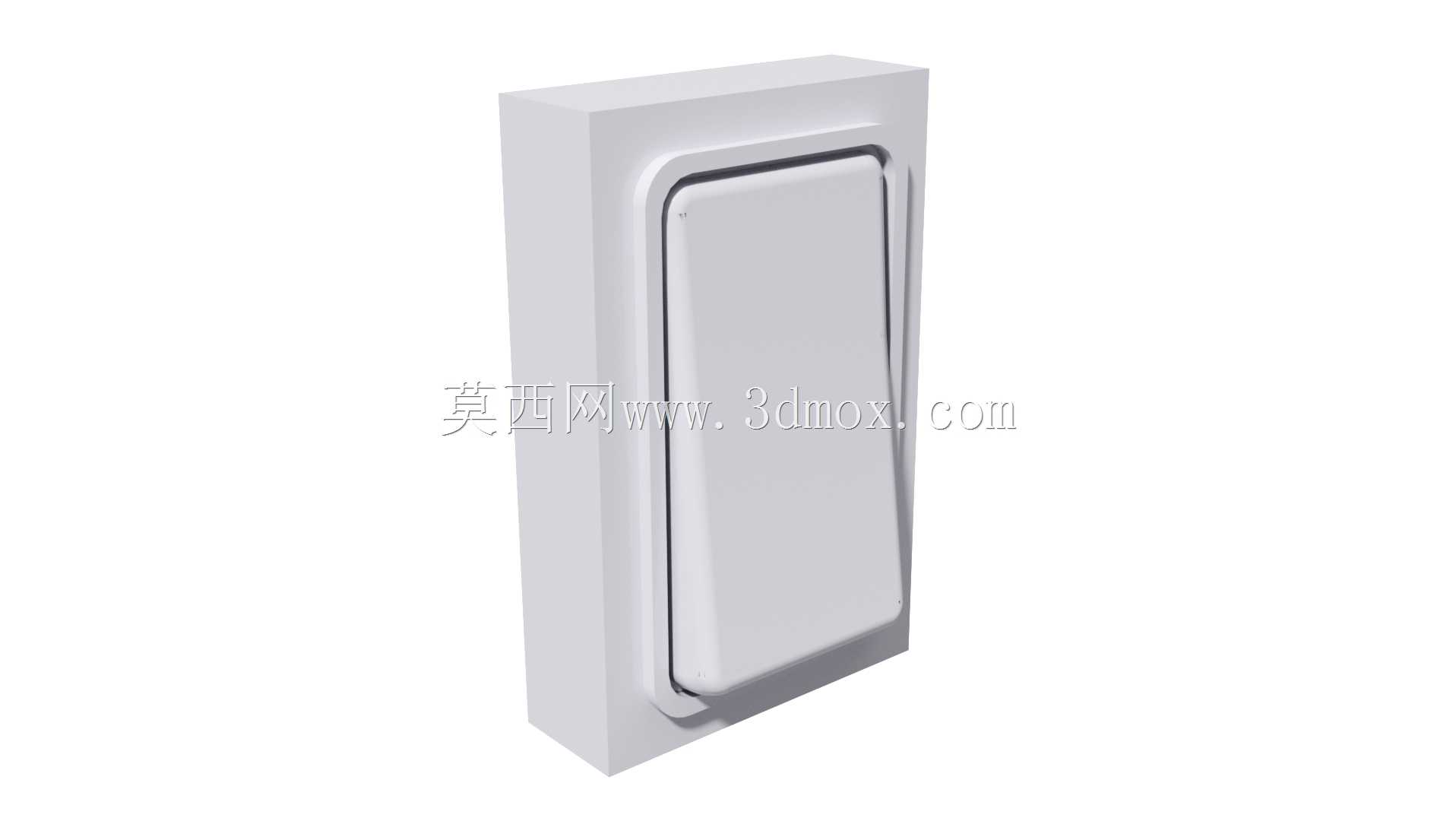

MK电网加模块化开关前部结构设计

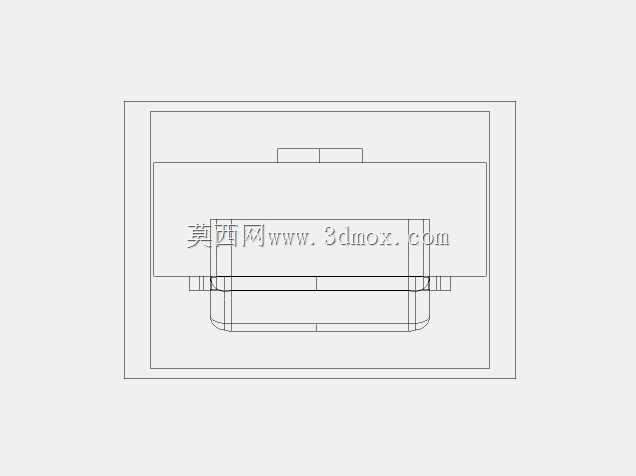

这款模块化开关前部构件，主要适配民用住宅、商业办公空间的墙面电网终端控制场景，作为电网末端的通断控制载体，承担单路照明回路或小功率用电回路的通断操作功能，日常使用中需匹配标准86型暗装底盒完成嵌入安装，安装边界需预留底盒内部接线空间，面板外沿与墙面贴合间隙控制在0.5mm以内，避免积灰同时保证外观平整度。设计过程中优先还原实体产品的曲面过渡细节，面板按键区域采用内凹式R角过渡，既避免日常使用中边角磕碰掉漆，也能让用户按压时获得明确的触感反馈，按键与外框的配合间隙控制在0.3mm，既保证按压行程无卡滞，也不会因间隙过大进入蚊虫灰尘。建模阶段采用中心标记定位方式匹配同系列模块化面板的安装基准，可直接与同系列的插座、信息接口模块进行组合拼装，适配不同用户的面板功能组合需求，无需重新调整安装孔位。针对开关面板与墙面安装的适配需求，模型还原了面板背部的定位卡扣结构，卡扣的弹性变形量预留0.8mm，可适配不同厚度的墙面装饰层，避免因墙面瓷砖、壁纸厚度差异导致面板安装后凸起或凹陷。按键的按压行程按照实体产品的4mm行程做了结构还原，按压触发点的位置对应内部微动开关的触发区域，可直接用于开关面板的装配干涉校验、安装效果模拟，也可作为室内装修效果图的构件素材使用。模型的网格划分做了适配处理，曲面区域的网格密度高于平面区域，既保证渲染时的曲面光滑度，也不会过多占用系统资源，可直接导入渲染软件做材质、光影效果的模拟，还原不同配色开关在不同墙面材质上的搭配效果。在结构细节上，面板外框的加强筋结构也做了还原，加强筋厚度1.2mm，均匀分布在面板背部，可提升面板整体的抗变形能力，避免安装时拧紧固定螺丝导致面板外框翘曲。
