小型汽油发动机曲柄连杆组件结构设计

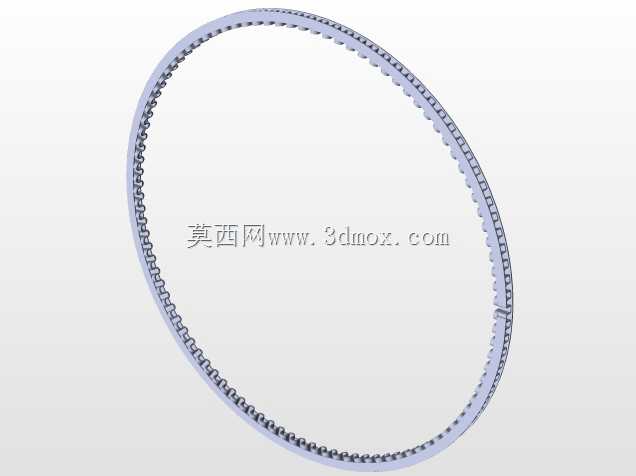

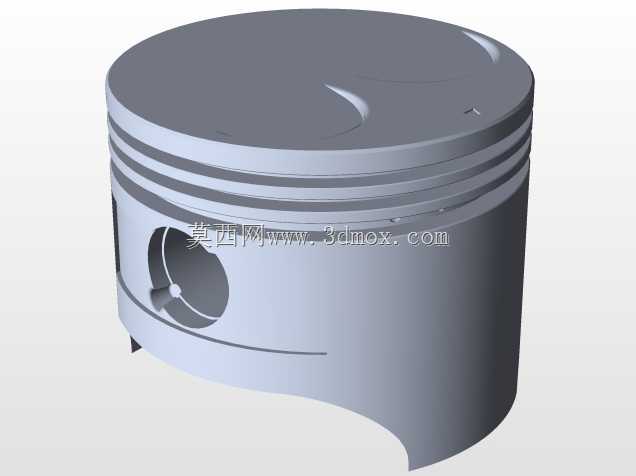

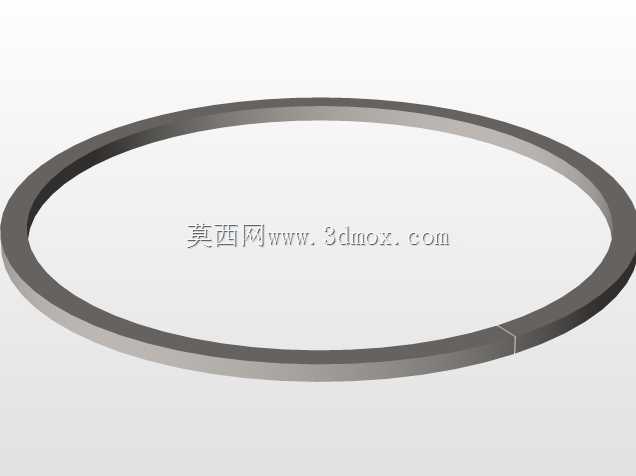

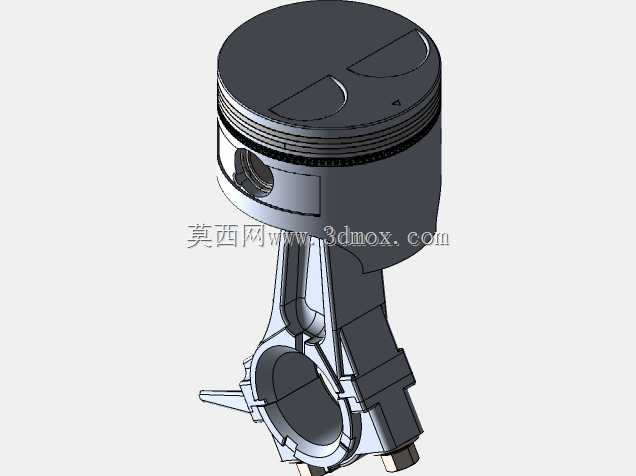

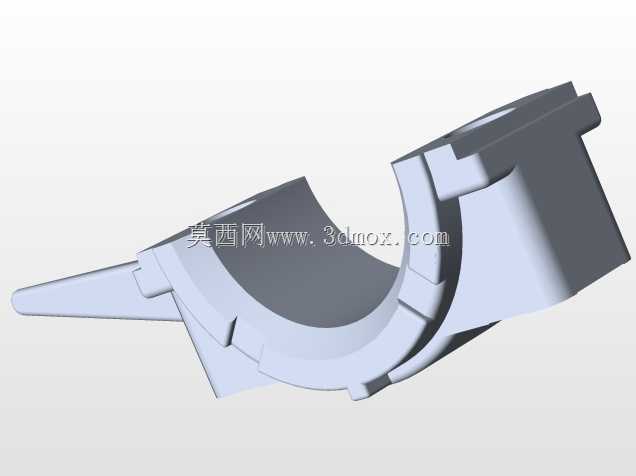

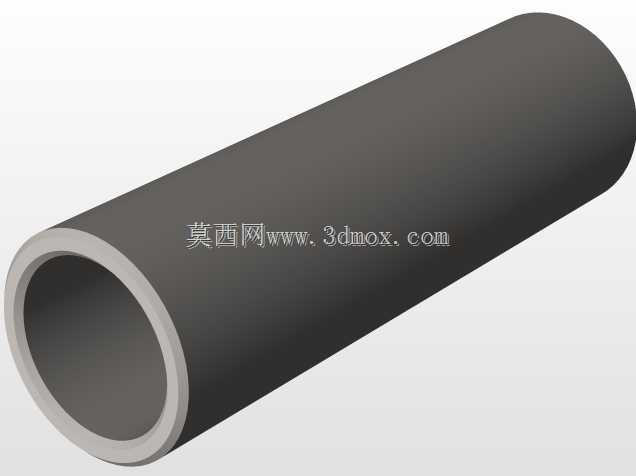

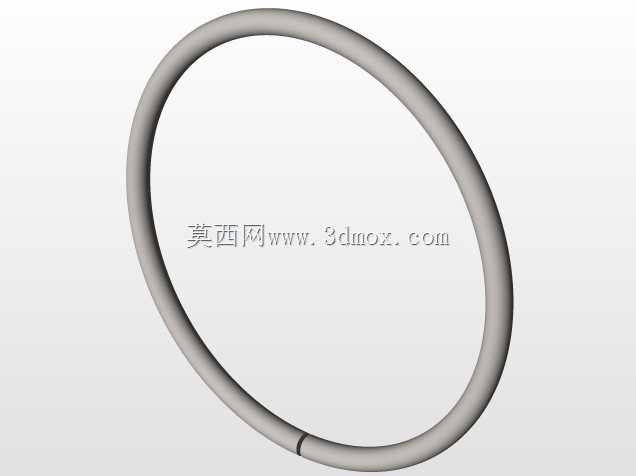

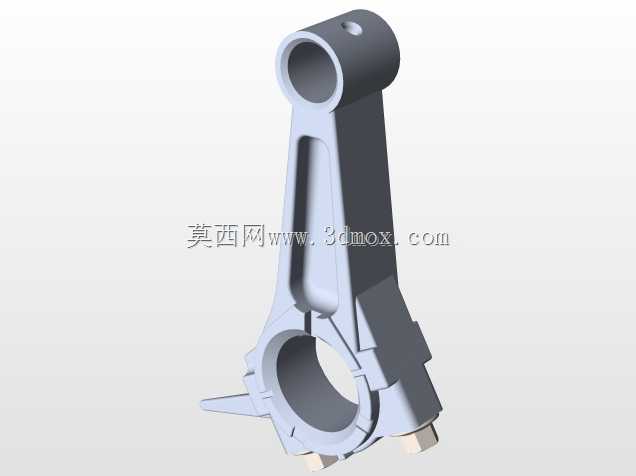

这套曲柄连杆组件是小型通用汽油发动机的核心传力部件，适配单缸风冷通用动力机型，常见于小型发电机组、园林机械、便携植保设备、小型工程机具的动力输出端，负责将活塞承受的燃烧爆发压力转化为曲轴的旋转扭矩，最终向外输出可用的旋转动力。从结构设计来看，连杆采用分体式大头设计，大头端配套连杆轴瓦安装位，与曲轴曲柄销形成转动配合，剖分面采用精准的定位结构保证装配后轴孔的圆度公差，避免运转过程中出现轴瓦偏磨、抱轴等故障；小头端为整体式衬套安装孔，通过活塞销与活塞形成铰接，孔壁预留有润滑油道间隙，可借助曲轴箱内飞溅的润滑油实现活塞销与衬套的持续润滑，降低往复运动的摩擦损耗。杆身采用工字形截面设计，在保证足够抗弯、抗扭强度的前提下，尽可能降低往复运动的惯量，减少发动机高速运转时的振动与不平衡力，杆身过渡位置全部采用大圆角平滑过渡，避免应力集中导致的疲劳断裂，这也是小型高速动力部件设计中需要重点控制的结构细节。安装边界方面，连杆大头的开合尺寸需要匹配对应机型曲轴曲柄销的直径，装配时连杆螺栓的预紧力需要严格控制在工艺要求范围内，既要保证剖分面紧密贴合无间隙，也要避免螺栓预紧力过大导致杆身变形、轴孔失圆；小头端的活塞销孔中心距需要与活塞销座、曲轴回转半径严格匹配，保证活塞在上止点、下止点位置时的余隙高度符合设计值，避免出现活塞碰撞气门、碰撞缸盖的故障。实际应用场景中，这类小型动力的曲柄连杆组件需要承受交变的冲击载荷，设计阶段需要通过运动仿真验证活塞往复运动的轨迹是否与缸壁存在干涉，同时核算不同转速下连杆的受力变形量，确保在额定最高转速下，连杆的弹性变形量处于允许范围内，不会触碰曲轴箱内壁或缸套下部。组件配套的活塞部分预留有活塞环槽安装位，分别对应气环与油环的安装，气环负责密封燃烧室内的高压燃气，油环负责刮除缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧，活塞裙部设计有微凸的型线，适配热态下活塞的膨胀变形，保证冷态、热态下活塞与缸壁的配合间隙都处于合理区间，既不会出现冷启动敲缸，也不会出现热态拉缸故障。这类通用小动力的结构设计，往往需要在紧凑的外形尺寸下兼顾可靠性与成本控制，所有结构细节都围绕高转速、长时间连续运转的工况做优化，没有冗余的结构设计，每一处倒角、每一个壁厚的取值都对应实际工况下的受力需求，比如连杆大头端的加强筋布置，正好对应做功冲程中连杆承受最大推力的受力方向，用最少的材料实现足够的结构强度，降低整机的重量与材料成本。
