本田踏板摩托车前后轮组结构设计

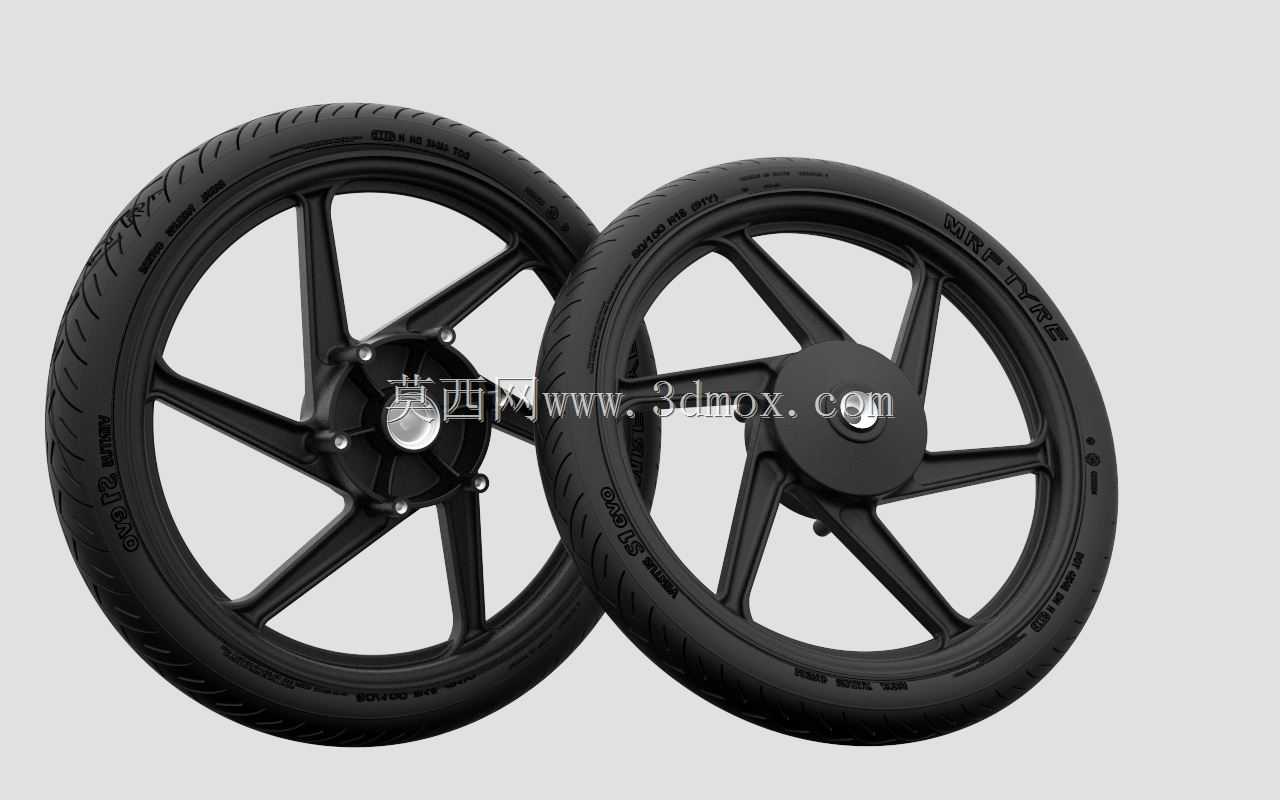

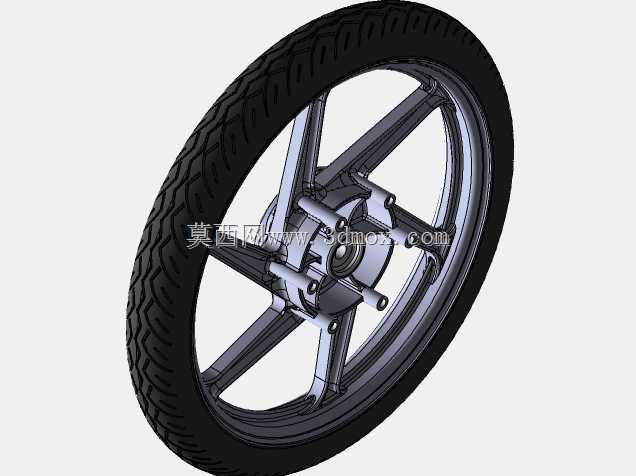

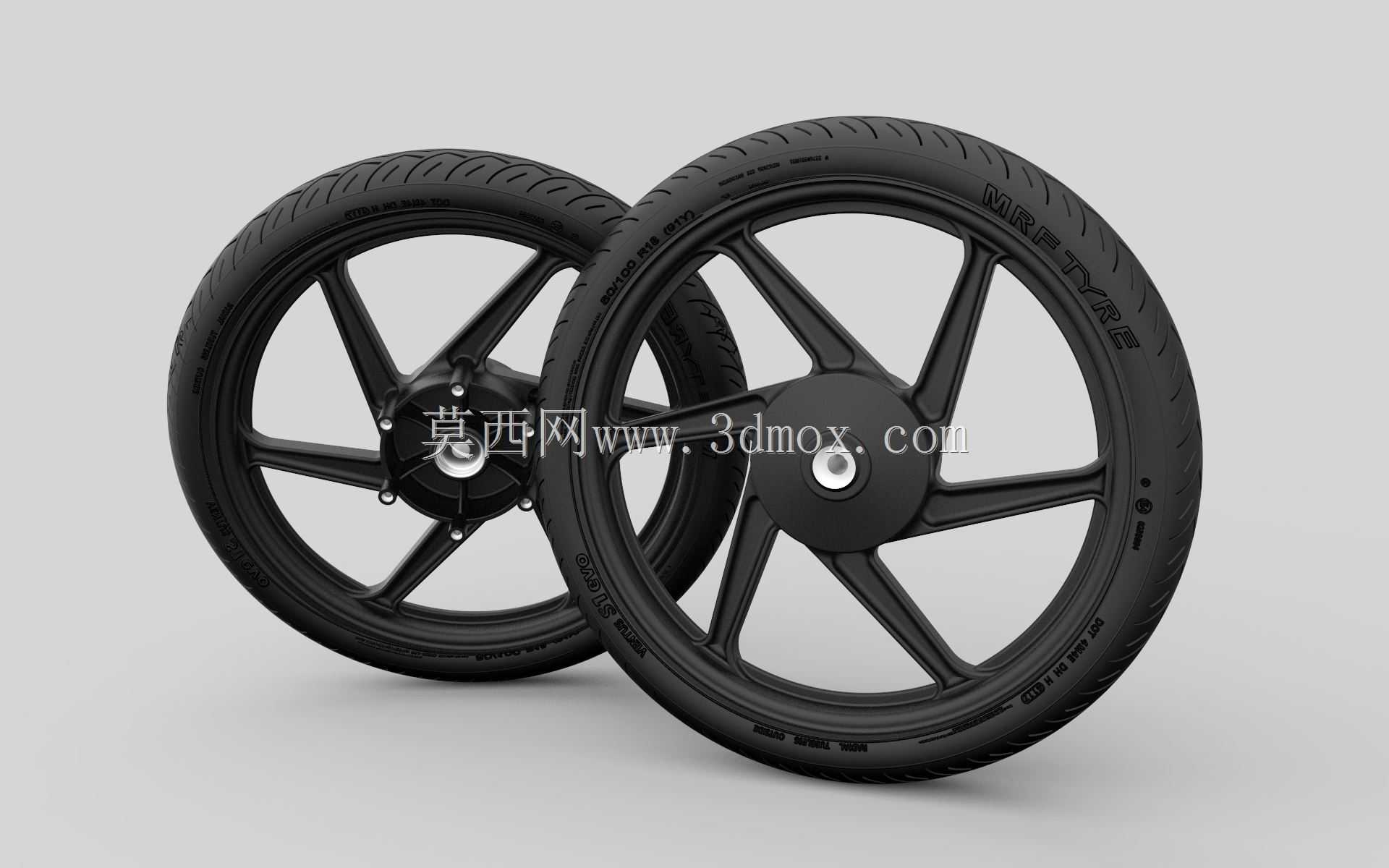

这套轮组结构适配小排量踏板类摩托车，日常通勤场景下承担整车承载、行驶导向与制动力传递的核心作用，前后轮采用同规格五辐式铸造轮毂搭配公路取向真空轮胎，兼顾城市铺装路面的行驶稳定性与日常维护便捷性。从结构设计逻辑来看，轮毂采用一体式铝合金压铸成型方案，五根辐条采用等夹角辐射布局，单根辐条做了变截面过渡处理，靠近轮心安装座的位置截面厚度更大，向轮辋方向逐步收窄，既能够保证径向承载时的应力分散，避免应力集中导致的辐条断裂风险，也能合理控制轮组整体转动惯量，提升加速与制动时的响应速度。前轮中心集成了鼓刹安装定位座与速度计齿圈安装位，轴承安装孔位同轴度公差控制在0.02mm以内，保证前轮转动时无偏摆，降低行驶过程中的方向把抖动概率；后轮中心预留了花键传动接口，能够直接与后减速器输出轴配合，同时集成了后制动鼓的安装基准面，轮辋边缘设计有标准的真空胎胎圈卡槽，卡槽深度与宽度符合摩托车轮胎通用安装规范，不需要额外加装内胎即可实现密封，日常扎钉后漏气速度缓慢，提升短途行驶的安全性。轮胎采用公路通勤取向的细纹胎面设计，胎面中央设置连续的排水沟槽，两侧分布细密的斜向切槽，干燥铺装路面下胎面接地面积充足，能够提供足够的抓地力，雨天行驶时可以快速排走胎面与路面之间的积水，降低水滑风险。安装边界方面，轮组总宽度适配常见踏板车的前叉与后平叉开档尺寸，轮胎外径与整车挡泥板、前减震下筒的预留间隙符合安全设计要求，转向到最大角度时不会与车身覆盖件发生干涉，轮轴安装孔直径与通用摩托车轮轴规格匹配，不需要额外改装即可替换同规格车型的原厂轮组。在建模过程中，轮辋与辐条的过渡圆角做了精细化处理，还原了压铸工艺的拔模斜度，轮胎表面的品牌标识、胎纹深度、胎侧参数标注都按照实物比例还原，轴承位、安装孔的配合尺寸都预留了合理的公差范围，能够直接用于结构受力仿真、改装件适配验证或者整车装配干涉检查。
