内燃机传动用多拐曲轴结构设计

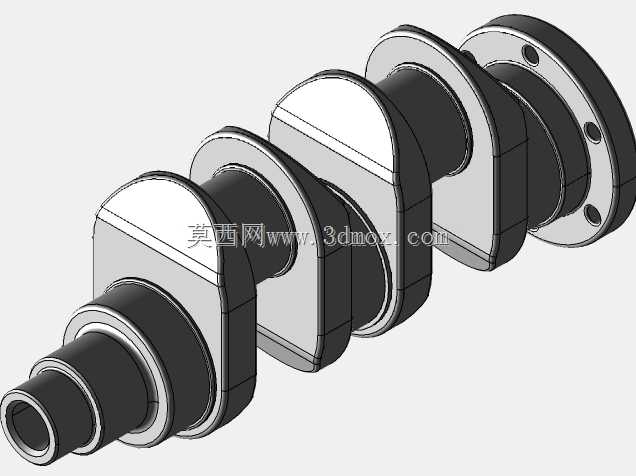

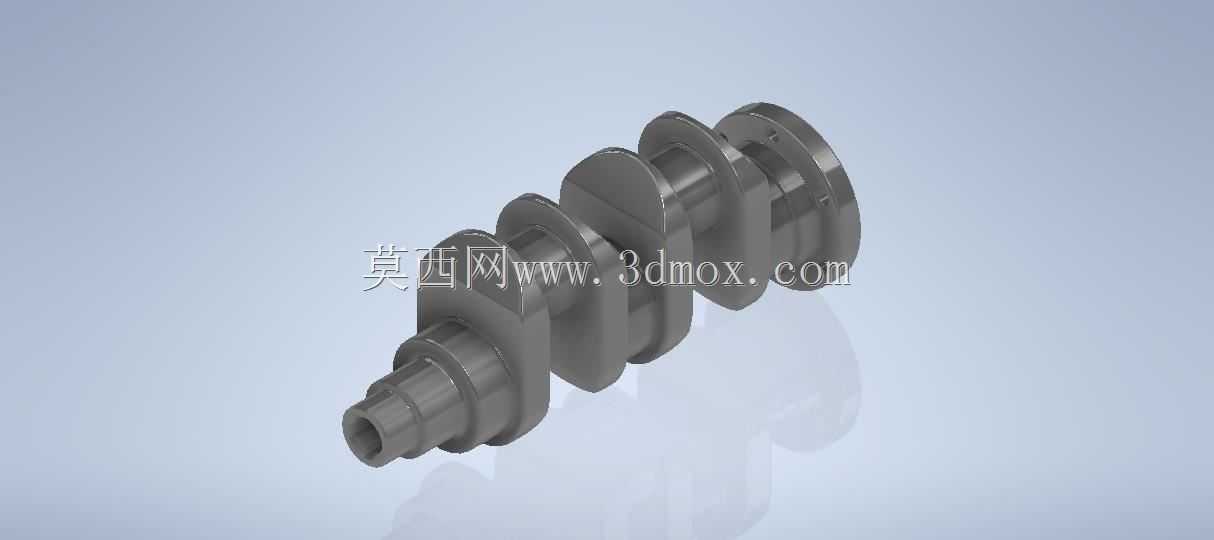

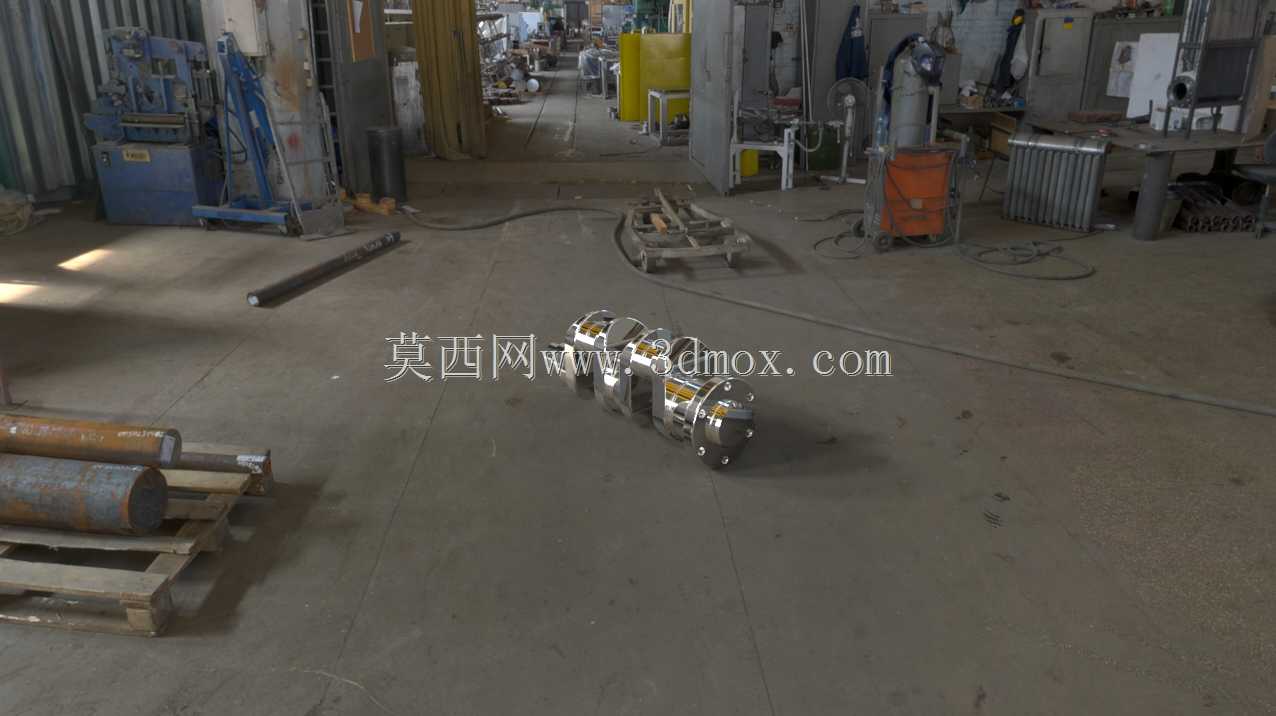

在往复式内燃机的动力传递链路里，曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件，其结构合理性直接决定整机的运转平顺性、疲劳寿命与动力输出效率。这款多拐曲轴的设计，首先围绕对应排量内燃机的缸心距、活塞行程参数确定曲柄半径，各曲柄销之间的相位角严格按照点火顺序排布，保证各缸做功冲程的扭矩输出能够连续叠加，避免动力输出出现明显的脉冲波动，降低整机运转时的振动幅值。从结构细节来看，曲轴的主轴颈与曲柄销之间采用大圆角过渡设计，避免应力集中导致的疲劳断裂，这一设计是经过多轮有限元应力校核后确定的圆角半径，能够在交变载荷长期作用下，将轴颈圆角处的应力峰值控制在材料许用应力范围内。曲轴的自由端预留了正时齿轮、皮带轮的安装定位轴段，带有标准的键槽与轴端螺纹孔，可直接匹配前端轮系的安装需求，不需要额外做结构修改；动力输出端带有法兰连接结构，法兰端面的定位止口与螺栓孔位置度严格控制，能够与飞轮组件精准配合，保证动力输出的同轴度，避免运转时出现偏摆。设计过程中充分考虑了安装边界，各主轴颈的同轴度公差、曲柄销与主轴颈的平行度公差都按照内燃机曲轴的行业精度标准设定，既保证加工时的工艺可行性，又能满足装机后的运转精度要求。曲轴的平衡块与曲柄为一体化结构，在设计阶段就完成了动平衡计算，通过调整平衡块的外形轮廓与质量分布，抵消曲柄销、连杆大头旋转时产生的离心力，以及活塞连杆组往复运动产生的一阶、二阶惯性力，减少曲轴运转时对主轴承座的冲击载荷，降低主轴承的磨损速率，延长整机的维护周期。油道设计采用斜向贯通的内部油孔，将主轴承的压力润滑油引导至各曲柄销轴承处，保证运转过程中各摩擦副都能得到充分的润滑，避免出现干磨烧瓦的故障。这类曲轴可适配小排量四缸内燃机，广泛应用于乘用车动力单元、小型通用发电机组、农用机械动力头等场景，在结构设计上兼顾了强度要求与轻量化需求，在保证曲轴整体刚性的前提下，对非承载区域的结构做了减重优化，降低曲轴自身的旋转惯量，提升内燃机的油门响应速度。
