铆接式金属板箱体结构设计

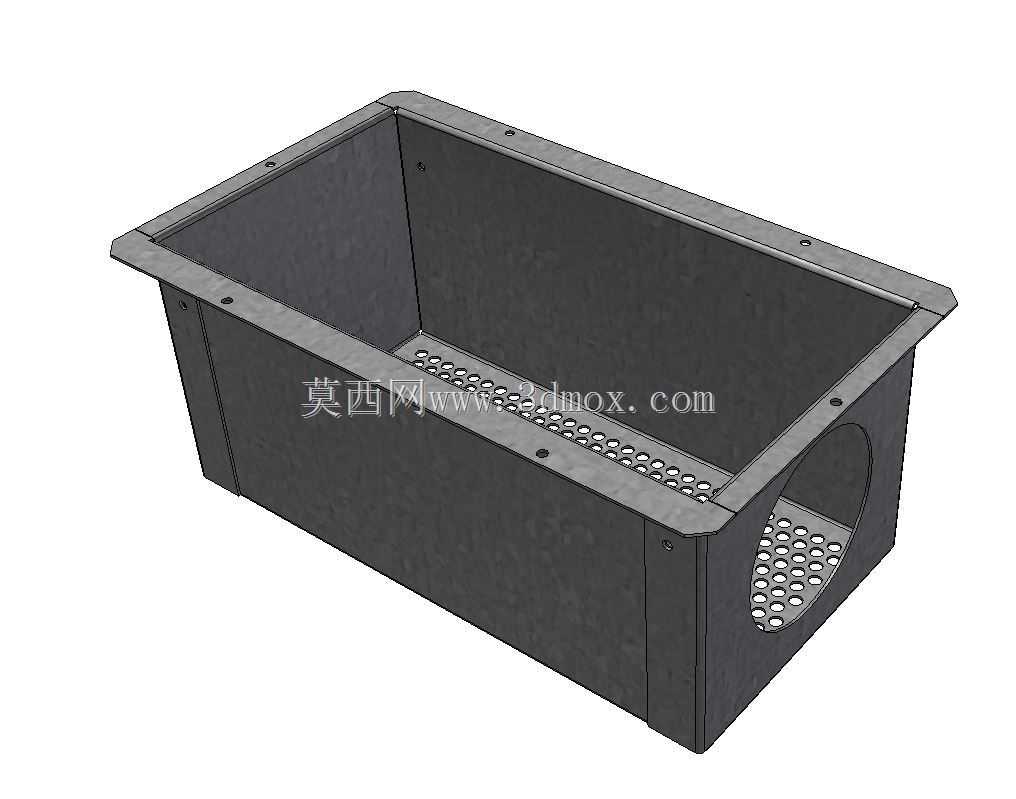

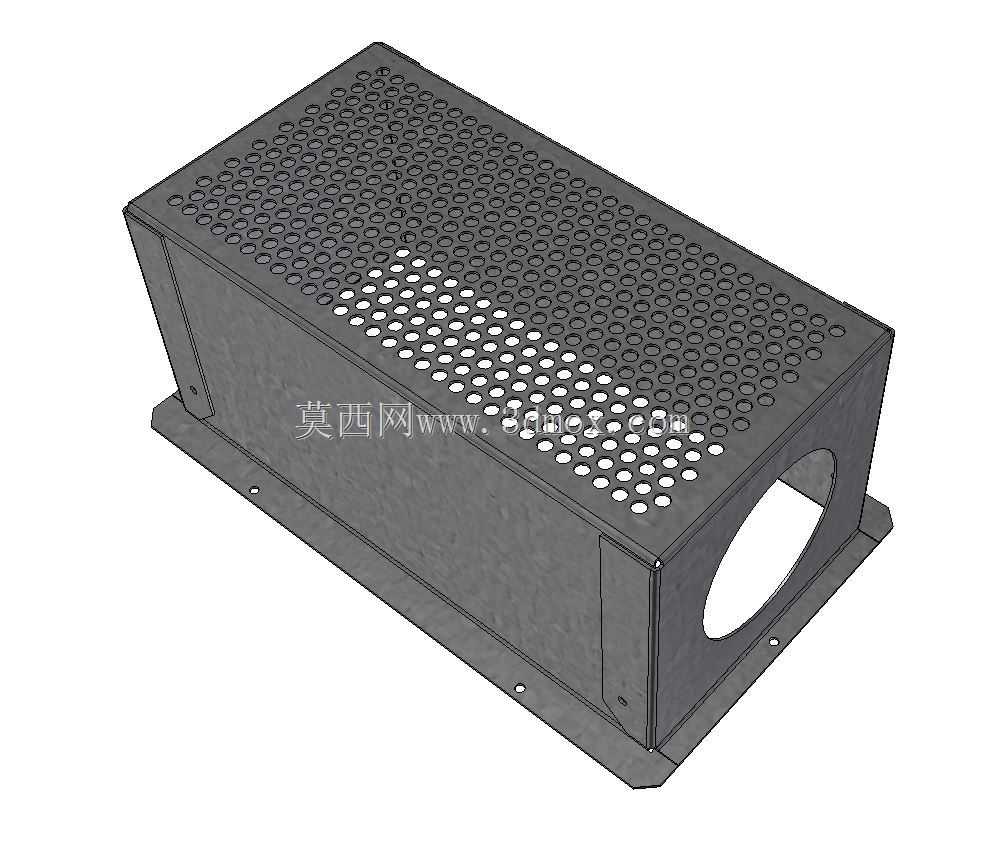

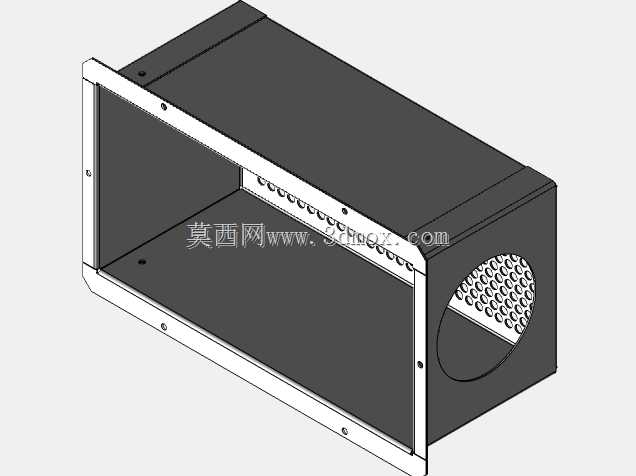

这款铆接结构的金属箱体，在工业现场多用作小型设备的防护壳体、电气元件的容纳仓或是流体管路的中转集尘腔，尤其适配需要侧面走管、顶部与安装基面贴合固定的装配场景。从结构设计逻辑来看，整体采用薄金属板弯折成型后通过铆接工艺拼接，摒弃了焊接工艺带来的热变形问题，拼接处的铆接点均匀分布在箱体侧壁的拼接棱边处，既保证了箱体整体的结构刚度，又避免了焊后打磨、校形的额外工序，适合小批量多批次的生产场景。箱体顶部设计有外翻的安装法兰边，法兰边上预先加工了均匀分布的安装通孔，安装时可直接通过螺栓穿过通孔将箱体固定在设备基面或是机架预留的安装位上，法兰边的外翻结构也能在安装时起到定位止口的作用，避免箱体装配时出现偏移错位。箱体其中一个侧壁开有带翻边的圆形过孔，孔位周边冲压有阵列排布的通风散热孔，当箱体用作电气元件容纳仓时，圆形过孔可穿入线缆或是连接通风管路，侧边的冲孔既能保证箱体内外的空气流通，避免内部元件积热，又能阻挡大尺寸杂物进入箱体内部。箱体内部底面同样设计有阵列排布的冲孔结构，当箱体用作小型集尘或是物料中转腔时，底面冲孔可实现气固分离，让气流穿过冲孔排出，将固体杂质截留在箱体内部，方便后续清理。从安装边界来看，箱体整体为敞口式矩形结构，侧壁弯折处做了小圆弧过渡，避免应力集中导致的板材开裂，所有外露边缘都做了压边处理，消除锐边防止装配时划伤操作人员。铆接点位的排布经过受力校核，在箱体承重、受侧向冲击时，铆接点能均匀分散应力，不会出现局部应力过大导致的板材撕裂问题。在实际选型应用中，这类铆接箱体可根据使用场景选用冷轧钢板、镀锌板或是不锈钢板加工，不同板材适配不同的防腐、承重需求，比如普通室内设备防护用冷轧钢板喷塑即可，户外或是有腐蚀介质的场景则可选用镀锌板或是304不锈钢板加工，无需改动原有三维结构，仅调整板材材质和表面处理工艺就能适配不同工况。
