工业电气接线配电箱体结构设计

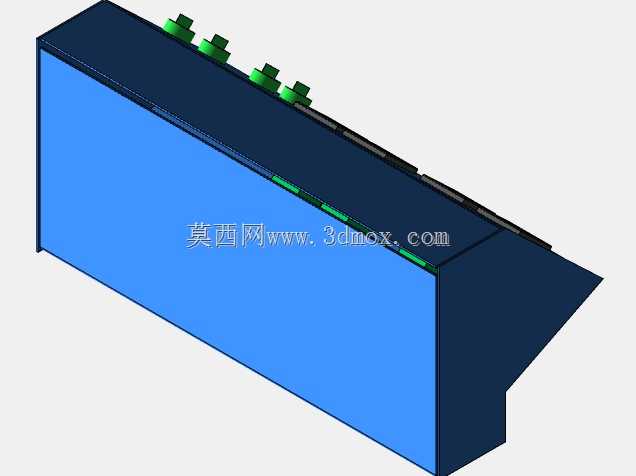

这款配电箱体主要面向车间低压配电回路、小型设备就近供电场景设计，可作为单机设备的动力分线载体，也可嵌入生产线侧边的电控安装区，承担回路分接、端子转接、小型保护元件容纳的功能。从结构设计逻辑来看，箱体采用长方体主腔体搭配斜向出线端的造型，并非单纯为了外观差异化，斜向端面的设计是为了适配现场侧方布线的走线角度，减少线缆弯折半径，避免多芯控制电缆过度弯折导致的线芯损伤，同时顶部预留的凸起接线端子座，直接将外接端子的安装位抬升，无需打开主箱盖即可完成外部进线的接驳操作，大幅降低现场接线的操作难度。主腔体采用大平面封闭结构，侧壁预留了足够的安装筋位，内部可根据实际回路需求安装导轨式端子、小型断路器、继电器等常规低压元件，腔体内部净空经过核算，可容纳最多12个标准1P模数的低压元件，同时预留了走线槽的安装空间，强弱电回路可在腔体内实现物理分隔，减少信号干扰。安装边界方面，箱体背部设计了一体化的挂装孔位，可直接固定在墙面或设备机架的标准安装梁上，整体安装深度控制在合理范围，不会过度突出安装面，避免现场人员巡检时发生磕碰。顶部的端子座做了凸起的防护沿设计，可防止上方滴落的冷凝水直接流入接线位，适配车间多尘、偶尔有凝露的工况环境。箱体的拼接边采用折边咬合结构，无需额外焊接即可保证拼接处的结构强度，同时减少加工工序，降低量产时的加工成本，折边处预留的密封槽可嵌入发泡密封胶条，满足常规工业场景的防尘防护要求。斜向出线端的每个开孔都对应内部的端子位，现场布线时可直接对应孔位穿线，无需额外调整线缆走向，每个开孔都预留了格兰头的安装螺纹，可直接配套标准电缆防水接头，不用二次开孔加工。在建模过程中，所有安装孔位的位置都按照通用电气安装规范做了公差预留，端子座的间距满足接线操作的手指活动空间，不会出现接线时工具无法伸入的问题，箱体边角都做了小圆弧倒角处理，避免加工和安装过程中锐边划伤操作人员。
