工业用立式柜体钣金结构设计

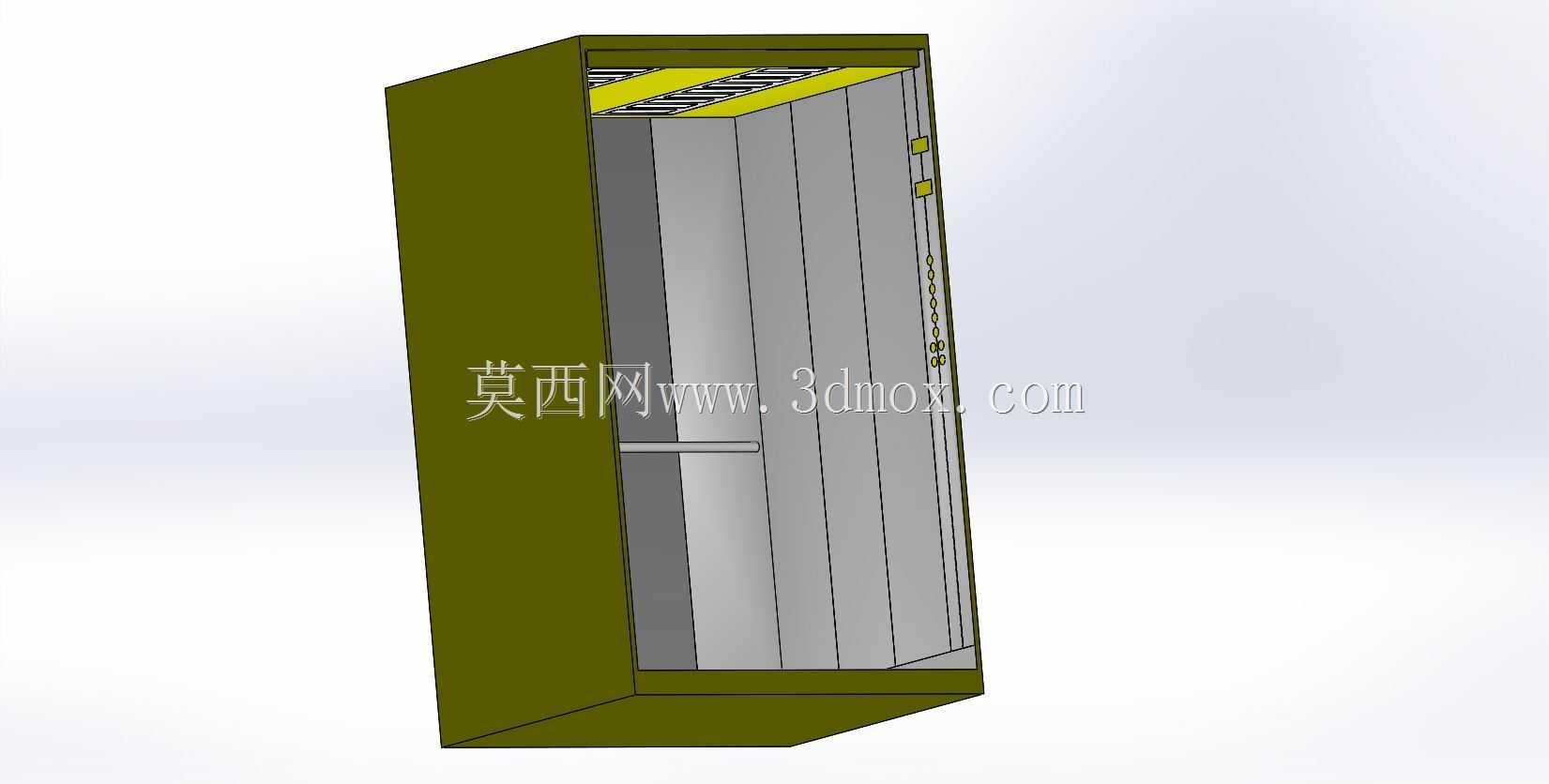

这款立式柜体结构在工业现场多作为电气元件承载、小型工装收纳或专用设备的防护外罩使用，常见于车间动力配电点位、生产线旁的控制单元安置区，也可适配小型通讯设备的户外或室内安装场景，柜体本身的结构强度可满足常规工业环境下的防护需求，避免内部器件受外力磕碰、粉尘侵入的影响。从结构设计逻辑来看，整体采用立式长方体布局，外壳采用弯折钣金拼接成型，侧围与顶底框架通过折边咬合加紧固件连接的方式组合，既保证了柜体整体的刚性，也方便后期拆装维护内部器件。柜体内部设置有竖向安装导轨与横向承托隔板，竖向导轨可根据内部安装器件的尺寸灵活调整安装位置，适配不同规格的电气元件、功能模块的固定需求，顶部预留的通风格栅区域可配合内部散热器件形成自然通风通道，避免密闭空间内器件运行积热，柜门侧预留的锁具安装位与接地链结构，既满足日常运维的开关门需求，也可实现柜体可靠接地，规避静电积累带来的安全隐患。在安装边界方面，柜体底部为平整安装基面，可直接通过膨胀螺栓固定在水泥地面或钢制安装底座上，安装时需预留单侧开门的操作空间，开门侧预留距离不小于柜体自身深度的1.2倍，保证柜门可完全开启不影响内部器件的拆装操作，柜体背部预留的穿线孔位可根据现场布线需求开设，适配上进线、下进线或侧进线的不同布线方式，柜体整体的外形尺寸适配常规工业通道的通行宽度，搬运时可通过常规手动叉车完成转运，无需额外吊装设备。设计过程中对钣金折弯的圆角、拼接缝隙做了统一公差控制，折边处的工艺缺口可避免钣金拼接时出现应力集中导致的变形问题，柜体表面的涂装层厚度满足常规工业环境下的防锈防腐蚀要求，可适配多数无强腐蚀介质的室内工业场景使用，内部承托隔板的承重能力经过结构校核，可满足常规电气元件、小型工装的放置需求，不会出现长期承重变形的问题。
