椭圆轨迹生成曲柄滑块运动机构

项目分类:3D模型 发布时间:2021-09-18 ID:275278
  • 椭圆轨迹生成曲柄滑块运动机构
  • 椭圆轨迹生成曲柄滑块运动机构
  • 椭圆轨迹生成曲柄滑块运动机构
  • 椭圆轨迹生成曲柄滑块运动机构
  • 椭圆轨迹生成曲柄滑块运动机构
  • 椭圆轨迹生成曲柄滑块运动机构
  • 椭圆轨迹生成曲柄滑块运动机构
  • 椭圆轨迹生成曲柄滑块运动机构
  • 椭圆轨迹生成曲柄滑块运动机构
  • 椭圆轨迹生成曲柄滑块运动机构

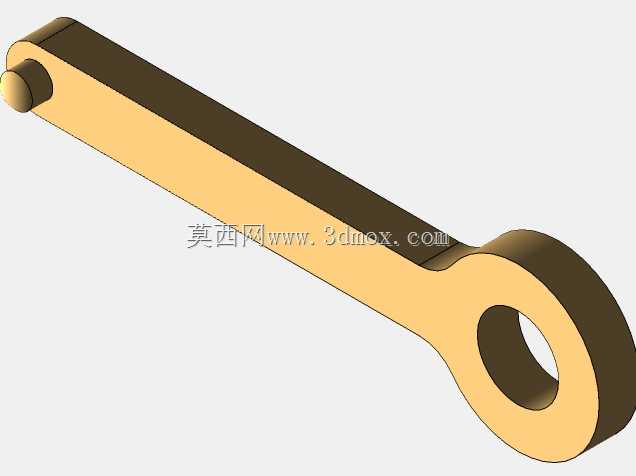

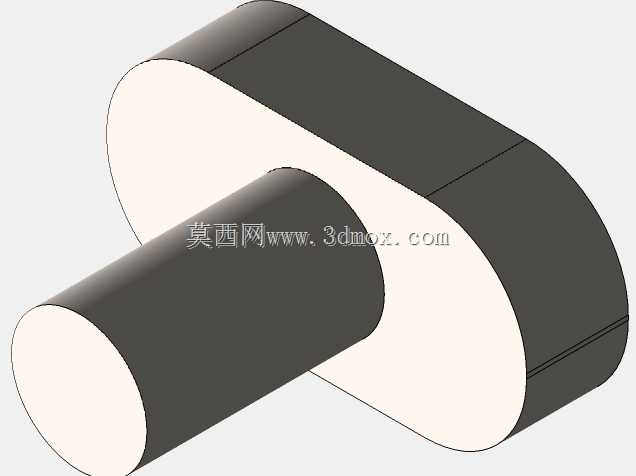

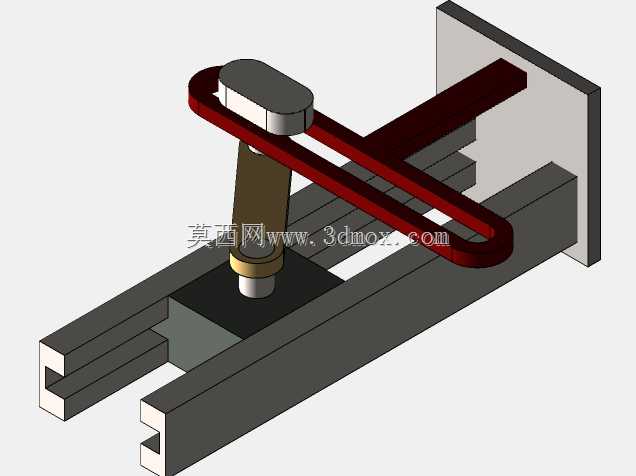

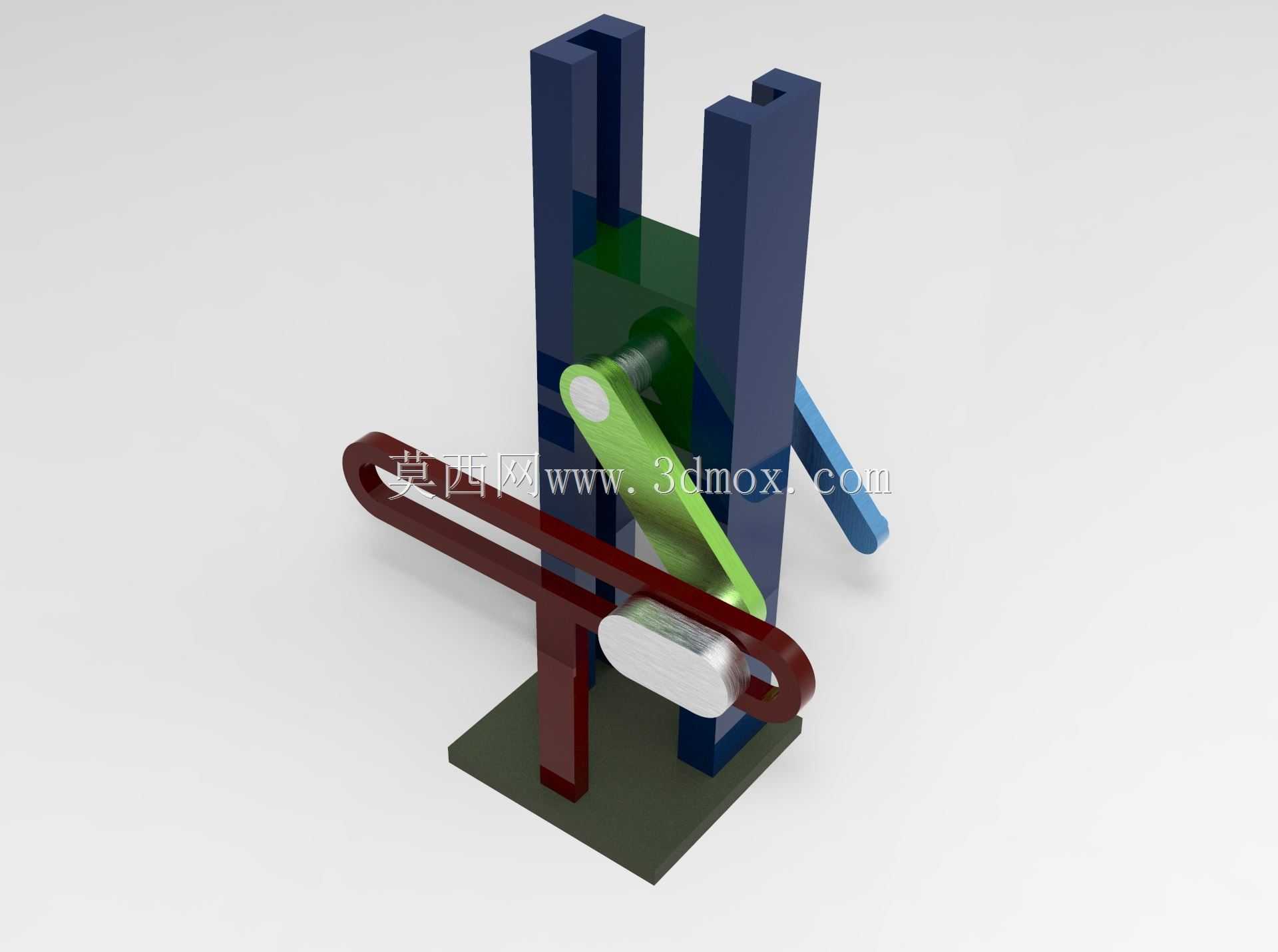

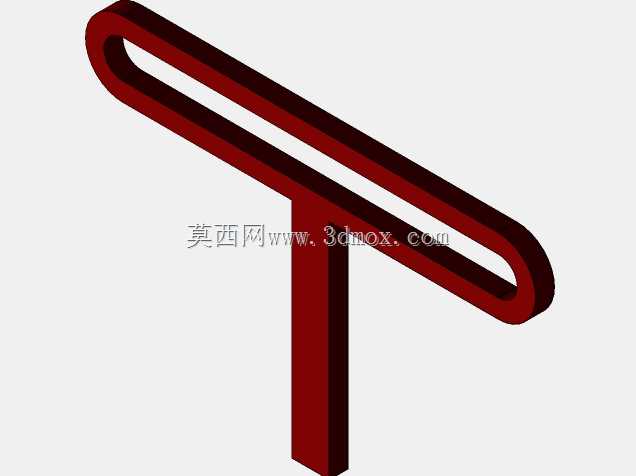

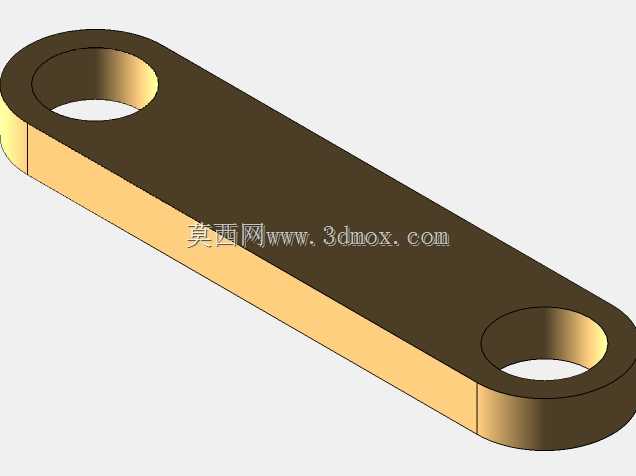

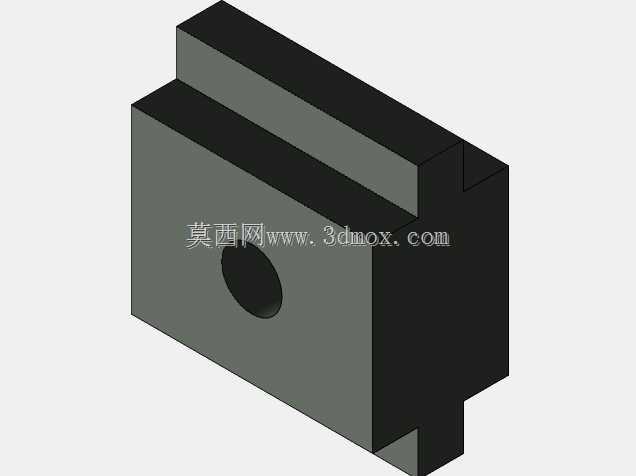

该机构核心功能是将曲柄的连续回转运动转化为执行端的特定椭圆轨迹输出,在轻工行业的异形轨迹涂胶、小型工件表面仿形打磨工位中可直接作为执行端载体使用,也可作为机械原理教学环节的具象演示装置,帮助学习者理解连杆机构的轨迹生成逻辑。设计过程中优先考虑运动副的间隙冗余,所有铰接位置预留了标准销轴的装配公差,避免加工误差导致的运动卡滞。立式双立柱导轨作为滑动副的支撑载体,采用对称式布局抵消滑块运动过程中的侧向倾覆力矩,底部安装平板设置有四个沉头固定孔,可直接通过螺栓固定在实验台架或者设备安装基板上,安装边界需预留出曲柄回转直径1.2倍的操作空间,避免运动过程中与周边工装发生干涉。传动链路中,主动曲柄与绿色连杆通过铰接销连接,连杆另一端与环形滑块铰接,环形滑块嵌套在横向布置的长圆形导轨内,长圆形导轨同时与立式立柱上的竖直滑块刚性连接,当主动曲柄做整周回转时,环形滑块会同时驱动横向导轨沿竖直方向做往复滑动、自身沿横向导轨做水平方向往复移动,两个方向的运动合成后,环形滑块的铰接点就会输出预设的椭圆运动轨迹。设计阶段通过参数化调整曲柄长度、连杆长度以及横向导轨的有效行程,可灵活改变输出椭圆轨迹的长短轴比例,适配不同工位的轨迹需求。所有滑动配合面均设计有0.2mm的间隙预留,可在实际加工后镶嵌聚四氟乙烯耐磨衬套,降低长期往复运动的磨损量,无需额外加装复杂的润滑管路即可满足低负载工况下的长期运行需求。机构整体无复杂异形曲面,所有结构件均可采用常规的铣削、线切割工艺完成加工,加工成本低,装配流程简单,仅需依次完成底座与立柱的锁紧、滑动副的预装、曲柄连杆组件的铰接、最后调整各运动副的转动阻尼即可完成整机装配,调试过程中仅需验证主动曲柄整周转动时无卡滞点,即可保证输出轨迹的精度符合设计预期。
