碳酸饮料塑料瓶曲面造型结构设计

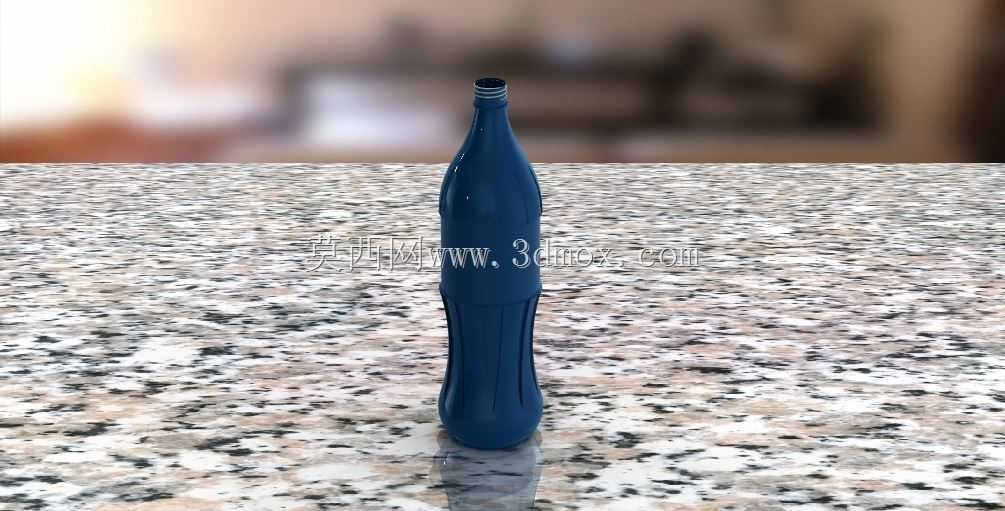

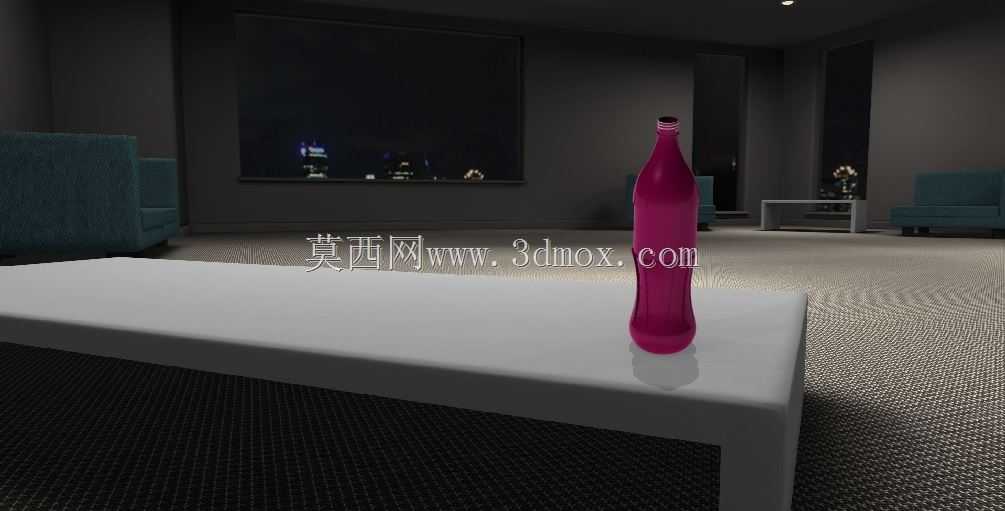

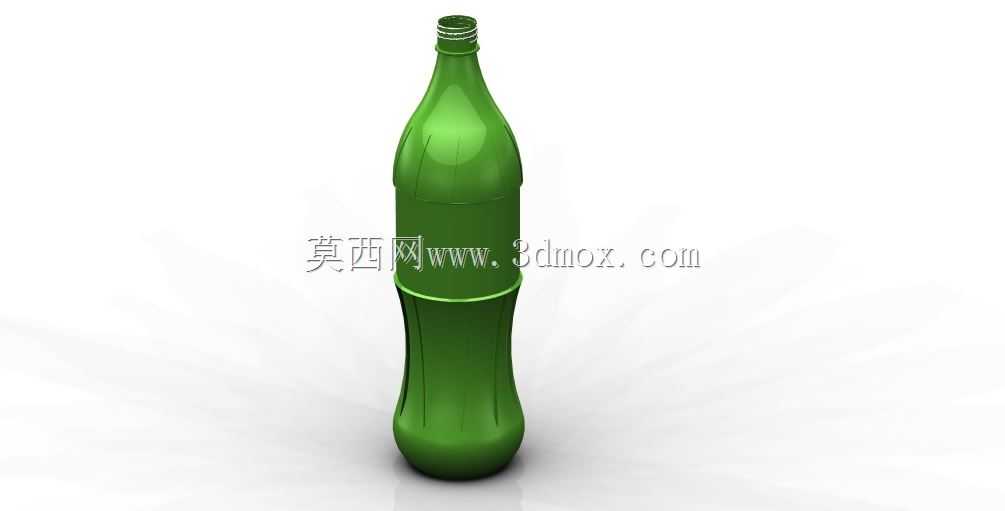

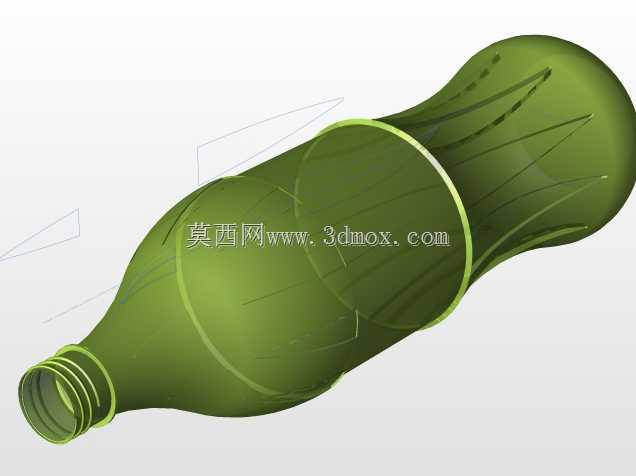

日常快消品灌装生产线中，饮料瓶作为直接接触内容物的终端包装载体，其曲面造型的合理性直接影响吹塑成型效率、灌装适配性、运输堆叠稳定性以及终端握持手感。本次完成的瓶体曲面造型，针对碳酸饮料的承压需求做了针对性的结构优化，整体采用回转曲面为基础构型，瓶口位置预留标准螺纹接口结构，可适配市面主流的碳酸饮料防盗瓶盖，螺纹段的导程、牙型高度均参考行业通用灌装线的旋盖头参数设计，避免出现旋盖打滑、密封失效的问题。瓶肩位置采用大曲率过渡曲面，既能够降低吹塑过程中原料在模腔拐角处的应力集中，减少成型后瓶体局部发白、壁厚不均的缺陷，也能在灌装后承压时均匀分散内部气体产生的胀形力，避免瓶肩位置出现鼓包变形。瓶身中段设计有环形加强筋结构，同时搭配纵向的内凹曲面纹理，一方面可以提升瓶体的环向刚度，在堆码运输过程中承受上层货品的压力时不会出现侧壁凹陷，另一方面纵向纹理能够增加手部握持时的摩擦力，即便瓶身附着冷凝水也不易打滑。瓶底采用花瓣式内凹构型，这一结构是含气饮料瓶的经典承压设计，内凹的弧面可以将内部气压产生的向外推力转化为结构自身的支撑力，避免瓶底在灌装后、高温仓储环境下出现外凸导致的放置不稳问题。建模过程中优先采用曲面构线、铺面、加厚的建模逻辑，所有过渡曲面均保证G2连续，避免出现曲面棱线、褶皱等不符合吹塑工艺要求的结构，整体壁厚参考常规PET吹塑瓶的参数设定，在保证结构强度的前提下尽可能控制原料用量，降低单件包装成本。该造型可直接导入吹塑模具设计环节作为模腔加工的参考依据，也可用于灌装生产线的输送、旋盖、贴标等工位的干涉校验，提前排查瓶体外形与产线工装的适配问题，减少后续模具修改、产线调试的时间成本。
