直角固定式重载连接角码结构

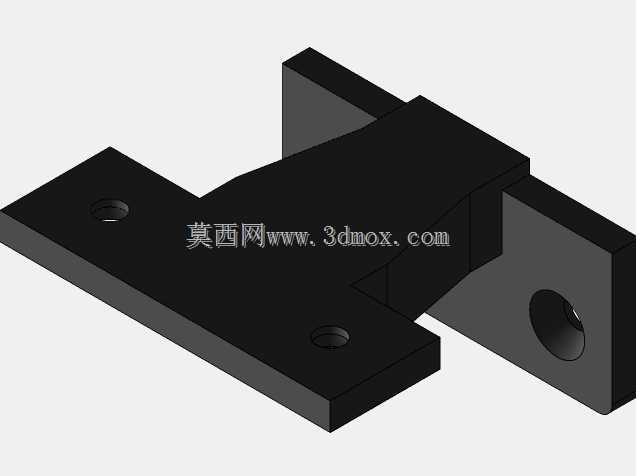

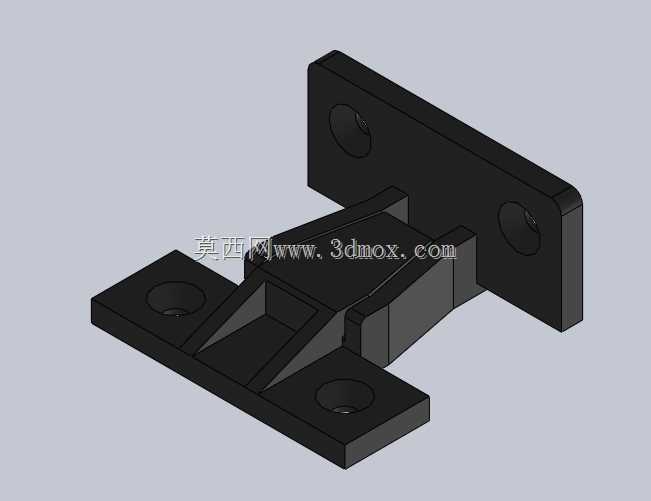

这款直角连接角码主要应用在需要垂直面刚性连接的装配场景中，常见于工业铝型材框架搭建、设备柜体侧板与底板的拼接、小型工装治具的基准面固定，也可用于仓储货架层板与立柱的加固连接，替代传统焊接或螺栓直连的方式，降低现场装配的对位难度。从结构设计来看，两个安装基面呈90度垂直布局，每个基面都预留了两个沉头安装孔，沉孔深度可完全容纳标准内六角圆柱头螺钉的头部，安装后螺钉头不会突出安装面，避免干涉相邻部件的装配。两个基面之间设置了多道加强筋结构，筋板从垂直基面的中下部延伸至水平基面的中部，筋板厚度与基面壁厚保持一致，既避免了壁厚突变带来的注塑或压铸成型缺陷，也能在承受垂直于水平基面的载荷时，将应力均匀分散到两个安装基面上，减少直角连接处的应力集中，防止长期受载后出现角部开裂变形。设计过程中优先考虑了安装容错性，两个安装孔的孔位间距预留了0.2mm的装配调整余量，即使安装面的预钻孔位存在小范围偏差，也能顺利完成螺钉锁紧，不需要二次扩孔修正。安装边界方面，垂直安装面的外侧边缘做了R1.5的圆角处理，避免装配时划伤操作人员，水平安装面的底面为全平面设计，与被连接件表面可以完全贴合，不会出现翘缝导致的连接松动。角码的整体外轮廓没有突出的尖锐结构，所有棱边都做了0.5mm的倒角处理，在自动化装配线上输送时也不会卡滞在料道缝隙中。实际选型使用时，可根据被连接件的板材厚度匹配对应长度的安装螺钉，当用于动态载荷的设备连接时，可在安装面之间增加0.1mm厚的防滑垫片，进一步提升连接的抗剪切能力，避免设备运行过程中因振动导致螺钉松动。这款结构的建模过程严格遵循了机械设计的公差配合要求，安装孔的位置度公差控制在0.1mm以内，基面的平面度公差设定为0.05mm，能够满足大部分工业装配场景的精度要求，不需要二次加工即可直接投入使用。
