异径外螺纹气动管接头三维结构设计

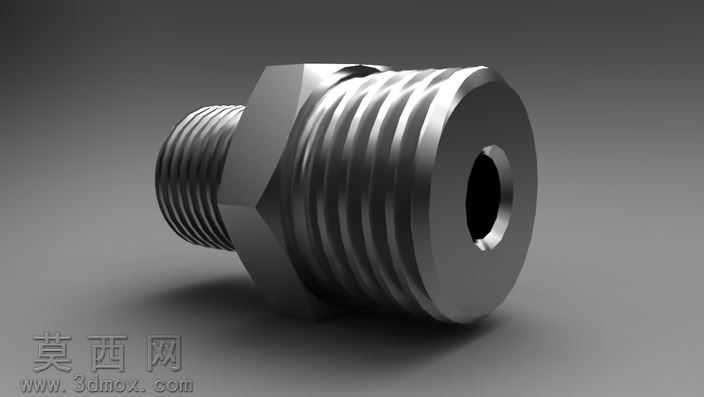

本模型为异径外螺纹气动管接头，采用SolidWorks进行全参数化三维建模，建模过程严格遵循气动管接头的通用尺寸规范，先通过旋转凸台命令构建接头的主体回转基体，分别完成G1/4与G1/8两段外螺纹的基础柱体结构，再通过扫描切除命令生成符合管螺纹标准的牙型轮廓，保证螺纹参数的精度满足气动系统的密封装配要求。接头中部的六角拧动结构采用拉伸凸台配合倒角命令完成，六角对边尺寸匹配标准扳手的夹持规格，边角处做了工艺倒角处理，避免装配过程中出现应力集中或划伤操作人员的问题。模型两端的外螺纹收尾处均做了退刀槽结构设计，还原实际机加工工艺的结构特征，接头内部的通气孔道采用同轴心旋转切除完成，保证孔道内壁光滑无台阶，降低气动回路中的气体阻力。渲染阶段采用金属不锈钢材质，调整材质的粗糙度与反射参数，还原金属机加工件的哑光金属质感，通过三点布光方案突出接头的螺纹细节、六角棱边与端面结构，阴影参数调整为软阴影，避免生硬阴影遮挡结构细节。设计过程中优先考虑接头的装配兼容性，两段外螺纹的尺寸公差参考气动元件通用标准设定，六角结构的位置兼顾两端螺纹的拧动操作空间，整体结构无冗余特征，所有倒角、退刀槽等细节均还原实际量产零件的工艺要求，模型可直接用于气动回路装配验证、产品展示或机加工工艺参考，内部流道的同轴度设计保证了气体流通的稳定性，避免因孔道错位产生的紊流或漏气风险，接头端面的密封面做了平面度优化，可配合密封垫实现可靠的端面密封，适配常规气动系统的工作压力场景。
