带十字吊具的方形吊装储物箱体结构

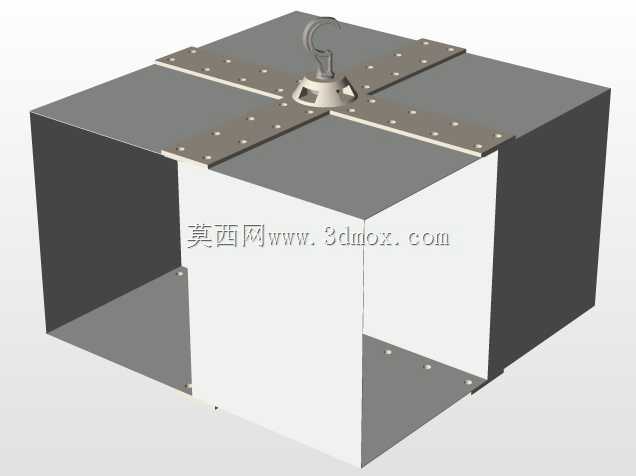

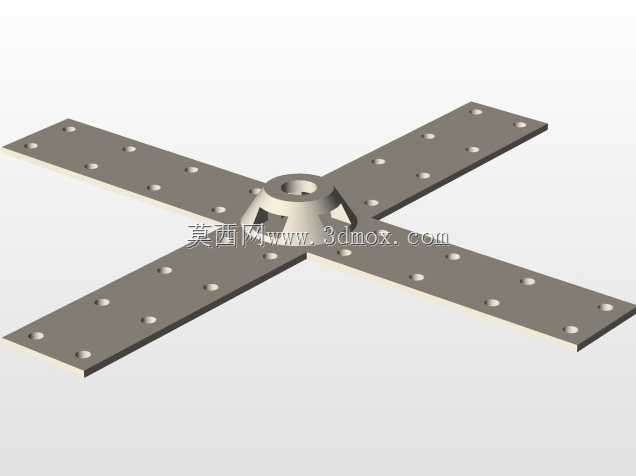

该结构主要面向车间物料周转、仓储高位码放、短途吊装转运场景设计，可适配常规桥式起重机、手动葫芦等起吊设备的作业需求，解决零散规整物料在垂直转运、高位存储过程中的盛装与起吊衔接问题。整体采用正立方主体结构，箱体侧壁采用拼接式板材组合，相邻壁板通过边角处的连接结构实现定位固定，顶部设置十字交叉布置的金属压条，压条沿箱体顶面两条对角线方向延伸，覆盖顶面四块拼接板的接缝位置，压条上均匀排布固定孔位，通过紧固件将压条与下方壁板顶端锁紧，既实现顶面拼接结构的压紧防松，也为顶部吊点提供稳定的承载基础。吊点设置在十字压条的中心交汇位置，采用一体式铸造吊座结构，吊座底部与十字压条贴合固定，上方设置带防脱卡槽的吊钩挂接位，挂接位的圆弧过渡面经过圆角处理，可避免起吊过程中钢丝绳或吊钩卸扣出现应力集中割损问题，吊座与压条的连接位置设置多组加强筋，分散起吊时的集中载荷，保证额定起重量下结构无变形风险。设计过程中优先考虑了装配便捷性，所有壁板均采用等尺寸对称设计，可实现互换性装配，无需区分专属安装位，降低生产下料与现场组装的难度；十字压条同样采用对称结构，安装时无需调整方向即可对位锁紧，减少装配工序耗时。箱体的外部安装边界为规整正立方体，无外凸的零散结构，在仓储码放时可实现多箱体紧密贴合堆叠，充分利用仓储空间，相邻箱体堆叠时，下方箱体的顶面十字压条可嵌入上方箱体底部的对应定位槽内，避免堆叠滑移风险。侧壁板材采用不同厚度的分层设计，外侧承载层采用高强度金属板材，承受起吊与堆叠时的外部载荷，内侧接触层采用平整光滑板材，避免盛装物料时出现刮擦卡料问题，壁板拼接处采用阶梯式搭接结构，搭接位置设置密封垫安装槽，可根据使用需求加装密封垫，满足防尘、防洒落的盛装要求。顶部吊点的起吊中心与箱体整体重心完全重合，起吊过程中箱体可保持水平状态，不会出现偏载倾斜问题，适配不同规格的吊钩、卸扣、吊装带等吊具的挂接需求，无需额外加装辅助吊具即可完成垂直起吊作业。
