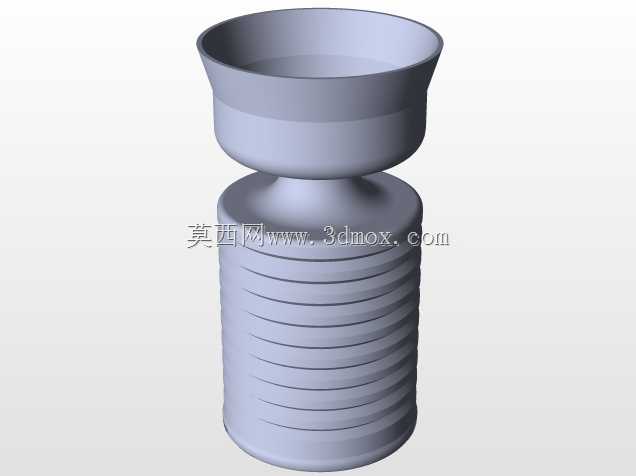

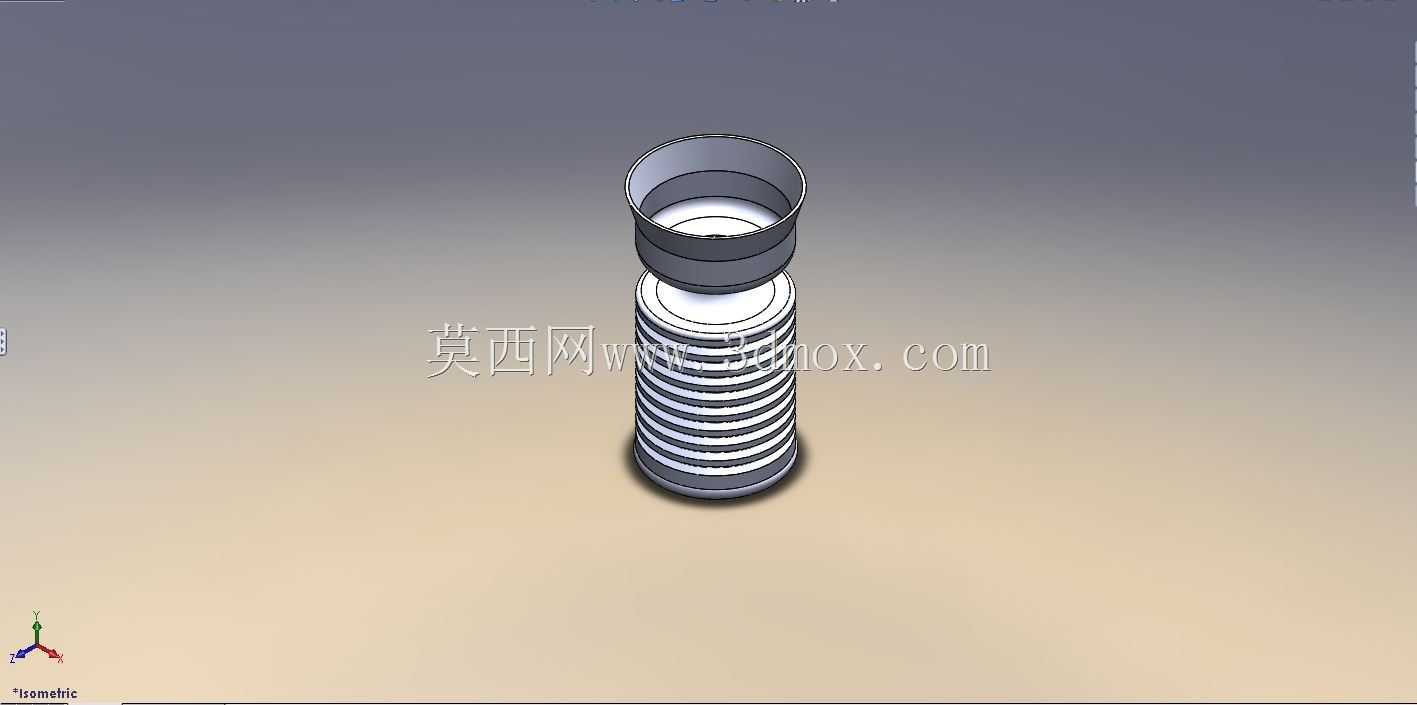

外螺纹连接式瓦佐结构三维设计

这类带外螺纹段与上部扩口承托结构的瓦佐，在低压流体输送管路、小型设备走线防护、轻工生产工位的管线固定场景中应用十分广泛，日常做设备改造、小型工装搭建时经常会用到这类零件，很多新手建模时容易忽略它的安装适配细节，最后打样出来装不上的情况十分常见。从结构设计逻辑来看，下部的连续外螺纹段是核心的连接承载部位，建模时需要严格匹配对应公称直径的螺纹公差，牙型角、螺距的参数偏差不能超出常规五金件的通用公差范围，否则现场安装时会出现拧入卡顿、螺纹滑牙、连接后同轴度偏差过大的问题，直接影响后续管路或者防护套的装配精度。上部的扩口筒段做了内径渐变的过渡设计，不是直上直下的等径结构，这个结构的作用是给穿入的管路、线束提供导向，避免硬管插接或者线束穿入时被端口锐边割伤，同时扩口端面做了微小的倒角处理，既可以去除加工毛刺，也能在对接配套的衬套时起到定位导向的作用，减少装配时的对位调整时间。做三维建模时，要提前考虑安装边界的预留空间：螺纹段拧入对应安装基座的深度要符合常规螺纹连接的啮合长度要求，不能为了缩减整体高度把螺纹做的过短，否则连接后抗侧向力的能力不足，设备运行产生振动时很容易出现松动脱落；上部扩口段的外径要比下部螺纹的大径留出足够的差值，保证拧入时扳手有足够的卡持位置，不会因为外径差过小导致扳手打滑刮伤零件表面。很多人建模时会把螺纹收尾段做的过于规整，实际生产中螺纹末端都会有不完整的退刀牙型，建模时还原这个细节，才能让后续出的工程图更符合实际加工要求，避免加工方按照完全规整的螺纹做工艺编排，最后生产出来的零件和装配位不匹配。另外这个零件的内壁是光滑贯通结构，没有额外的台阶或者凸台，目的是保证穿入的管路或者线束可以顺畅通过，不会出现卡滞，内壁的粗糙度要求不需要过高，只要没有明显的凸起毛刺即可，建模时不需要额外做内壁的纹理结构，避免给后续的加工工艺增加不必要的成本。在做整机装配校验时，要注意这类瓦佐安装后，上部扩口的边缘不能和周边的运动部件产生干涉，尤其是做自动化设备的走线固定时，要预留出管线弯曲的最小半径空间，不能让扩口边缘长期摩擦管线外壁，否则长时间运行会磨破管线外层，引发漏液或者线路短路的故障。
