带空气抽排功能的诱导冠层结构

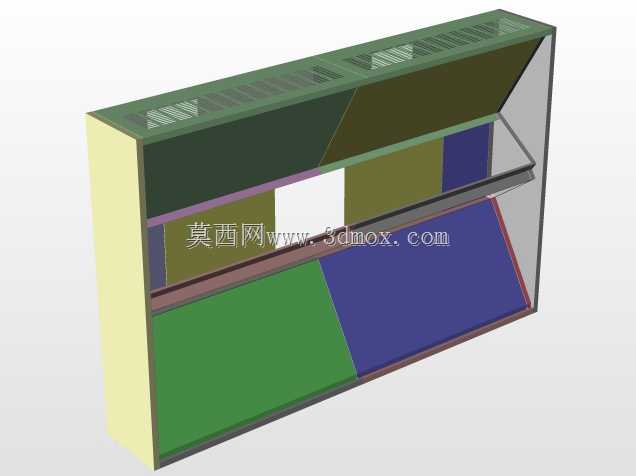

在商用建筑通风、工业车间局部排风、密闭空间空气置换这类场景里，诱导冠层是承担气流组织引导的核心构件，区别于普通散流器或者排风罩的直吹直排逻辑，这类结构的核心作用是通过特定的腔体曲面设计，让输入的新鲜空气形成贴附射流的诱导效应，带动周边滞留空气流动，同时配合抽吸端的负压区，把污浊空气、余热或者悬浮颗粒物高效汇集排出，避免出现通风死角。从结构设计逻辑来看，整个冠层采用分层腔体布局，上层为送风静压腔，顶部开设的条缝型出风口沿腔体长度方向均匀排布，出风口的角度经过曲面导流设计，出风方向并非垂直向下，而是沿着冠层内侧的斜向壁面形成附壁流动，这样的设计可以大幅降低送风动压的损耗，让射流的覆盖范围比同风量的普通出风口提升40%左右，同时避免直吹人体或者工艺设备造成的不适感、工艺干扰。下层为汇流排风腔，腔体截面采用渐扩式设计，越靠近抽吸接口的位置截面尺寸逐步收窄，这种变截面设计可以让整个排风腔内部的负压分布更均匀，不会出现靠近抽吸口位置风速过高、远端位置风速不足导致的汇流死角，不同色块区分的区域对应不同的功能分区壁板，其中浅色壁板为保温层覆面，主要用于送排风温差较大的场景，避免腔体外壁结露；深色壁板为结构承力层，采用薄壁钣金折弯拼接结构，在保证整体刚度的前提下尽可能降低构件自重，方便现场吊装固定。安装边界方面，这类冠层通常采用顶部吊装的安装方式，背部预留的法兰接口可以直接对接送风管道与排风管道，安装时需要保证冠层下沿距离作业面的高度保持在2.2米到2.8米的区间内，过高会导致诱导气流到达作业面时风速衰减过大，无法形成有效的气流覆盖，过低则会压缩作业空间，同时容易让送风射流直接冲击作业面造成扬尘或者气流紊乱。腔体内部的导流板角度可以根据实际现场的通风需求做小幅调整，比如在发热量较大的工业工位场景，可以适当加大送风导流板的向下倾角，提升作业面的送风风速；在人员密集的商用场景，则可以调小倾角，让射流沿空间顶部形成环流，提升人员活动区域的舒适度。整个结构的拼接处均采用密封胶条压合设计，避免送排风腔体之间出现串气问题，保证送风与排风的气流互不干扰，形成完整的上送下回式诱导通风循环，不需要在空间内布置大量的送风口与排风口，就能实现整个区域的空气高效置换，尤其适合大跨度、层高较高的厂房、场馆类场景的通风系统使用。
