iPhone7Plus整机结构配件设计参考方案

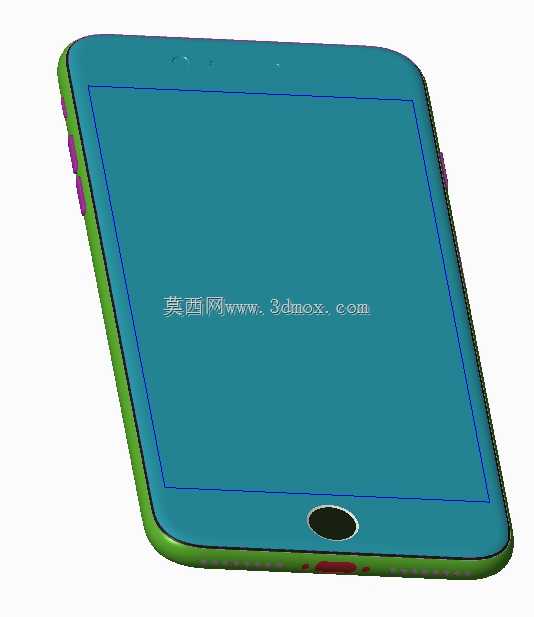

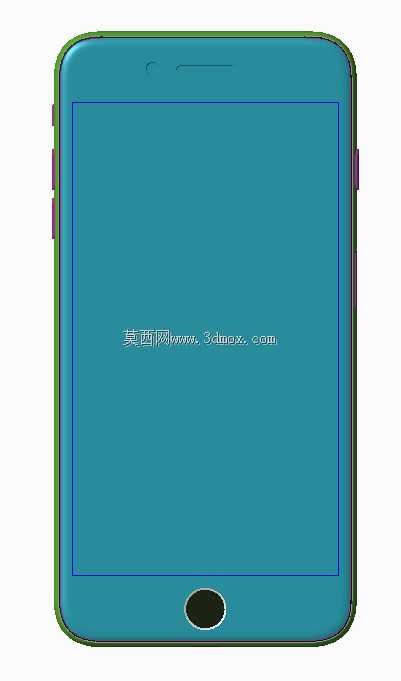

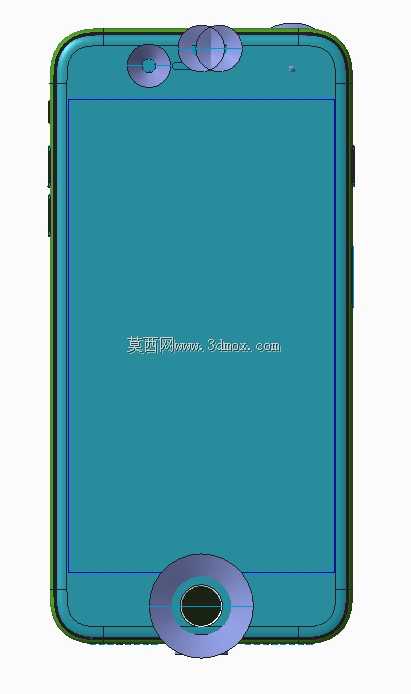

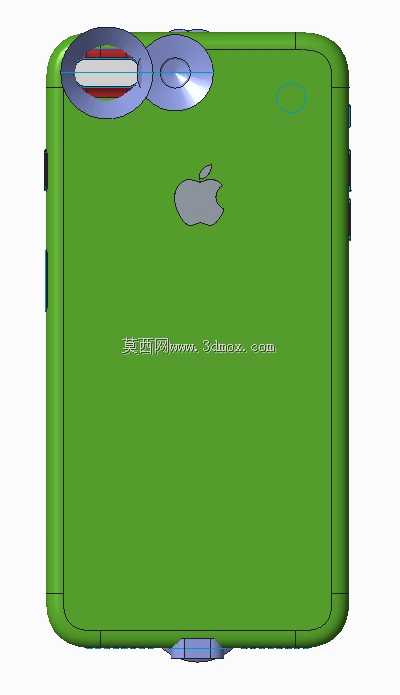

这套结构参考方案面向消费电子配件开发场景，可直接作为保护壳、外接功能配件、贴膜类产品的设计基准，解决配件开发过程中真机测绘成本高、基准尺寸偏差导致的装配错位问题。从实际工程落地角度看，方案以官方公开的2D规格为核心基准，整体尺寸还原度达到98%，仅在苹果未公开披露的细微内部结构处做了工程化补全，不会影响外部配件的装配精度验证。设计过程中优先锁定了整机外轮廓的安装边界，包括机身R角弧度、侧边按键的凸起高度与位置公差、底部Home键的同心圆装配基准、摄像头模组的外凸尺寸与边缘间隙，这些都是配件设计中最容易出现装配干涉的关键位置。在结构细节处理上，侧边的音量键、静音拨片、电源键的位置都按照实际按压行程预留了合理的避让空间，机身侧边的弧面过渡完全贴合真机的握持曲面，做保护类配件设计时可以直接提取外表面做偏置处理，不需要反复调整曲面贴合度。对于外接配件开发者来说，这套模型可以直接用于结构干涉检查，比如外接镜头配件的卡扣位置、背夹电池的贴合弧度、防水壳的密封槽位置，都能在模型上直接完成前期的结构验证，减少开模前的试错次数。建模时特意保留了外观面的完整曲率连续性，没有出现碎面、尖角的问题，提取曲面时不需要额外做修复处理，能直接导入各类结构设计软件做后续的配件结构拆分。考虑到配件生产中的公差累积问题，模型的外轮廓尺寸按照行业通用的配件装配公差做了基准校准，设计硬壳类配件时预留0.1-0.2mm的装配间隙即可满足装配要求，软胶类配件则可以根据材料的收缩率直接调整偏置量，不需要重新测绘真机尺寸。对于刚接触消费电子配件设计的工程师来说，这套模型也可以作为智能手机整机结构的学习参考，直观理解直板触屏手机的外轮廓设计逻辑、按键布局的人机工程考量、外观面的曲率过渡处理方式，避免在基础尺寸核对上耗费过多时间。
