桌面式调频广播接收收音机结构设计

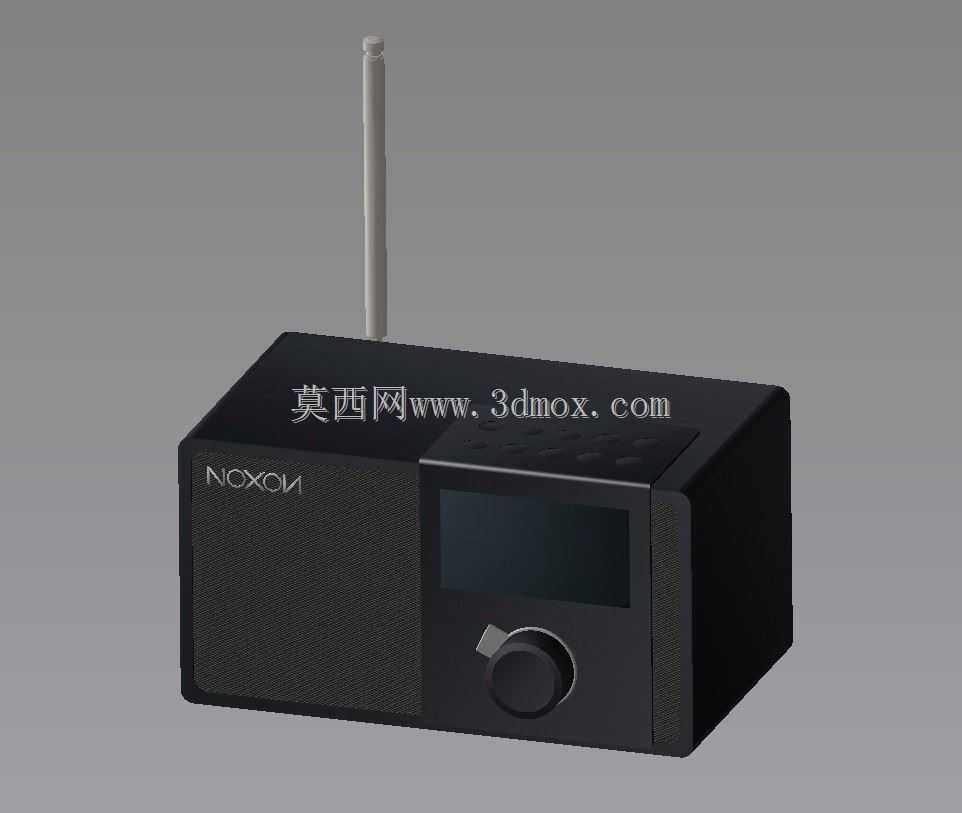

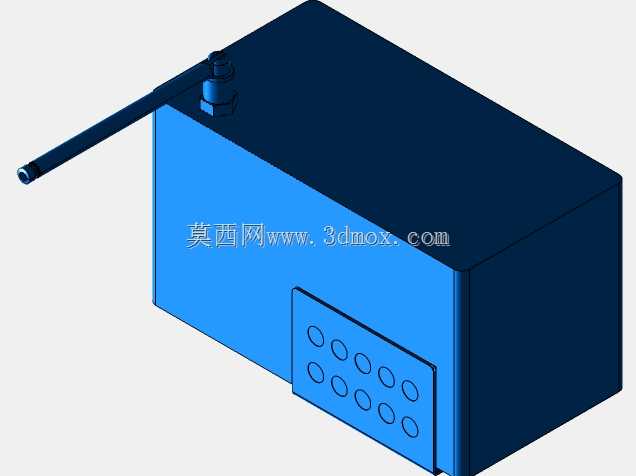

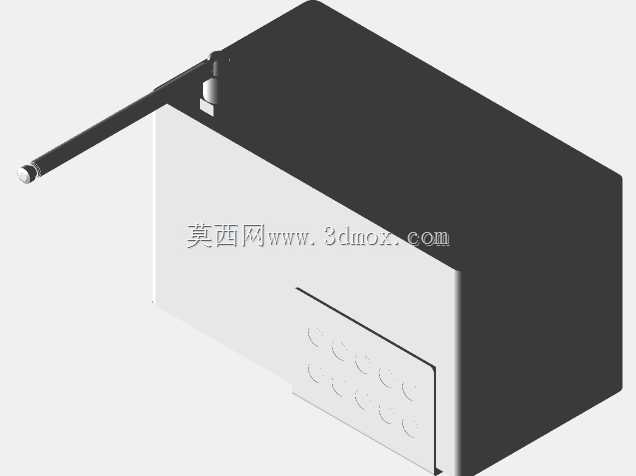

这款桌面型广播接收设备的三维结构设计，首先围绕日常居家、小型办公场景的摆放需求展开，整机采用方正切角的长方体主体造型，边角做小弧度R角过渡，既避免直角磕碰的安全隐患，也能在规整的桌面布局中减少视觉突兀感，设备整体重心偏下，底部预留整圈防滑胶垫的安装槽位，放置在木质、玻璃、金属等不同材质的桌面时都能保持稳定，不会因为旋钮操作的按压力度出现滑移。设备顶部外置可伸缩的拉杆天线，天线根部设计了阻尼可调的转动铰接结构，可根据摆放位置的信号强度调整天线的倾斜角度与伸出长度，铰接位置做了限位结构，避免过度弯折导致天线根部断裂，天线完全收缩后可贴合机身顶面，不会额外占用垂直方向的收纳空间。机身正面做了明确的功能区域划分，左侧为扬声器出声区域，采用网罩内嵌的安装结构，网罩与机身外壳预留0.2mm的装配间隙，通过背部卡扣固定，无需外露螺丝固定，保证外观整体性的同时，也方便后续维修时拆卸清理扬声器积尘；中部偏上位置嵌入矩形显示屏，屏幕周边做了下沉式台阶设计，屏幕表面与外壳表面保持齐平，避免积灰同时减少光线直射产生的反光，屏幕下方设置单颗同轴调节旋钮，旋钮采用外圈防滑纹理+中心定位标识的设计，旋钮的转动阻尼经过调校，单指操作即可完成频率调节、音量调整、功能切换等操作，旋钮的按压行程设计为1.5mm，兼顾按压确认的手感与长期使用的结构可靠性。机身背部预留了电源接口、音频输出接口的安装位，接口位置距离机身底部预留10mm的高度空间，避免桌面泼溅的液体直接接触接口引脚，内部结构上，电路板安装位与扬声器腔体之间设置了隔离筋位，避免扬声器工作时的振动传递到电路板导致元器件虚接，电池仓设计在机身底部，采用卡扣式仓盖，无需额外工具即可更换备用电池，仓盖周边设置密封胶条槽，可加装胶条提升防潮能力。从建模逻辑来看，整机采用自顶向下的设计思路，先确定整体外形尺寸边界与各功能模块的布局位置，再拆分外壳、内部支架、功能按键、天线组件等独立零件，各零件之间的装配间隙预留合理，卡扣、定位柱的位置均符合注塑件的生产工艺要求，拔模角度统一设置为1.5度，避免生产时出现粘模问题，同时所有外露零件的分型面都设计在视线不易观察的侧边位置，保证外观面的完整流畅。
