商用椭圆机螺旋训练器外壳护罩结构

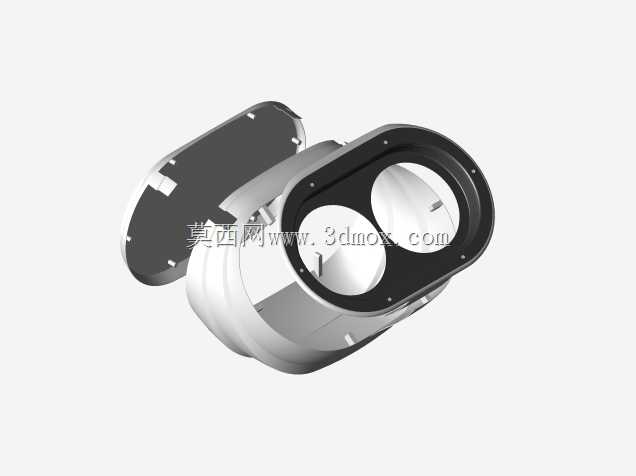

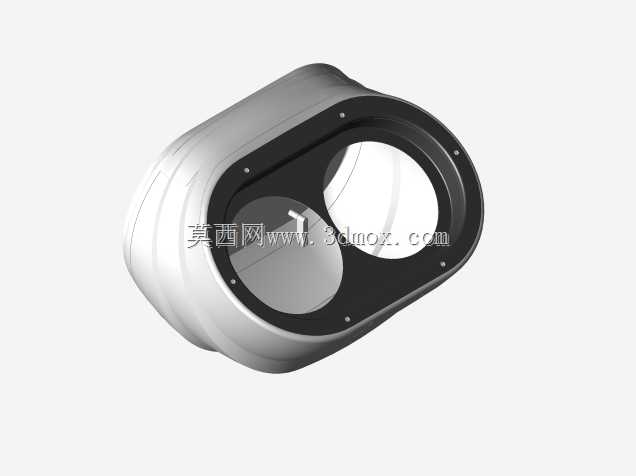

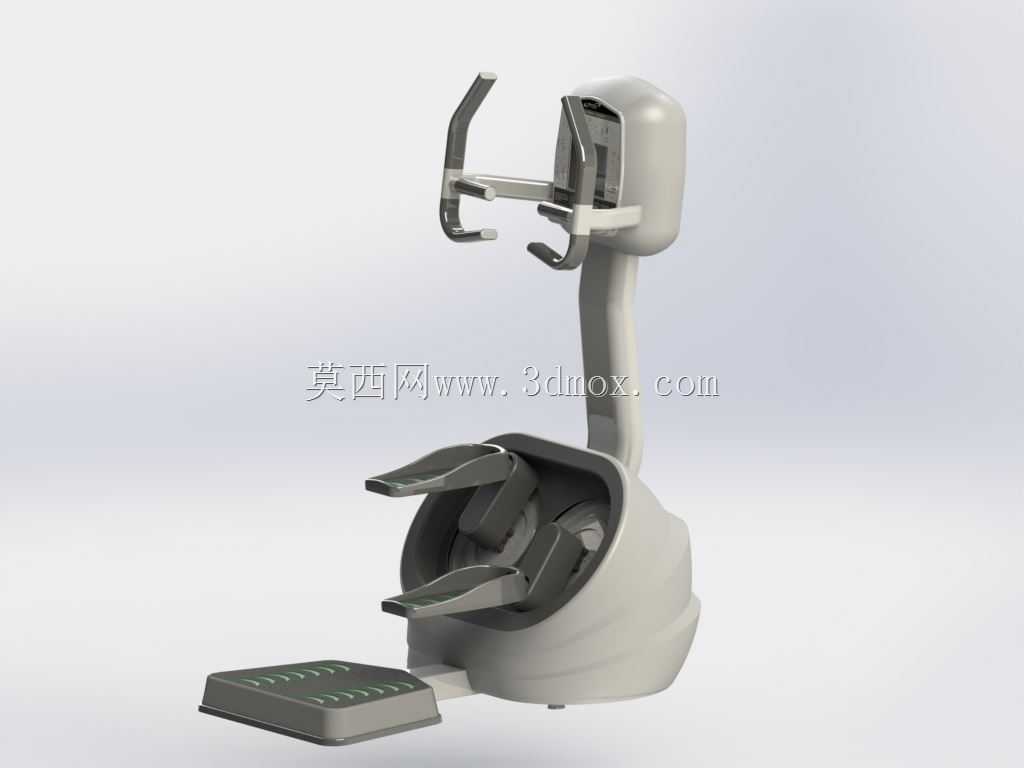

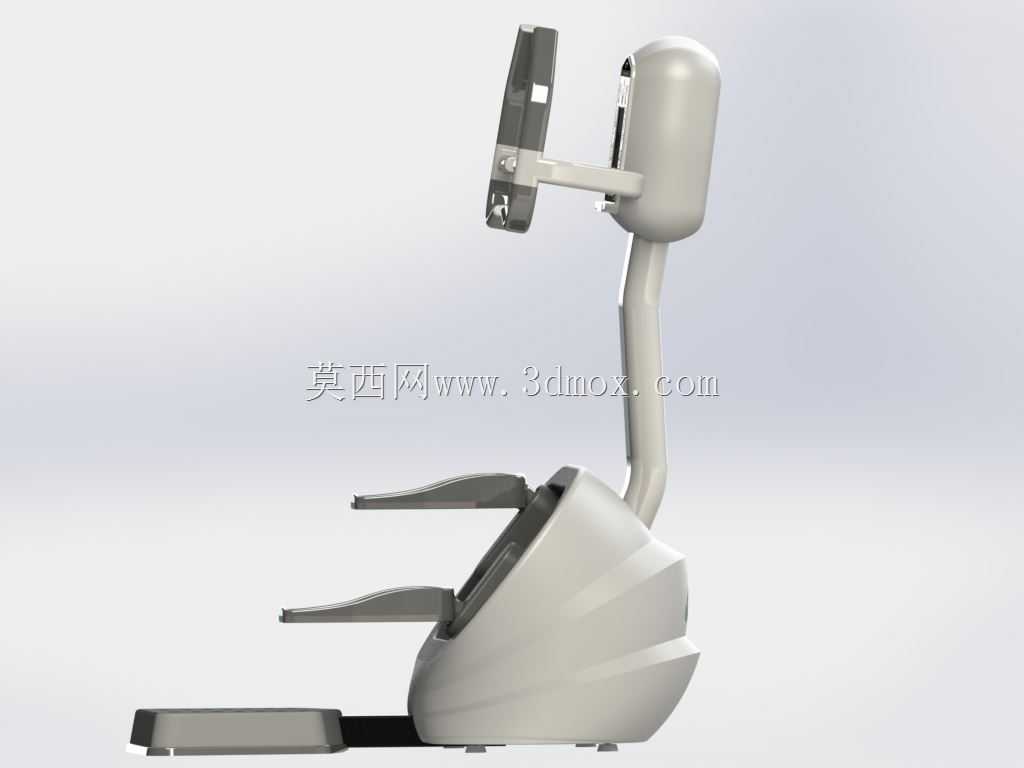

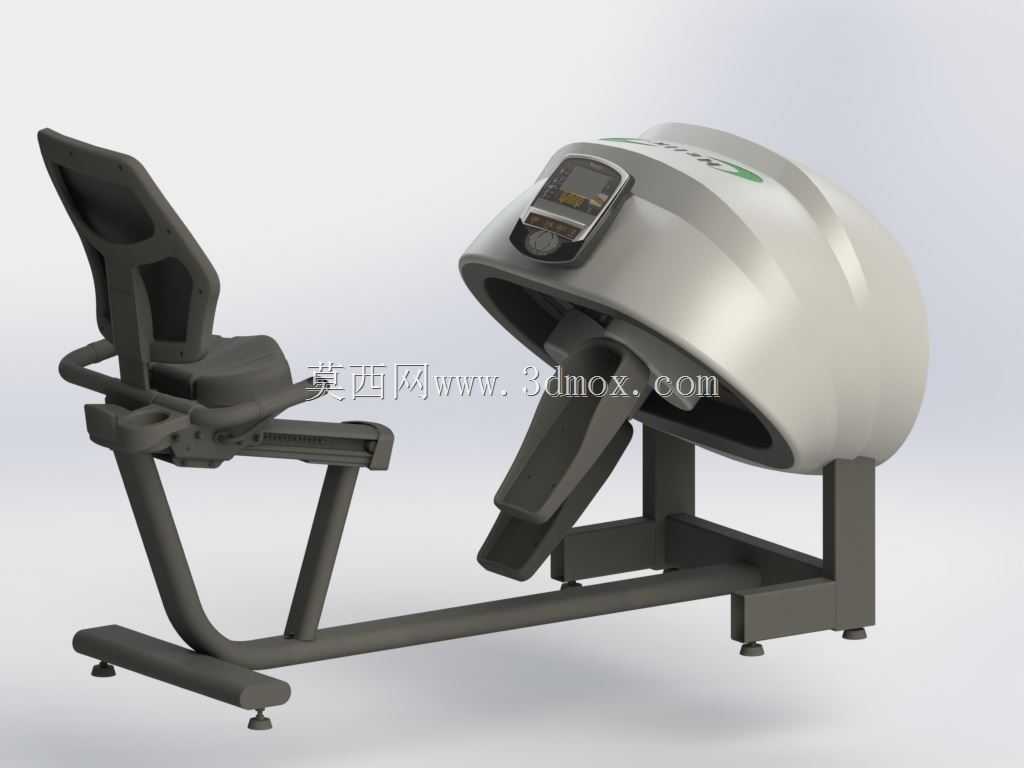

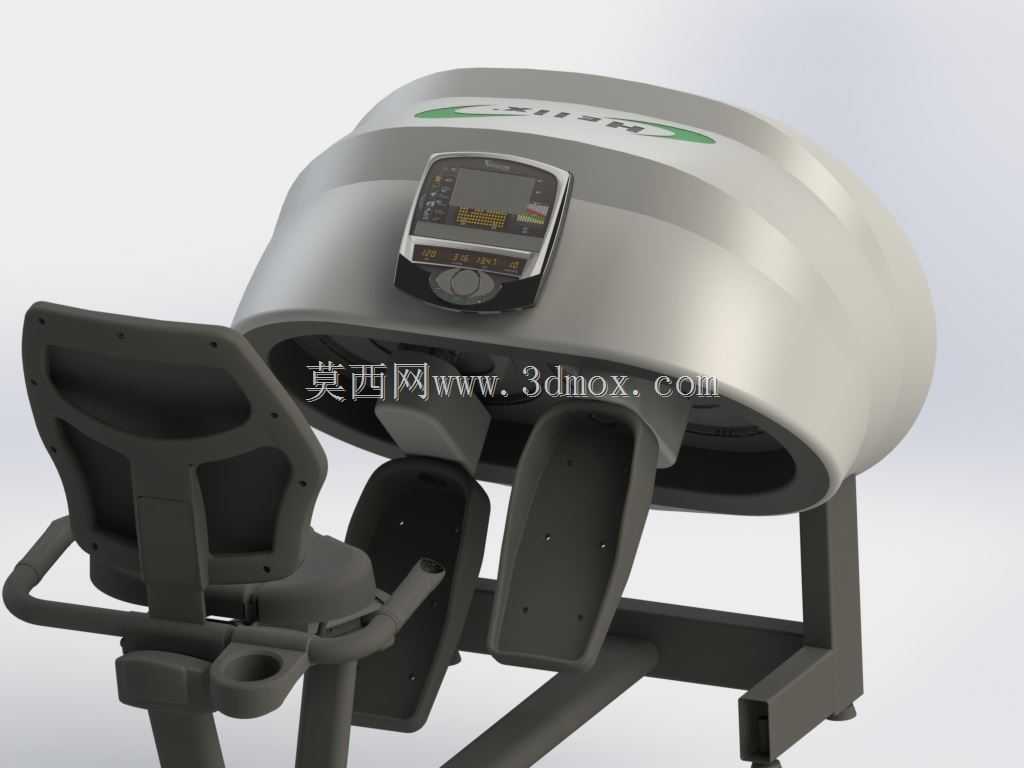

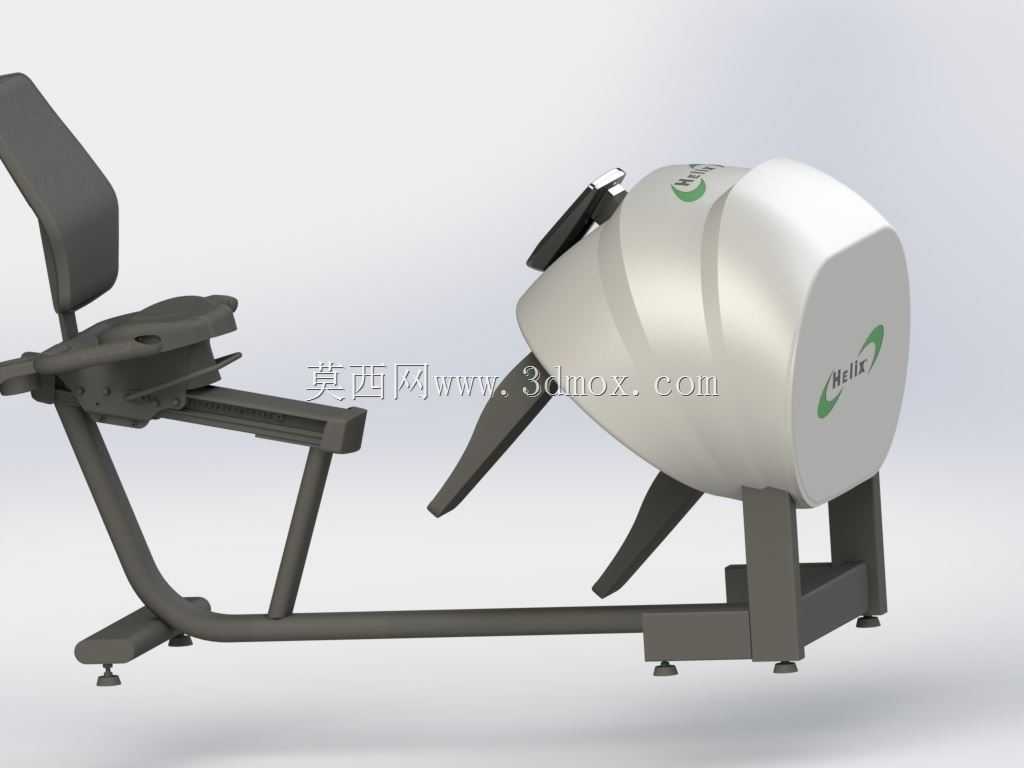

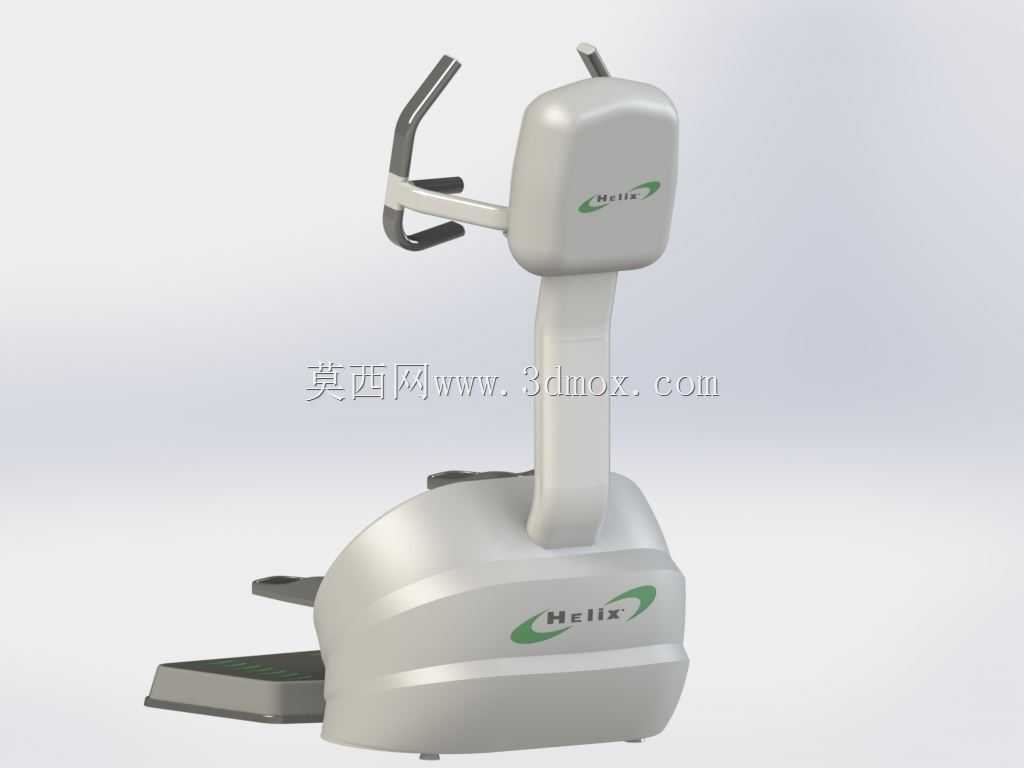

该护罩结构主要应用于商用健身场馆内的螺旋式椭圆训练设备，这类设备多布置在连锁健身房、企事业单位职工活动中心、社区健身服务站点等场景，日常使用频次高，人员流动大，对外壳的抗磕碰、耐脏污、易清洁性能有明确要求。护罩作为设备的外露覆盖件，核心作用是包裹设备内部的磁阻传动组件、电控传感模块与连接走线，避免运动过程中用户衣物、肢体卷入传动间隙，同时阻隔日常清洁时的水渍、场馆内的灰尘进入设备内部，降低内部构件的锈蚀、卡滞风险，也能让设备整体外观更规整流畅，契合商用健身空间的视觉布置需求。设计阶段优先考量制造成本管控，选用通用模塑塑料作为基材，壳体壁厚均匀控制在2mm，既规避了壁厚不均导致的注塑缩痕、翘曲变形问题，也能在满足结构强度要求的前提下尽可能压缩原料用量，适配大批量注塑生产的工艺要求。护罩的曲面造型完全贴合内部传动机构的运动包络边界，安装时通过侧边预留的卡扣位与设备主支架的定位柱配合，不需要额外设计复杂的连接结构，装配工序简单，后期场馆运维人员拆卸清洁、检修内部构件时也能快速拆装，不需要专用工装。护罩表面预留了品牌标识的贴合区域，弧度经过反复调整，不会出现标识粘贴起翘、积灰藏污的问题，边缘位置全部做了R3以上的圆角过渡，避免用户上下设备时被锐边磕碰。从安装边界来看，护罩下部轮廓完全匹配设备底座的安装基面，和踏板组件的运动轨迹预留了5mm的安全间隙，不会在踏板往复运动时产生摩擦异响；上部衔接立柱护罩的位置做了错位止口设计，能避免拼接缝隙外露，也能防止清洁用水顺着缝隙流入立柱内部的电控仓。针对商用场景高频使用的特点，壳体的受力薄弱位置，比如靠近扶手连接端的区域，做了局部的隐式筋条加强，筋条厚度控制在壁厚的0.6倍，避免表面出现缩印，同时能承受用户倚靠、轻微撞击的载荷，不会出现壳体开裂的问题。整体设计没有冗余的复杂结构，所有曲面都可以通过常规注塑模具加工实现，不需要特殊的抽芯、斜顶结构，能有效压低模具开发与单件生产的成本，适配健身器材行业批量投产的成本控制要求。
