47.1mm方管垂直水平三通铝联轴器

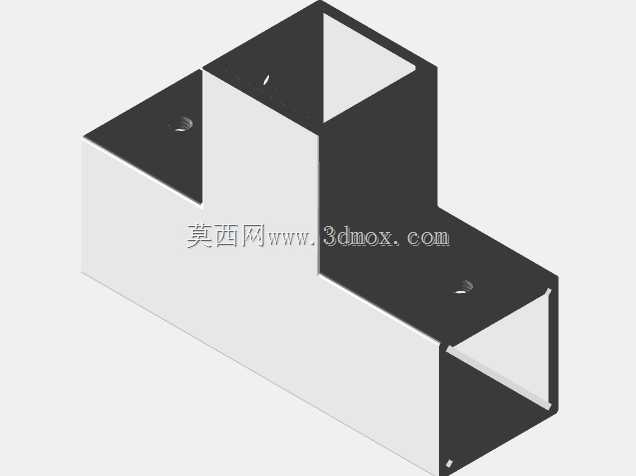

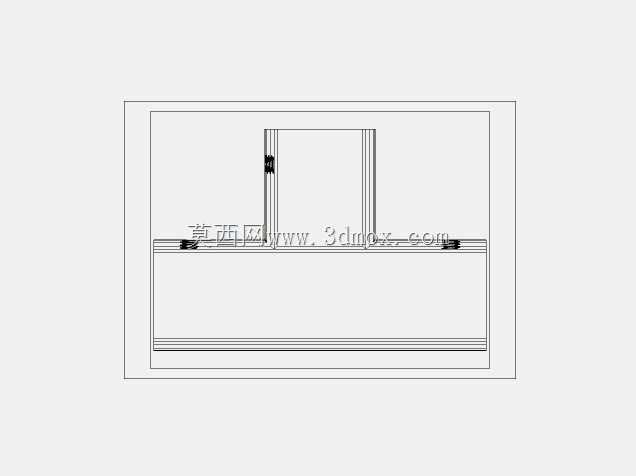

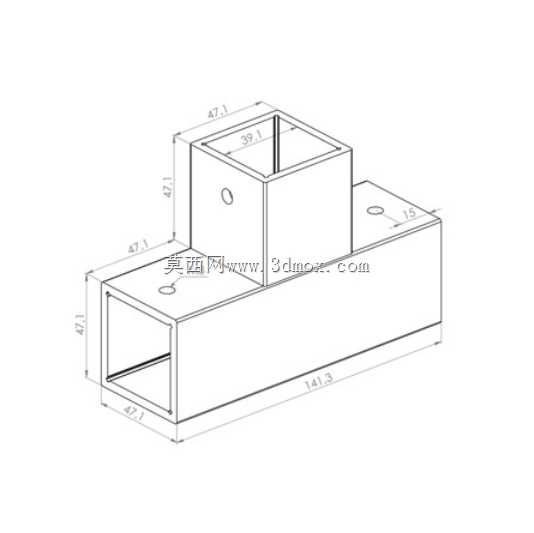

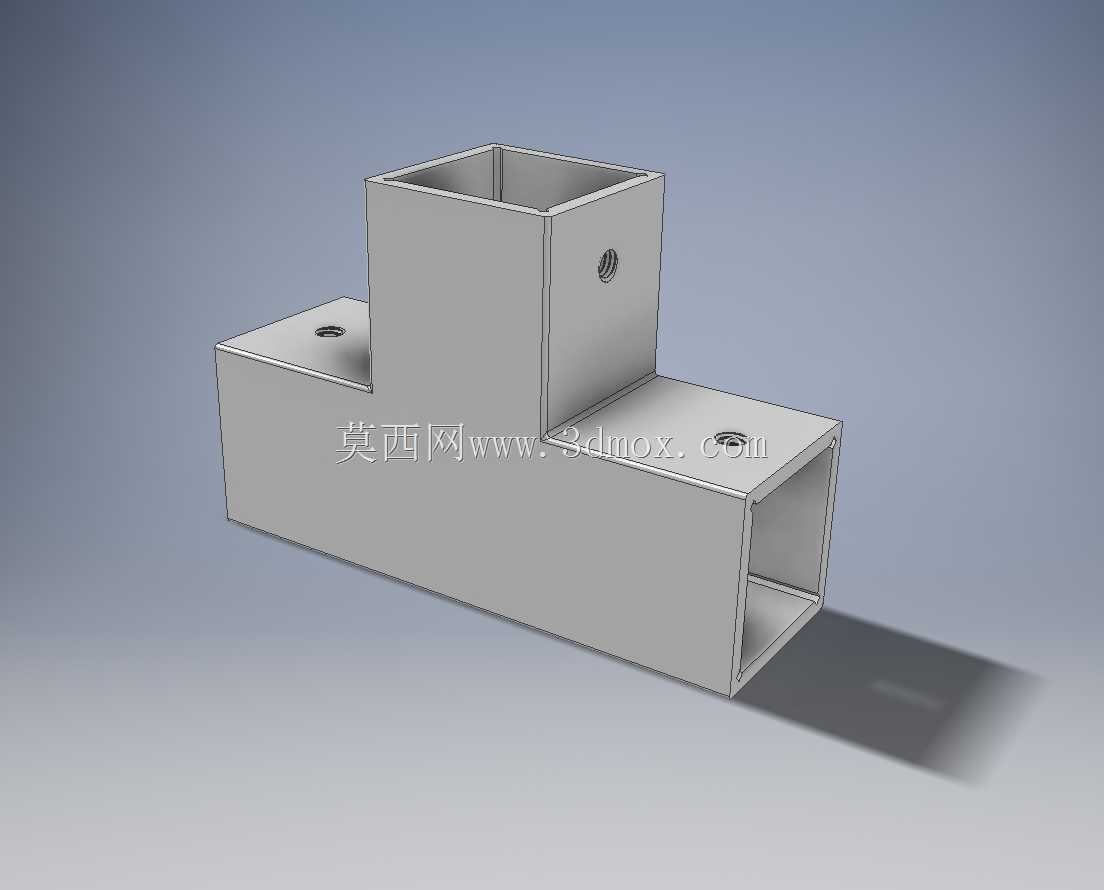

在模块化铝型材框架搭建、工业管路布设、轻型设备机架组装的现场作业中，这类适配47.1mm规格方管的三通铝联轴器是高频使用的接驳构件，主要解决铝管之间垂直与水平方向的交汇连接需求，无需对管材做焊接、攻丝等破坏性加工，就能快速完成多方向管路的拼接固定。从结构设计来看，该构件采用一体成型的三通腔体结构，水平方向设置贯通的方管容纳腔，可穿入同规格的横向铝管，垂直方向设置独立的竖向方管容纳腔，用于承接垂直方向的管材，三个接口的内腔尺寸严格匹配47.1mm方管的外轮廓公差，管材插入后不会出现旷量，配合腔体侧壁预留的紧定螺丝孔，拧入紧定螺钉后即可完成管材与联轴器的刚性锁固，避免拼接后出现轴向窜动或角度偏移。设计阶段优先考虑了现场装配的便捷性，所有接口的端口都做了微小的导入倒角，管材插入时无需精准对位就能顺利滑入腔体，降低现场安装的对位难度；侧壁的螺丝孔位置经过受力校核，设置在腔体受力的中性层位置，紧定螺丝锁紧时不会造成腔体侧壁变形，同时螺丝孔的深度刚好匹配标准紧定螺钉的长度，避免螺丝顶穿管材内壁造成管内空间受阻。从安装边界来看，该联轴器的水平腔体总长度适配常规双段管材的接驳跨度，竖向腔体的高度满足垂直方向管材的插入深度要求，安装完成后整体外轮廓没有突出的尖锐棱角，不会对后续管线布设、外围护板安装造成干涉；构件整体采用铝合金材质成型，自重较轻但结构强度足够，既能满足轻型框架的承重要求，也不会给整体管路系统增加过多额外负载。实际应用中，这类构件常被用于自动化设备的外围防护栏搭建、车间物料流转的轻型货架组装、压缩空气管路的分支接驳、展览展示用的模块化框架拼接场景，相比传统的焊接连接方式，采用这类联轴器拼接的框架可以反复拆装调整，后期改造成本更低，且连接位置的防锈能力更强，不会出现焊接位置锈蚀断裂的问题。在三维建模过程中，需要严格控制三个腔体的同轴度与垂直度公差，尤其是水平方向贯通腔的同轴度偏差需要控制在合理范围内，否则会出现横向管材无法顺利穿通的问题；竖向腔体与水平腔体的垂直度偏差也需要严格把控，避免拼接后垂直方向管材出现倾斜，影响整体框架的安装精度。
