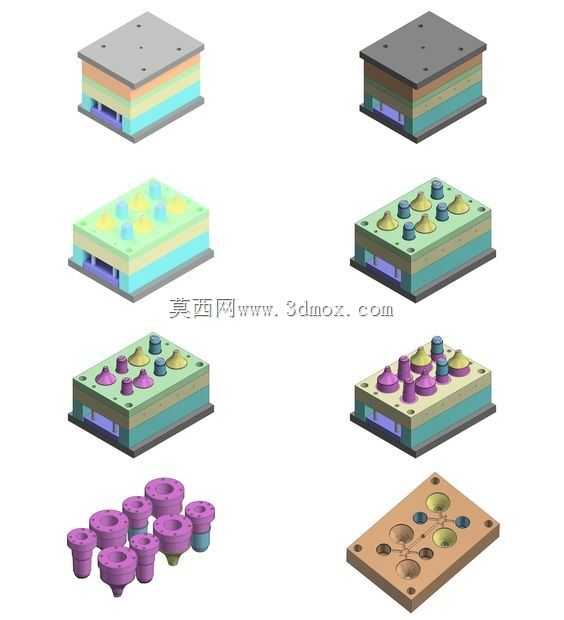

一模两件灯泡座注塑模具上部结构

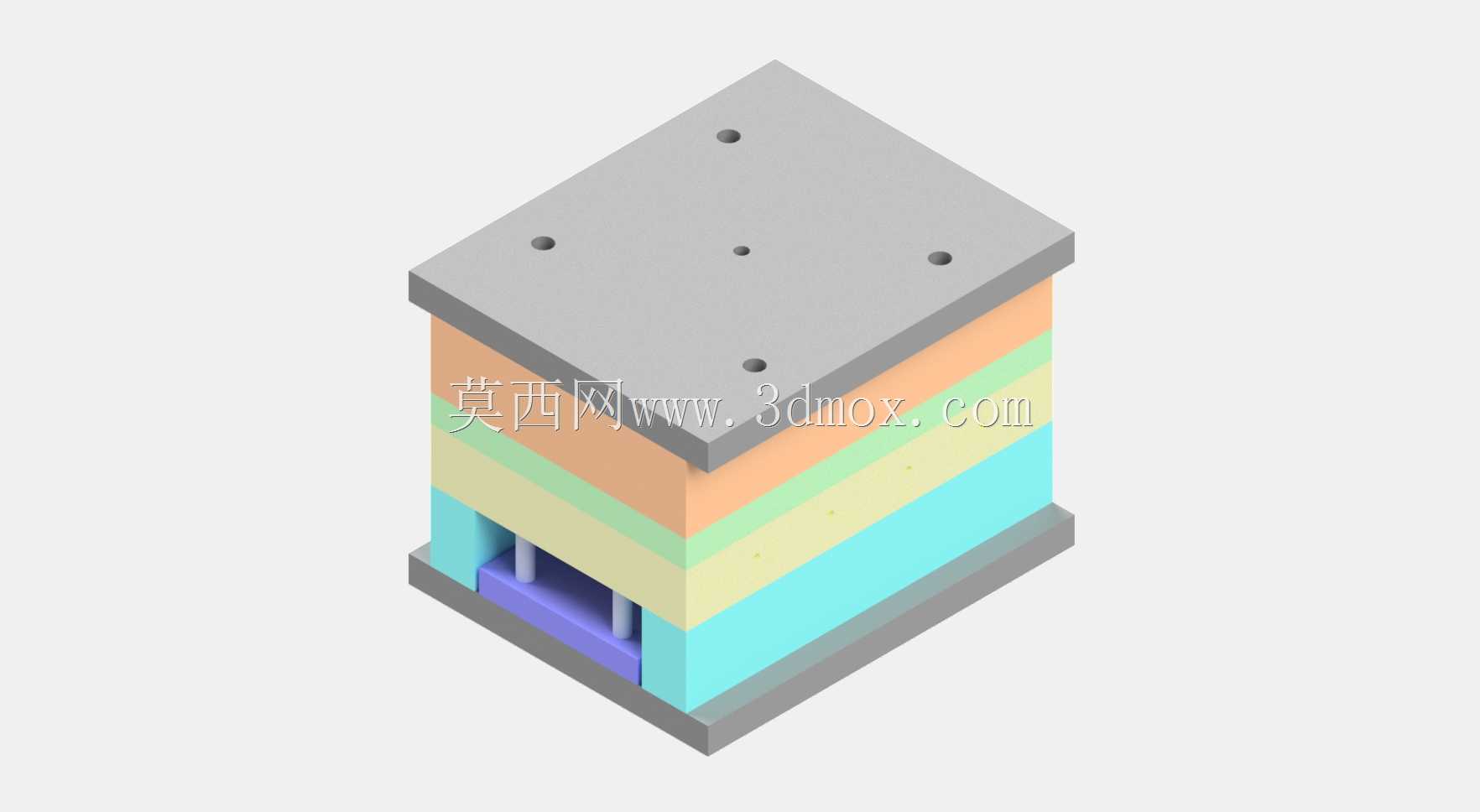

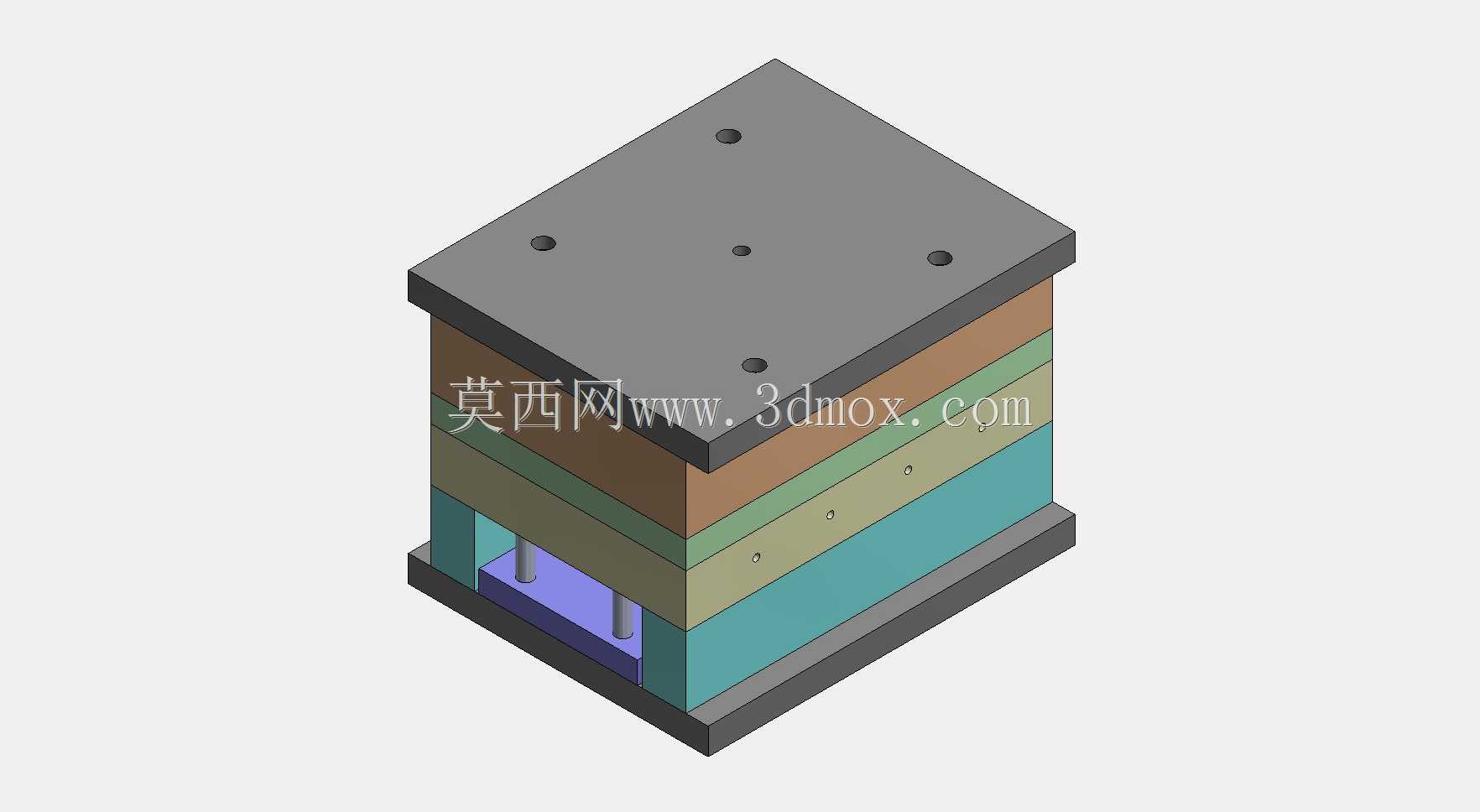

这套模具上部结构针对灯泡座塑件的批量注塑生产设计，适配卧式注塑机的安装工位，模架整体采用标准模坯规格，上下安装面的平行度公差控制在0.02mm以内，可直接匹配常用吨位注塑机的拉杆间距与定位圈尺寸，无需额外加装过渡垫板。从实际生产场景来看，灯泡座作为照明灯具的基础装配件，需要兼顾绝缘性能与装配尺寸精度，塑件上的卡扣位、螺纹安装柱、穿线孔结构都对模具成型精度提出了明确要求，这套结构采用一模两件的型腔布局，在保证单个塑件成型质量的前提下，最大化利用注塑机的射胶量与锁模力，有效降低单件生产的能耗与周期。

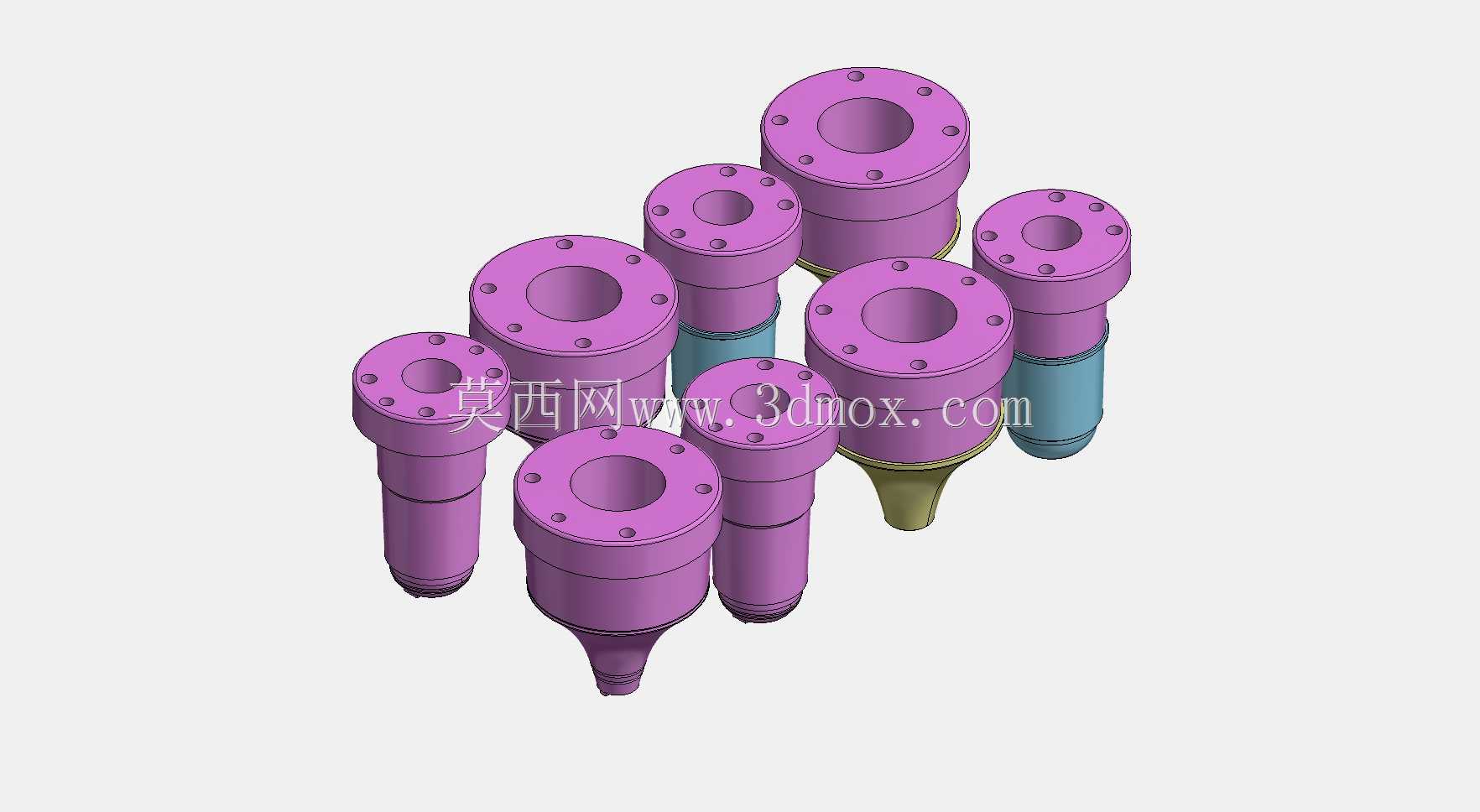

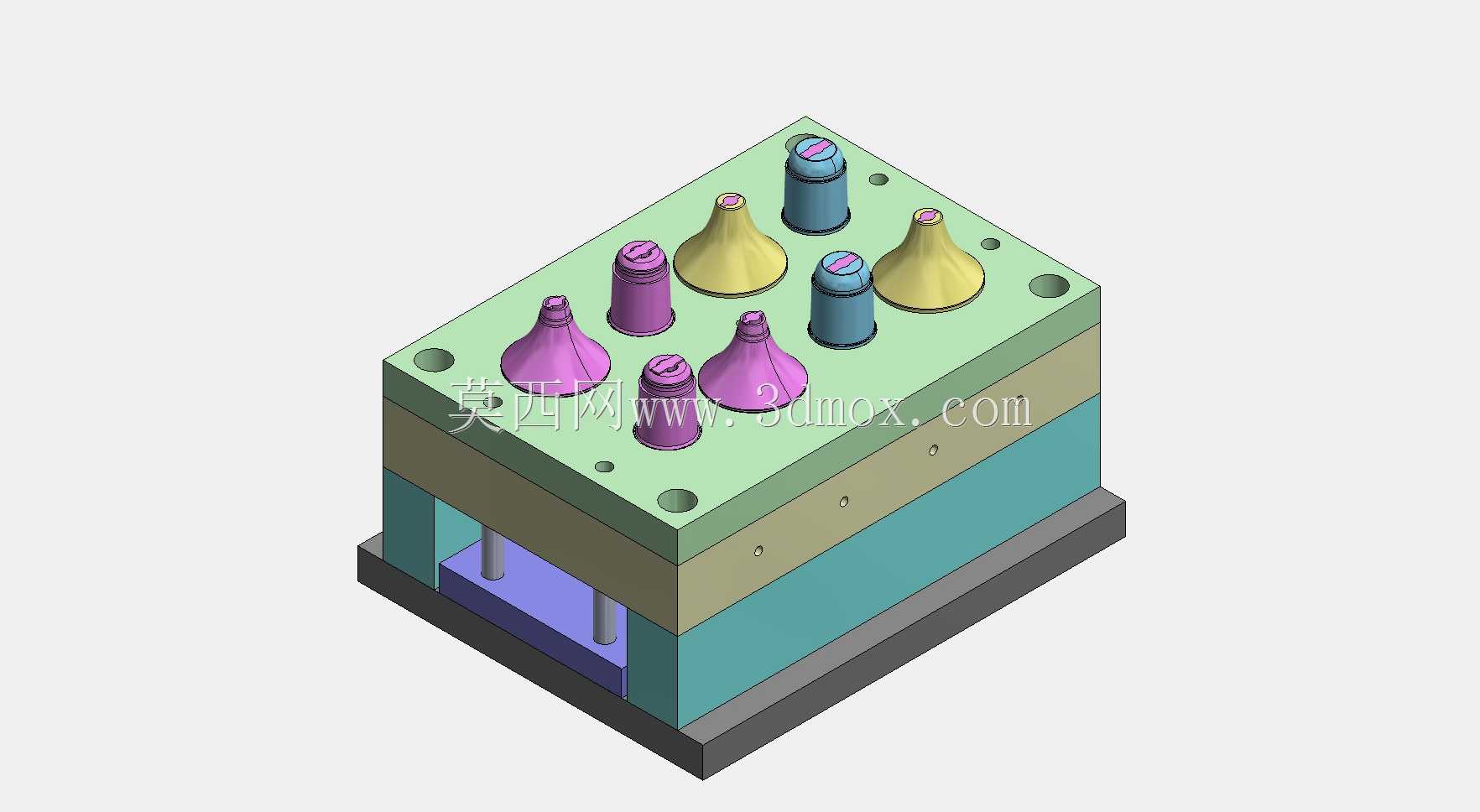

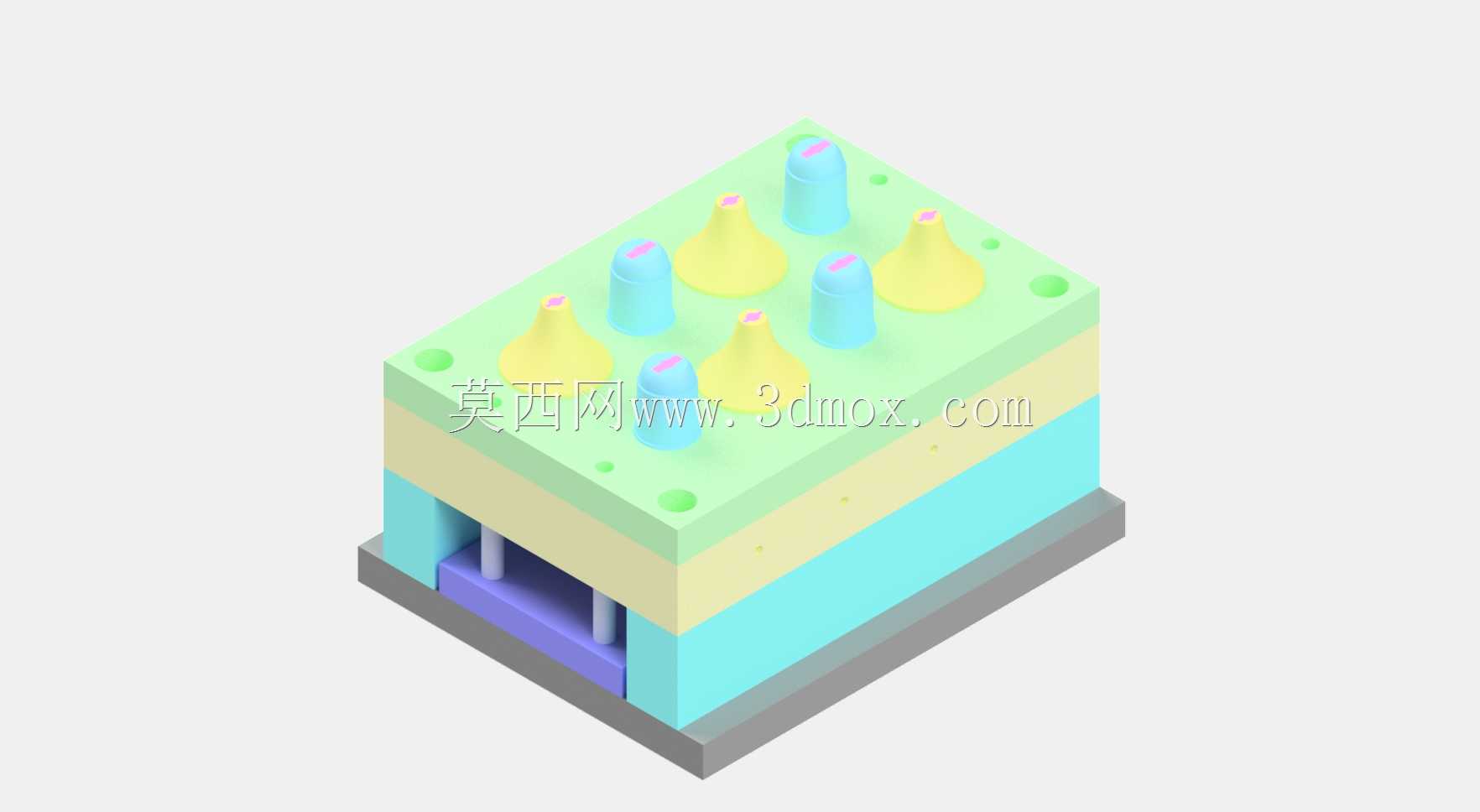

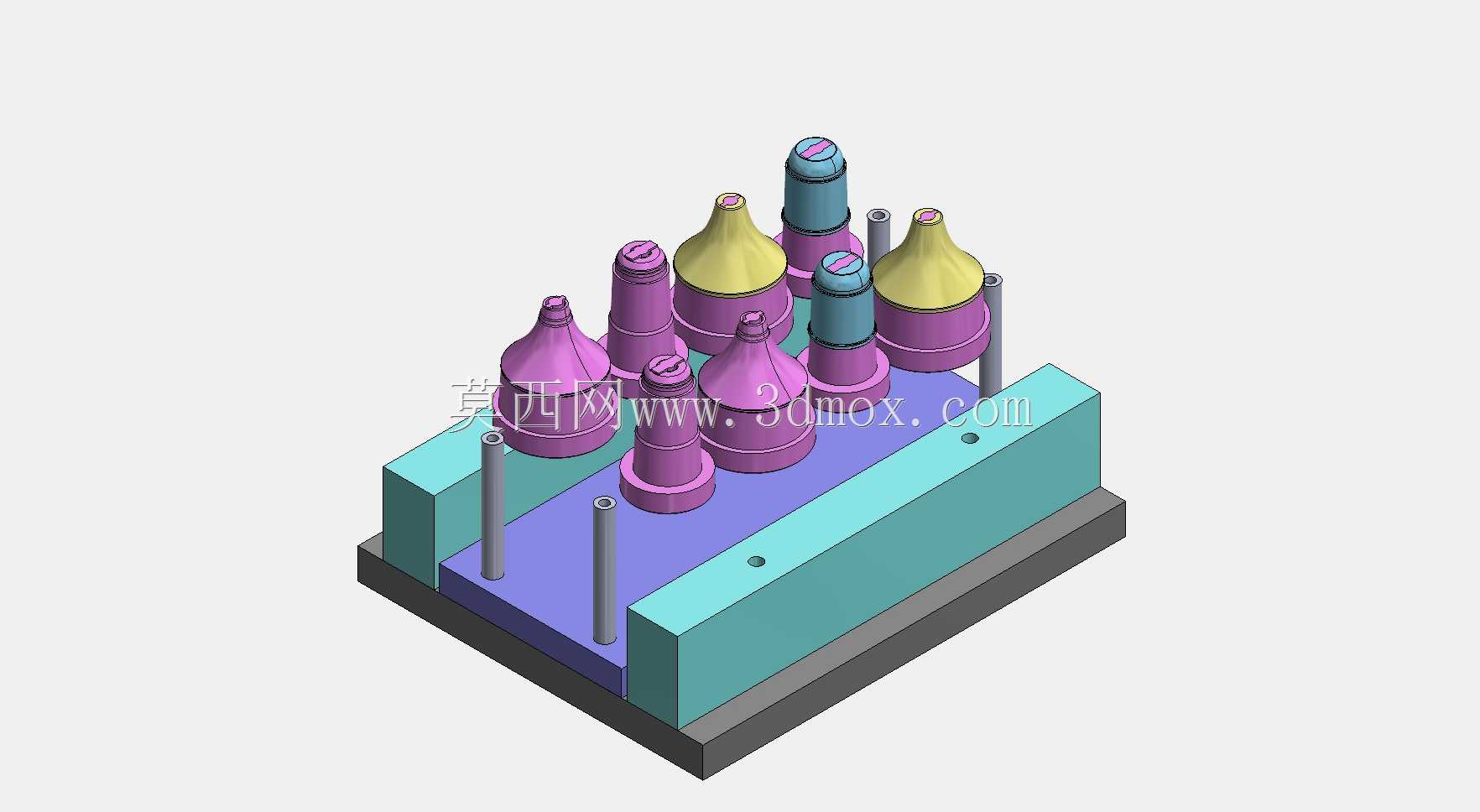

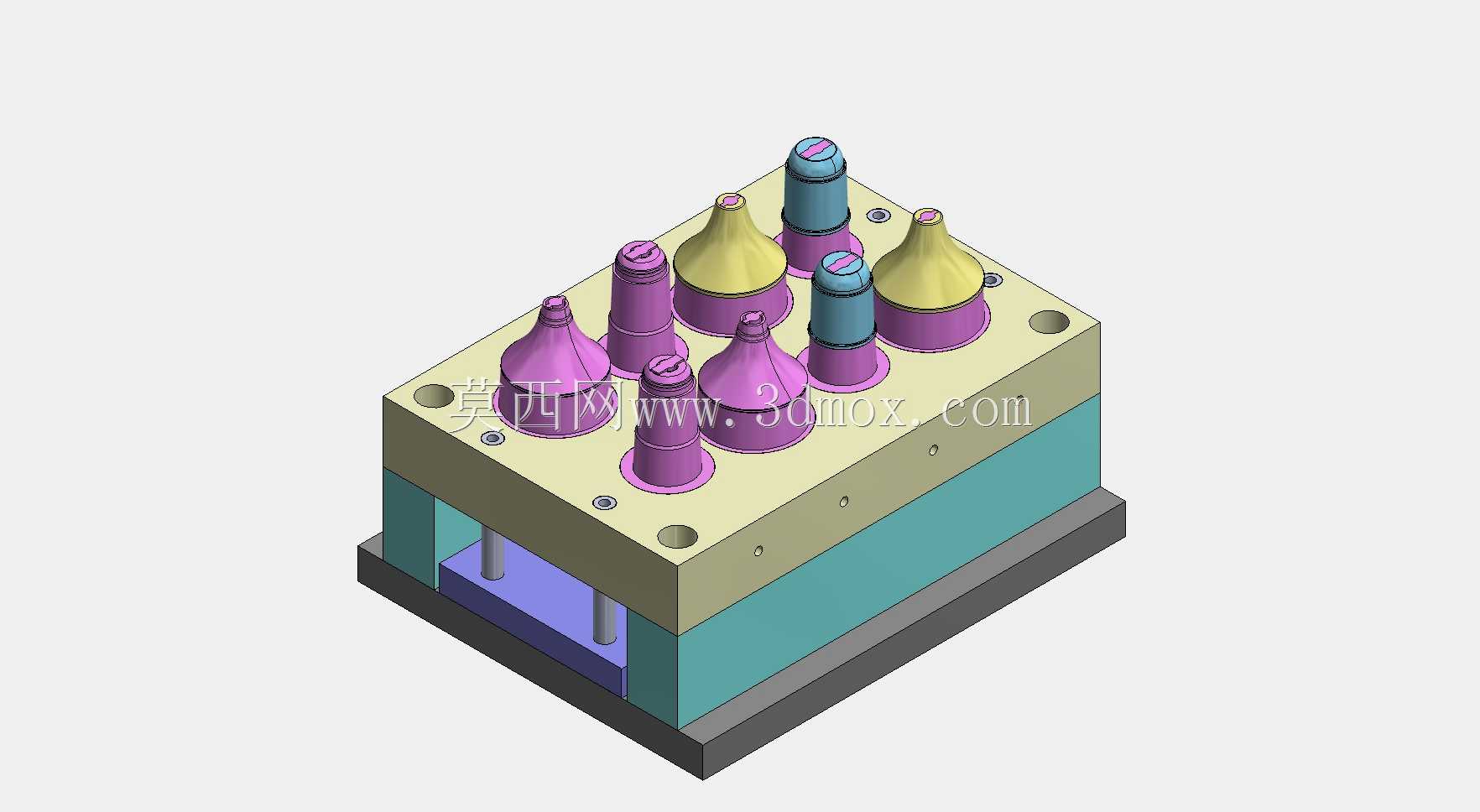

设计过程中优先考虑了分型面的选择，将分型面设置在塑件外观面的非可见区域，避免浇口痕迹与飞边影响塑件后续的表面装配；型腔部分采用镶拼式结构，针对灯泡座上的细小凸台、柱位单独加工镶件，既方便后续磨损后的更换维护，也能在加工阶段通过拆分零件降低整体加工难度，保证细小结构的成型精度。冷却水路围绕型腔均匀排布，进出水路径采用循环式设计，可在注塑过程中快速带走型腔内的热量，缩短塑件冷却定型时间，避免因冷却不均导致的塑件翘曲、缩痕问题。

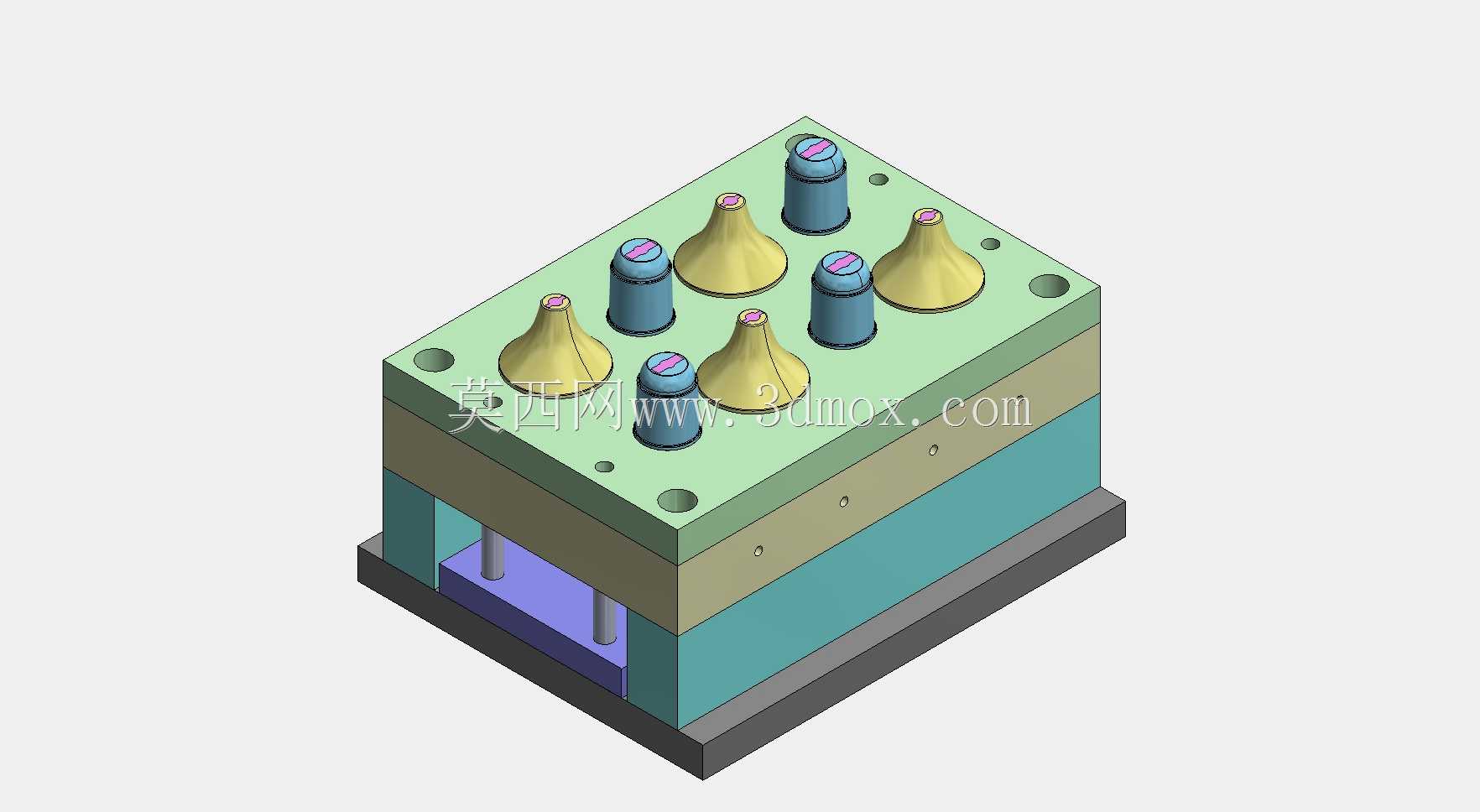

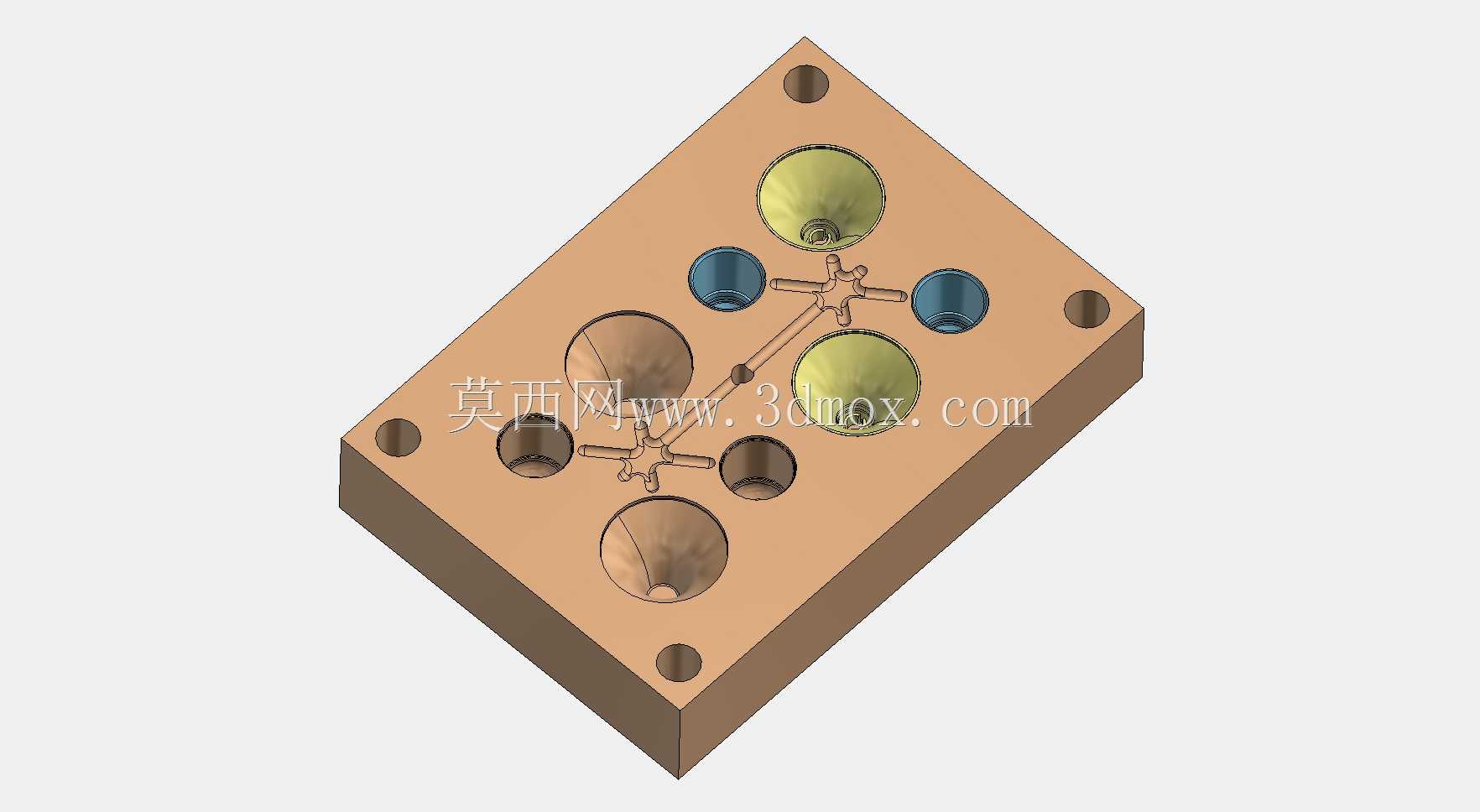

从结构细节来看，模具上部的定模部分整合了浇口套、定位环、型腔镶件、冷却水道等核心组件，浇口采用侧浇口形式，位置选在塑件的边缘非外观面，浇口去除后残留痕迹小，不会影响灯泡座与灯头组件的装配配合。导向机构采用标准导柱导套配合，导柱设置在定模侧，合模时可提前导向定位，避免动定模错位导致的型腔擦伤；同时在模具四周设置了承压块，承受注塑过程中的锁模压力，减少模架的长期形变，延长模具整体使用寿命。

针对灯泡座塑件的表面分离需求，这套结构在分型位置做了精准的封胶面设计，封胶面宽度控制在8-10mm，既保证合模后的封胶效果，避免飞边产生，也不会因封胶面过大导致合模贴合难度提升。实际生产验证中，这套结构可稳定适配常用的PP、PC等绝缘塑料原料，成型后的塑件尺寸公差可控制在MT5级以内，满足灯泡座后续与导电组件、灯罩部件的装配公差要求，无需额外的二次修配加工。
