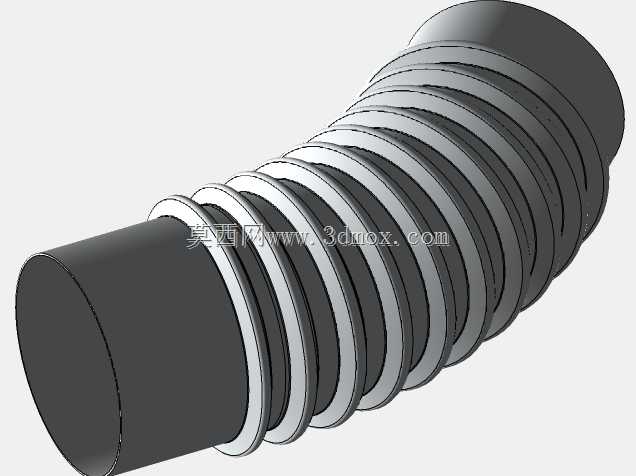

带环形波纹结构的柔性连接软管

这类带环形波纹结构的柔性软管，在工业管路布设场景中承担着补偿位移、缓冲振动、适配安装偏差的核心作用，常见于气动系统、液压回路、给排水管路、通风除尘系统的硬管衔接段，也会用于设备本体与外接管路之间的过渡连接，抵消设备运行产生的振动传递，避免硬管接口受交变应力出现开裂渗漏。从结构设计来看，管身采用等距环形波纹排布，每一圈波纹的凸起与凹陷都做了等半径圆弧过渡，没有尖锐的应力集中棱角，这种结构能让管身在径向、轴向、角向都具备一定的形变余量，既可以在一定范围内拉伸压缩，也能适应小角度的弯折偏转，不会像光面硬管那样一旦出现安装错位就无法装配。两端的平直连接段做了等直径圆柱设计，表面粗糙度控制在适配卡箍、快插接头压装的区间，装配时可以直接套入对应外径的硬管接头，通过卡箍锁紧就能实现密封连接，不需要额外加工焊接坡口，现场安装效率更高。设计这类软管的时候，首先要确认两端连接段的外径尺寸与对接管路的内径匹配公差，过大会导致装配困难，过小则会出现密封不严渗漏的问题；其次要核算波纹段的波距、波高参数，波距过小会限制管身的弯折角度，波高过大则会降低管身的承压能力，需要根据实际应用场景的工作压力、所需补偿量来平衡两个参数的取值。波纹的壁厚也要做梯度考量，过薄会导致管身承压不足容易鼓包破裂，过厚则会让管身刚性过大失去柔性补偿的作用。在安装边界上，这类软管不能作为承重结构使用，安装时要预留足够的形变空间，不能强行拉伸或过度弯折来弥补安装距离的偏差，否则会大幅缩短使用寿命；两端连接段的插入深度要达到设计要求，卡箍的锁紧位置要避开波纹段，卡在平直段的中部位置，避免锁紧时压坏波纹结构导致泄漏。日常使用中，这类软管可以吸收设备启停、管路压力波动带来的轴向窜动，也能隔离设备运行产生的振动向管路远端传递，降低管路系统的共振风险，在一些有小幅相对位移的部件连接场景，比如移动工位的气动工具供气、振动设备的出料口衔接，这类波纹软管的适配性远高于硬管连接。
