星形手拧调节紧固旋钮结构设计

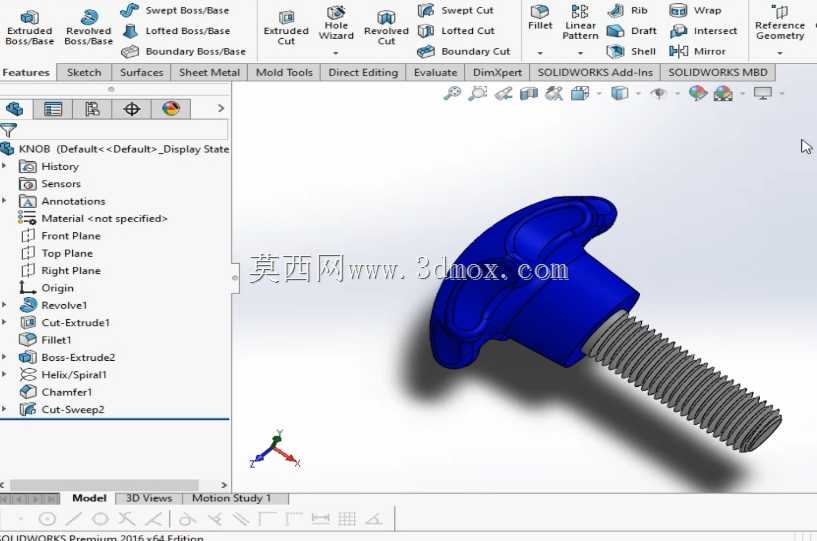

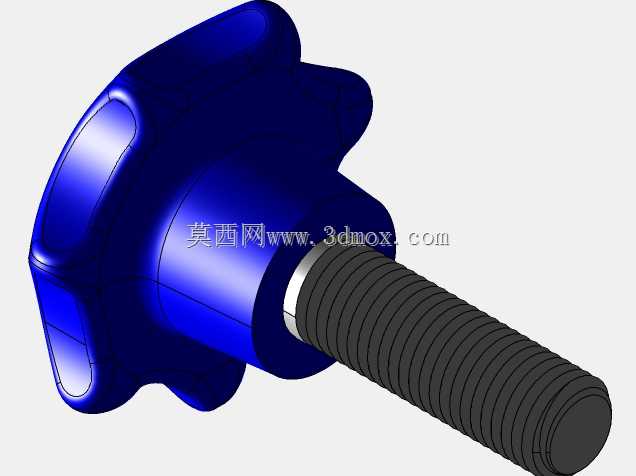

这款星形旋钮是工业场景中应用极广的手动操作紧固件，日常在各类工装夹具、检测治具、小型设备调节工位、机柜门板、输送线侧挡调整结构上都能见到它的身影，核心作用是无需额外工具，仅靠手部施力就能完成锁紧、调节、松脱操作，大幅降低现场操作的工具依赖，提升工位调整效率。从结构设计来看，头部采用多瓣星形外轮廓，这种造型并非单纯为了美观，而是充分考虑人手握持施力的受力点分布，每一个凸起的瓣边都能贴合指腹发力面，相比圆形滚花旋钮，在同等手部施力下能获得更大的锁紧扭矩，即便手上沾有少量油污或佩戴薄款劳保手套，也能稳定施力不会打滑，避免操作时出现滑脱伤手的情况。旋钮头部下方做了小直径的轴颈过渡，安装时这个位置可以贴合被固定件的安装面，避免头部注塑或加工的分型毛刺直接刮蹭工件表面，同时也能保证旋钮旋转时的同轴度，不会出现偏心晃动。下部的螺纹段采用标准公制三角螺纹，牙型角经过建模时的标准校验，和常规同规格螺母、螺纹孔具备完全互换性，不需要额外定制配套连接件，选型替换时直接匹配对应螺纹规格即可。设计过程中特意在螺纹与头部衔接的位置做了小尺寸倒角，一方面是去除螺纹起始端的锐边，避免安装时刮伤螺纹孔入口的漆面或镀层，另一方面也能让螺纹更顺畅地旋入安装孔，不会出现首牙对中困难的问题。从安装边界来看，这类旋钮的头部外径通常根据螺纹规格做匹配设计，选型时需要预留足够的手部操作空间，周边不能有高出安装面的凸台结构，否则旋转时手指会被周边结构干涉，无法完成整周旋转操作；螺纹长度则根据被固定件的叠层厚度选择，需要保证旋入后至少有3-5个完整牙型啮合，才能达到可靠的锁紧强度，避免受振后出现松脱。在非金属检测设备、食品包装生产线的可调护栏结构上，这类旋钮的应用尤其普遍，因为日常换型、调整工位频次高，不需要工具就能快速操作，能大幅缩短换线等待时间，同时星形头部的造型没有尖锐棱角，即便操作人员误碰到旋转中的旋钮，也不会造成严重的磕碰划伤，符合设备安全设计的基本要求。建模过程中对头部的曲面过渡做了连续曲率处理，没有突兀的棱角，既方便后续做表面处理，也能提升握持的舒适度，长时间操作也不会硌手。
