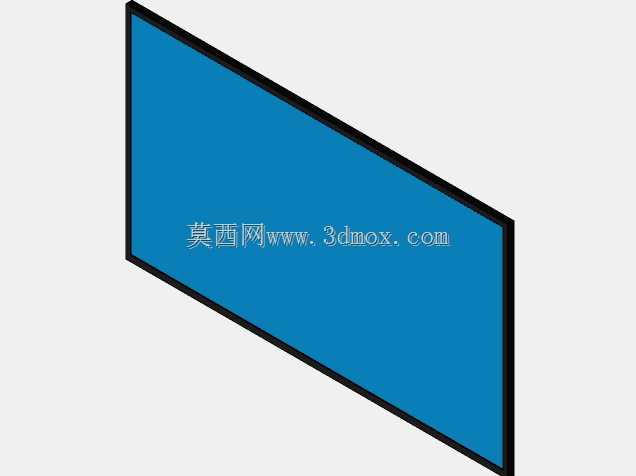

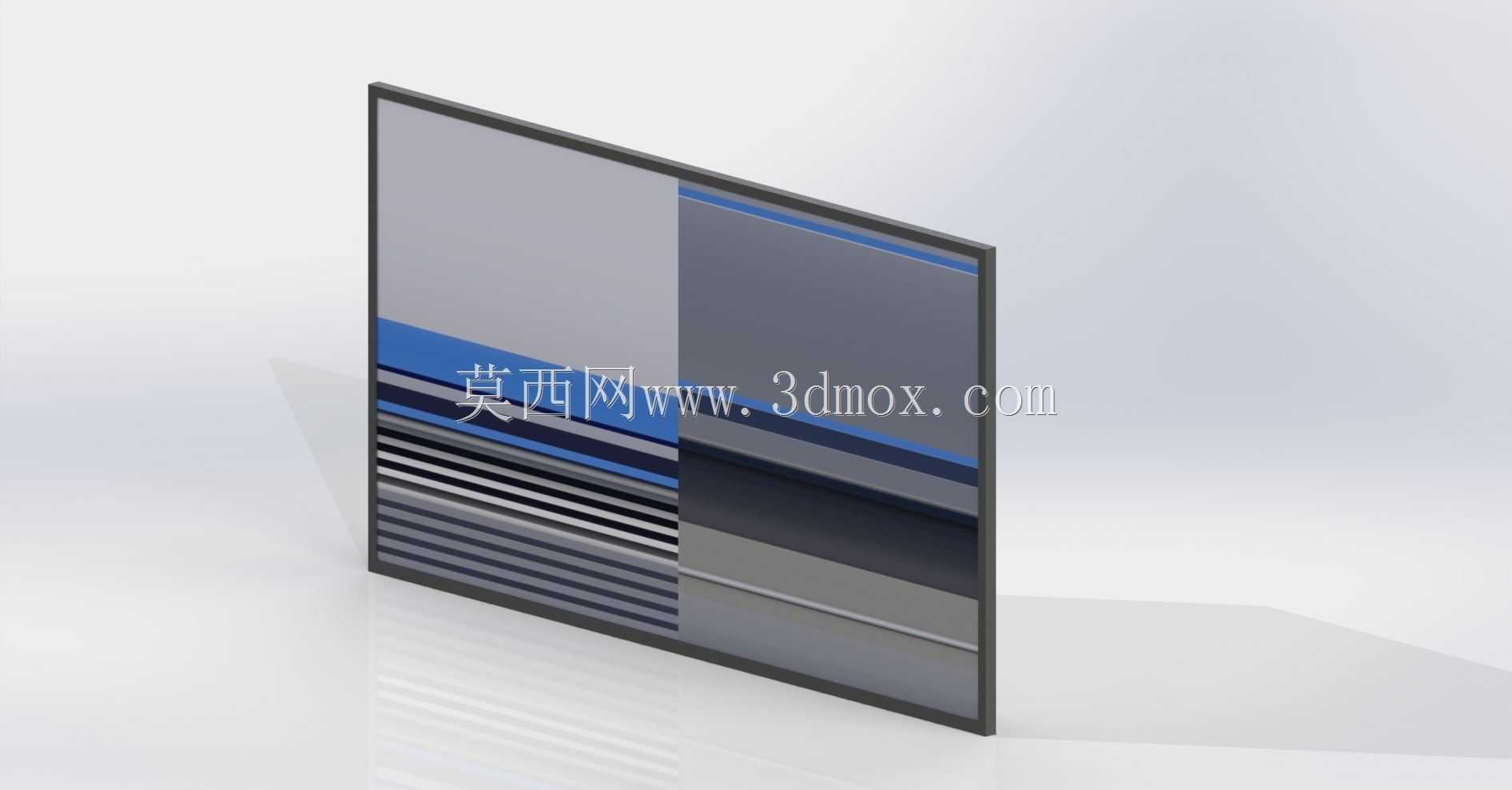

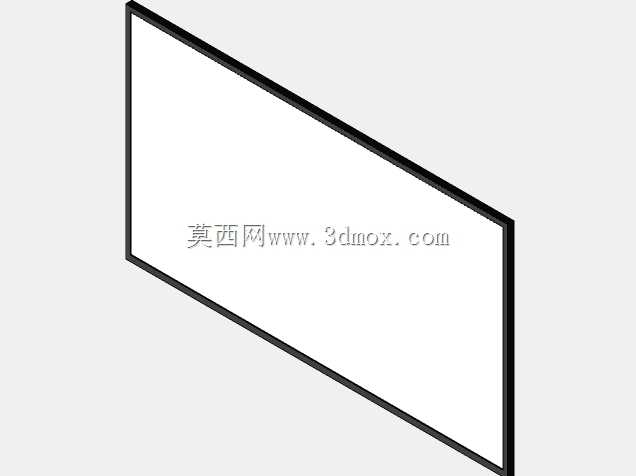

42英寸平板液晶电视外观结构建模

做这个模型的初衷，是之前做展厅多媒体点位布局方案时，找不到比例准确的通用42寸电视参考件，很多现成模型要么边框厚度失真，要么屏幕比例不对，放到装配体里和壁挂支架、墙面预留位对不上，索性自己按实际量产机型的通用参数搭了这个结构。日常做商装布展、智能家居样板间搭建、会议室多媒体系统排布的时候，这类显示终端的模型使用率极高，毕竟42寸是小空间商用展示、家用次卧、小型会议场景里的主流尺寸，既不会因为屏幕太小导致观视距离受限，也不会因为尺寸过大挤占狭小空间的通行区域。建模的时候先把安装边界卡死，整机厚度控制在常规窄边框机型的通用区间，背部预留的壁挂孔位完全符合通用VESA挂装标准，不管是配壁挂支架、桌面底座还是立式移动展架，都能直接在装配体里完成配合约束，不用再二次调整孔位坐标。屏幕部分做了分层处理，最外层是高透的钢化玻璃保护层，中间是液晶显示层，背部是背光模组的简化结构，没有做过于细碎的内部电路板细节，毕竟这个模型的核心使用场景是布局演示、外观方案匹配，不是做电视本身的结构拆解，冗余的内部特征只会拖慢大装配体的运行效率。边框部分做了微弧的边角处理，没有用尖锐的直角，符合现在消费类电子产品的安全设计规范，下边框的宽度略窄于上左右三边，符合主流机型的视觉配重设计，实际落地的时候不管是嵌入墙面柜体还是直接壁挂，下边框的视觉存在感更弱，能让屏幕的视觉占比更高。做场景装配的时候要注意，这个尺寸的电视最佳观视距离在1.8米到2.5米之间，模型里屏幕的基准面可以直接作为显示输出的参考面，做展厅动线设计的时候可以直接以此为基准排布观众停留区域，不用再额外换算屏幕的可视角度边界。背部的走线槽位置也做了简化示意，做集成方案的时候可以直接从预留的走线位引出电源线、信号线模型，避免方案里出现线缆和墙体、支架干涉的问题。之前用这个模型做过连锁门店的产品展示区方案，把屏幕模型嵌入到定制的展示柜预留腔体内，因为外形尺寸和安装孔位都按通用参数做的，后期现场安装的时候实际设备和方案模型的匹配度很高，没有出现预留尺寸偏差、挂点对不上的问题，比随便找的比例失真的模型实用性强很多。
