九工位七列矩阵级进冲压模具结构

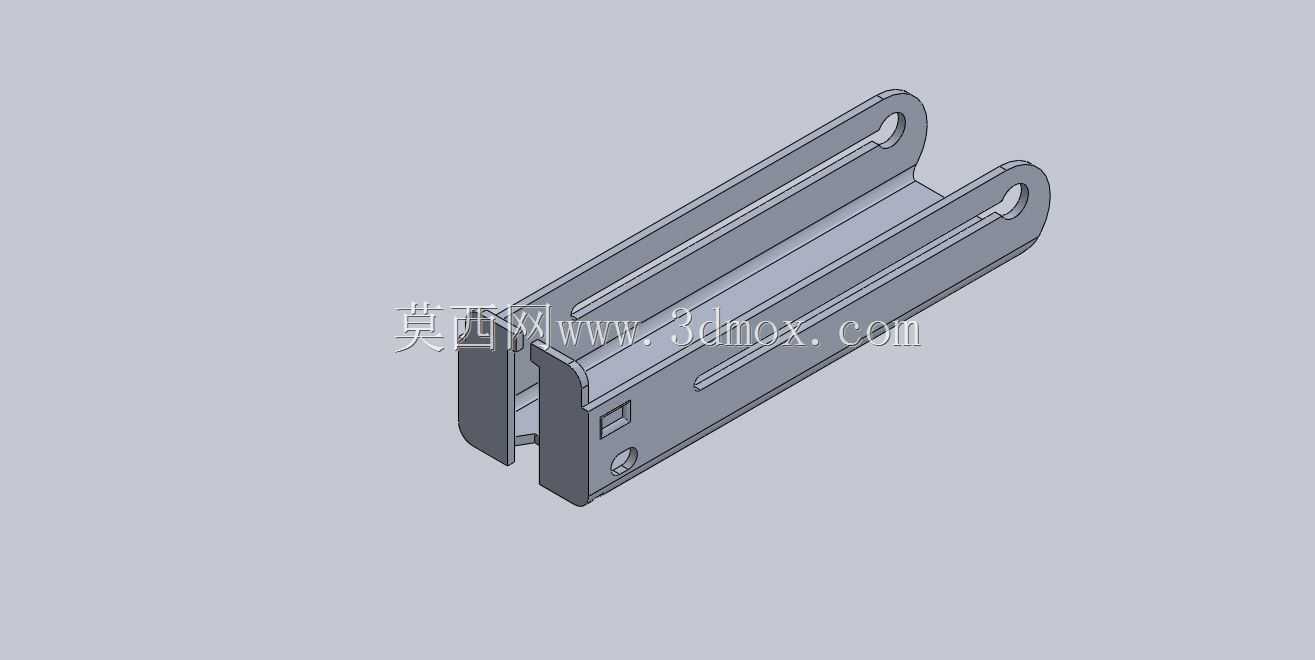

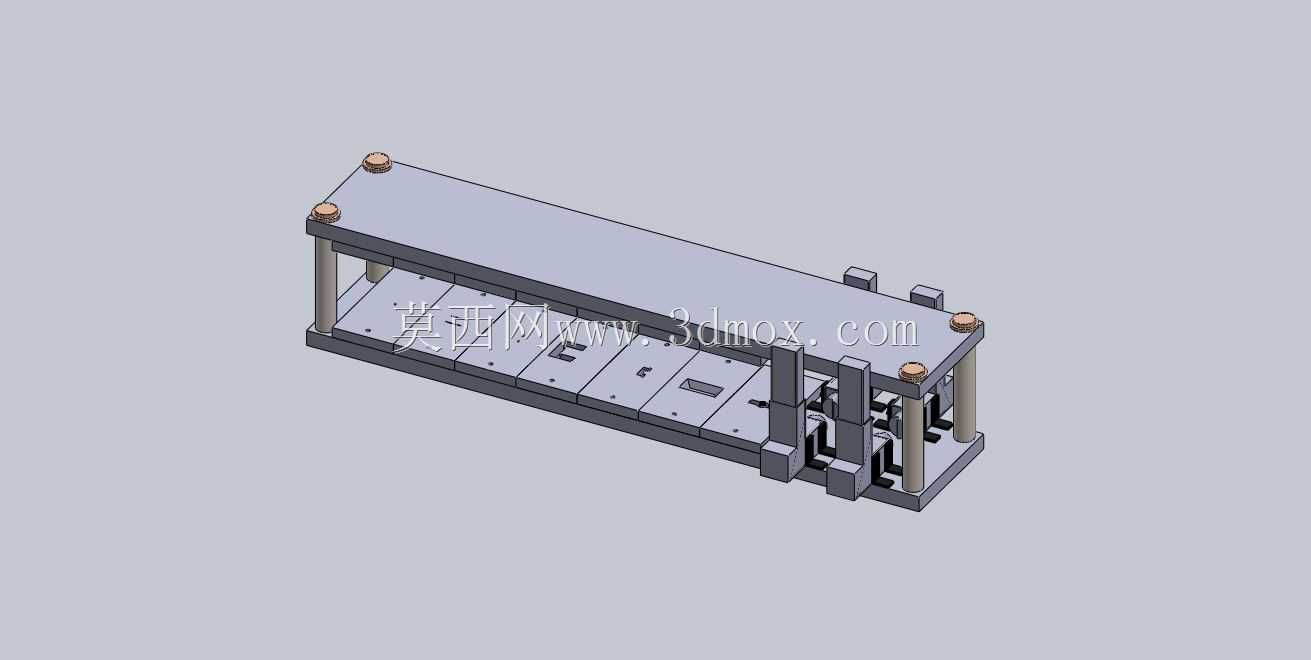

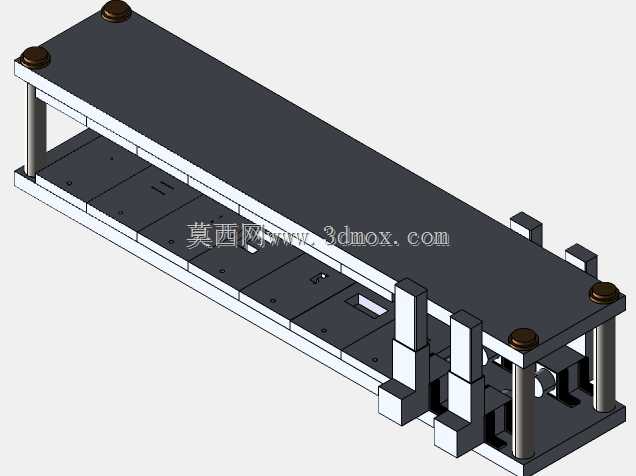

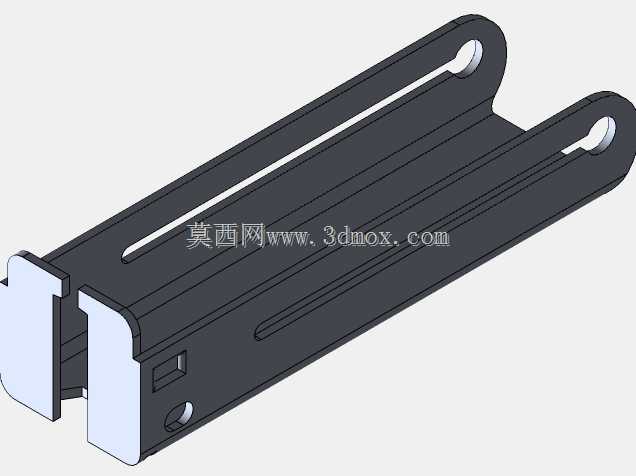

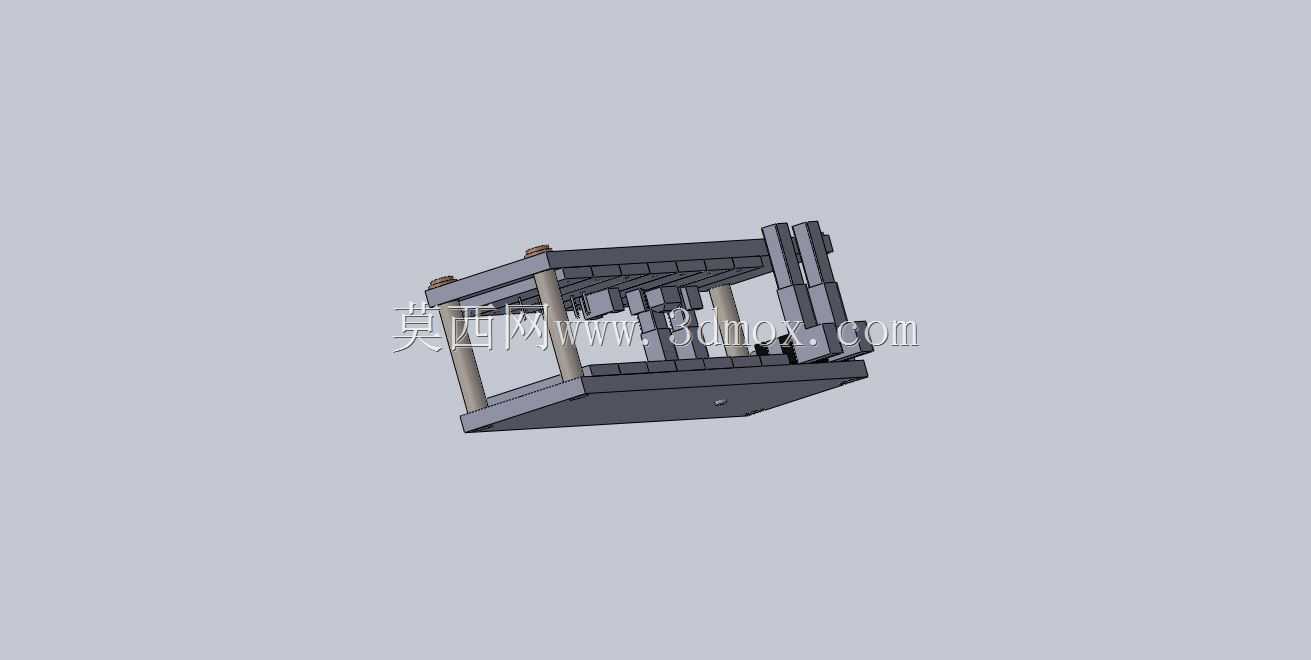

这套级进冲压结构主要面向中小尺寸五金冲压件的批量连续生产场景，在消费电子五金构件、家电金属配件、汽车小型冲压件的产线中应用广泛，可在单次冲床行程联动下完成多道序连续加工，无需工件在不同单工序模之间转序搬运，能大幅降低单件加工的辅助工时，同时减少多次定位带来的形位公差累积，稳定保障批量零件的加工一致性。从结构功能来看，整套模具采用九工位排布搭配七列矩阵型腔设计，可同时完成冲裁、弯曲、成型、精整、落料等多道冲压工序，工位之间通过精准的步距定位结构衔接，配合导柱导套的高精度导向，可承受高速连续冲压下的侧向载荷，避免上下模错位啃模。设计过程中优先考虑了冲压工序的排布逻辑，将冲导正孔、粗冲外形的工位放在进料端靠前位置，中间工位依次安排局部成型、折弯、翻边等变形量较大的工序，将精整、校平工位设置在变形工序之后，最后工位完成成品件与料带的分离，各工序的冲裁力、成型力经过均衡分配，避免单工位载荷过大导致的模架局部受力变形，同时预留了误送料检测结构的安装位，可接入冲床的急停联锁，出现送料步距偏差时即时停机，保护模具刃口不受损坏。模架采用标准后侧导柱结构，上下模座的厚度经过刚度校核，可适配常见的开式、闭式机械压力机安装，安装孔位匹配通用T型槽间距，无需额外制作过渡转接板即可完成装夹；模具的闭合高度、开模行程预留了足够的安全余量，适配不同行程参数的冲压设备，上下模的卸料板采用弹性卸料结构，可在冲压完成后及时将料带从凸模上脱出，避免带料问题影响连续送料。成型工位的入块采用快拆式结构设计，刃口磨损后可单独拆卸更换，无需拆解整套模具，大幅缩短产线停机维护的时间，各成型凸模的固定端设置了防转定位结构，避免长期冲压震动下凸模转动导致的工件成型尺寸偏差。料带的导向结构设置在模具进料端与各工位之间，可对不同厚度的卷料进行平稳导向，避免送料过程中料带翘曲偏移，矩阵式的型腔排布可在单次冲压循环中产出多件成品，大幅提升单位时间的生产效率，适配百万级以上批量的冲压件生产需求。
