DVB机顶盒前机壳注塑结构设计

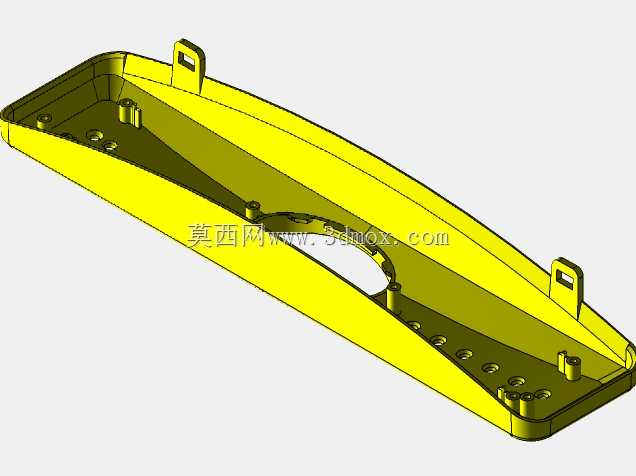

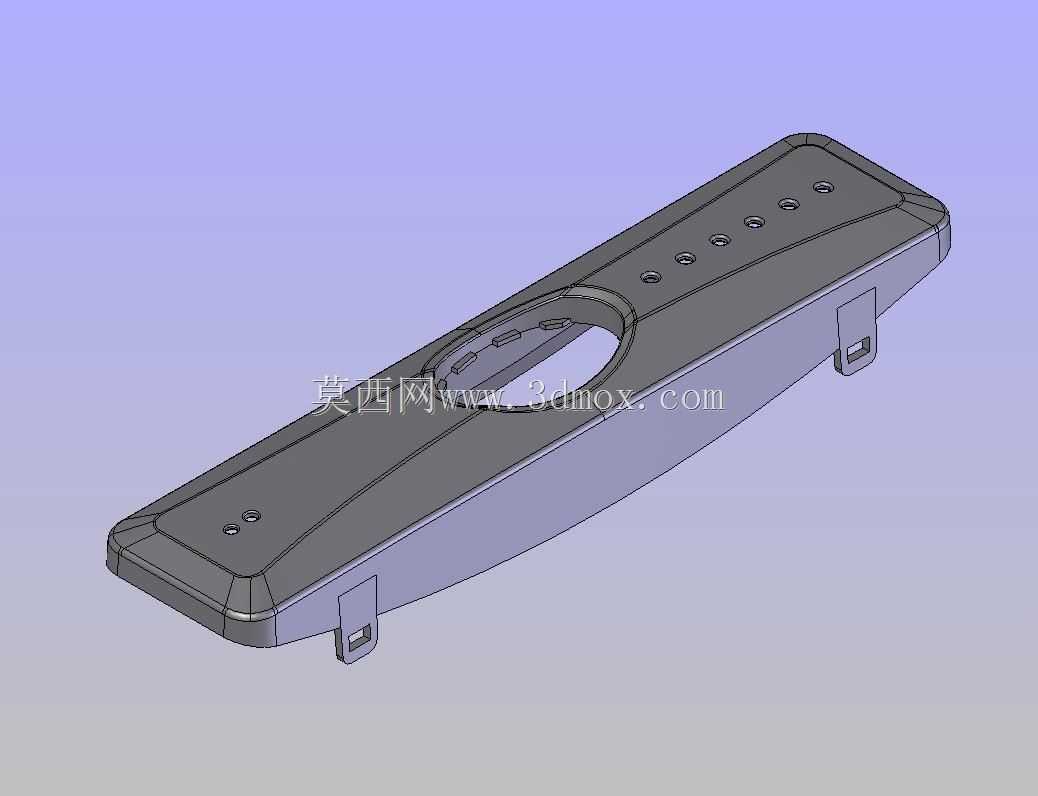

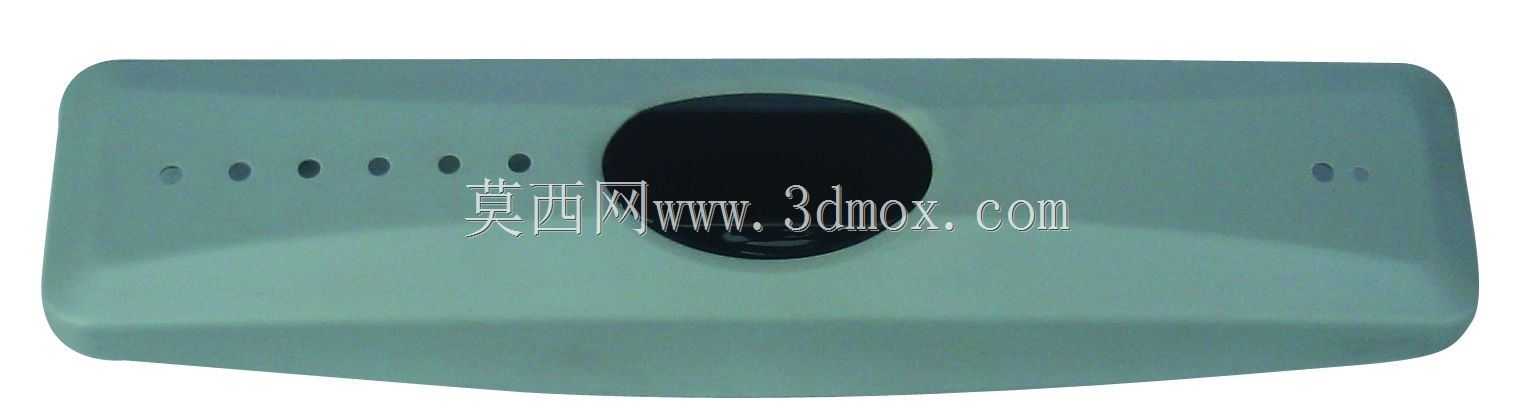

这款壳体是数字视频变换设备的前端外露结构件，日常应用在家庭影音终端、商用广电信号接收终端的整机装配环节，作为设备正面的人机交互承载部件，既要覆盖内部主板、调谐模块的前端区域，也要为按键、信号接收窗口预留精准的装配位，同时承担整机正面的外观防护与结构支撑作用。从结构设计逻辑来看，壳体采用长条形流线型轮廓，整体壁厚做了均匀化处理，避免注塑成型过程中出现缩痕、翘曲等缺陷，背面设置的两处带安装孔的卡扣支脚，是用于和设备中框做卡扣+螺丝的复合连接，既可以保证装配后的连接强度，也能在售后拆机时减少螺丝拆卸量，提升维护效率。壳体表面预留的一排圆形沉孔，是设备功能按键的装配位，每个沉孔的深度都做了统一公差控制，保证按键装配后按压行程一致，不会出现卡滞、高低不平的问题；中部的大尺寸椭圆开孔，是红外信号接收头或者数码显示屏的安装窗口，开孔边缘做了0.3mm的倒角处理，既可以避免装配时刮伤接收头的滤光片，也能在注塑脱模时减少粘模风险。在安装边界的尺寸控制上，壳体的长度方向预留了0.2mm的装配间隙，宽度方向和设备中框的配合公差控制在±0.1mm，保证装配后不会出现段差过大、缝隙不均的问题；壳体背面的加强筋沿着长度方向排布，筋位厚度控制在壁厚的0.6倍，既可以提升长条形壳体的抗弯折强度，避免日常使用中按压按键时出现壳体形变，也不会因为筋位过厚导致表面出现缩印。从实际使用场景出发，这款壳体的外表面做了细晒纹处理，既可以提升握持或者触摸时的质感，也能减少日常使用中指纹、划痕的残留，两端的圆角过渡处理，避免了尖锐棱角在安装、搬运过程中划伤操作人员或者用户。壳体的卡扣支脚位置做了局部加厚处理，因为卡扣位置是装配时的受力集中点，局部加厚可以提升支脚的抗断裂能力，避免多次拆装后出现卡扣断裂的问题；按键孔位的周边做了一圈小凸台，凸台高度0.5mm，装配时可以和按键的硅胶圈贴合，起到一定的防尘作用，减少灰尘从按键缝隙进入设备内部，提升整机的环境适应能力。
