可折叠笔类产品注塑成型模具结构

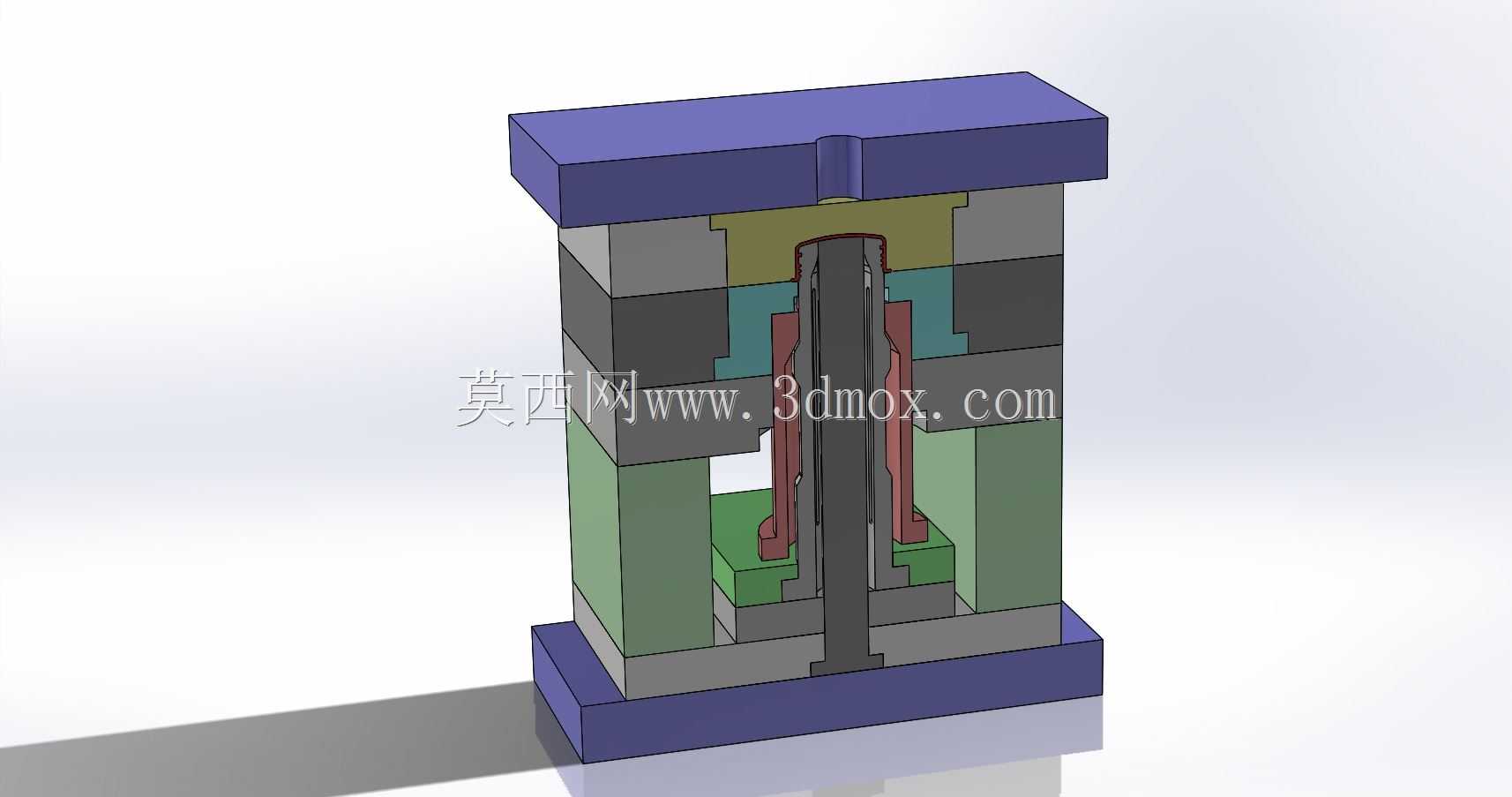

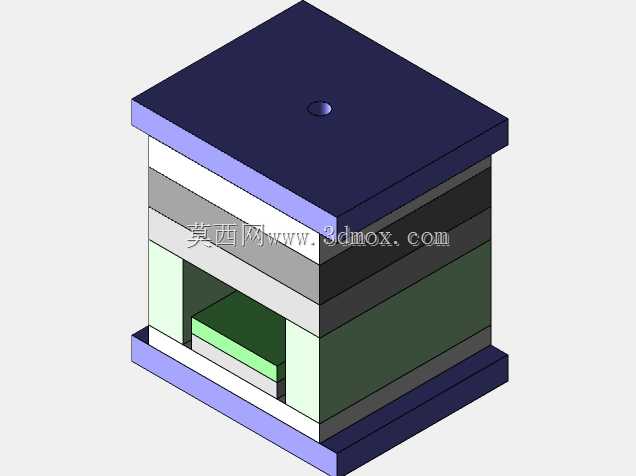

该套模具结构主要应用于文具制造领域，针对可折叠式书写笔类产品的注塑成型工序设计，适配笔身主体带折叠铰接结构的特殊塑件生产需求，可在常规卧式注塑机上完成安装使用，实现笔类塑料构件的批量高效成型。整套模具采用标准两板模架基础结构优化设计，上下模座采用平整矩形结构设计，安装面预留通用装夹槽位，可适配多数常规吨位注塑机的工作台装夹尺寸，无需额外定制转接工装即可完成上机安装，模架整体闭合高度符合常规注塑机的开模行程边界要求，开模过程中各运动部件无超出模架轮廓的外伸结构，避免生产过程中发生运动干涉。模具内部围绕折叠笔的特殊外形设置分层式成型结构，型腔部分精准对应笔身的折叠铰接段、握持段以及笔芯安装腔的复杂轮廓，针对折叠部位的薄壁铰接结构，在型腔对应位置做了局部冷却水路优化，避免薄壁区域冷却不均导致的成型翘曲、铰接部位断裂等质量问题。内部脱模机构采用直顶与侧抽结合的组合设计，针对笔身内侧的倒扣结构设置小型侧抽芯滑块，开模过程中侧抽芯先完成横向抽离动作，再由直顶杆将成型后的塑件平稳顶出，避免顶出过程中对折叠铰接薄壁部位造成顶白、顶裂损伤。模具的浇注系统设置在模架中心位置，采用点浇口进料方式，进料点对应笔身非外观面的顶端位置，避免浇口痕迹残留在笔身握持外观区域，保障成型后塑件的外观质量。合模导向部位采用四组导柱导套配合结构，导柱沿模架四角对称布置，合模过程中可实现精准导向定位，避免上下模错位导致的型腔偏心、塑件壁厚不均问题。整套结构在设计时充分考虑了笔类塑件的生产批量需求，内部易磨损的成型镶件采用分体式设计，后续生产中若出现局部磨损可单独更换镶件，无需整体更换模仁，有效降低长期生产的维护成本，同时成型周期适配常规注塑工艺参数，可稳定实现折叠笔类塑件的连续批量生产，成型后的塑件无需大量后处理即可直接进入后续组装工序。
