桌面式LED照明散热灯头结构设计

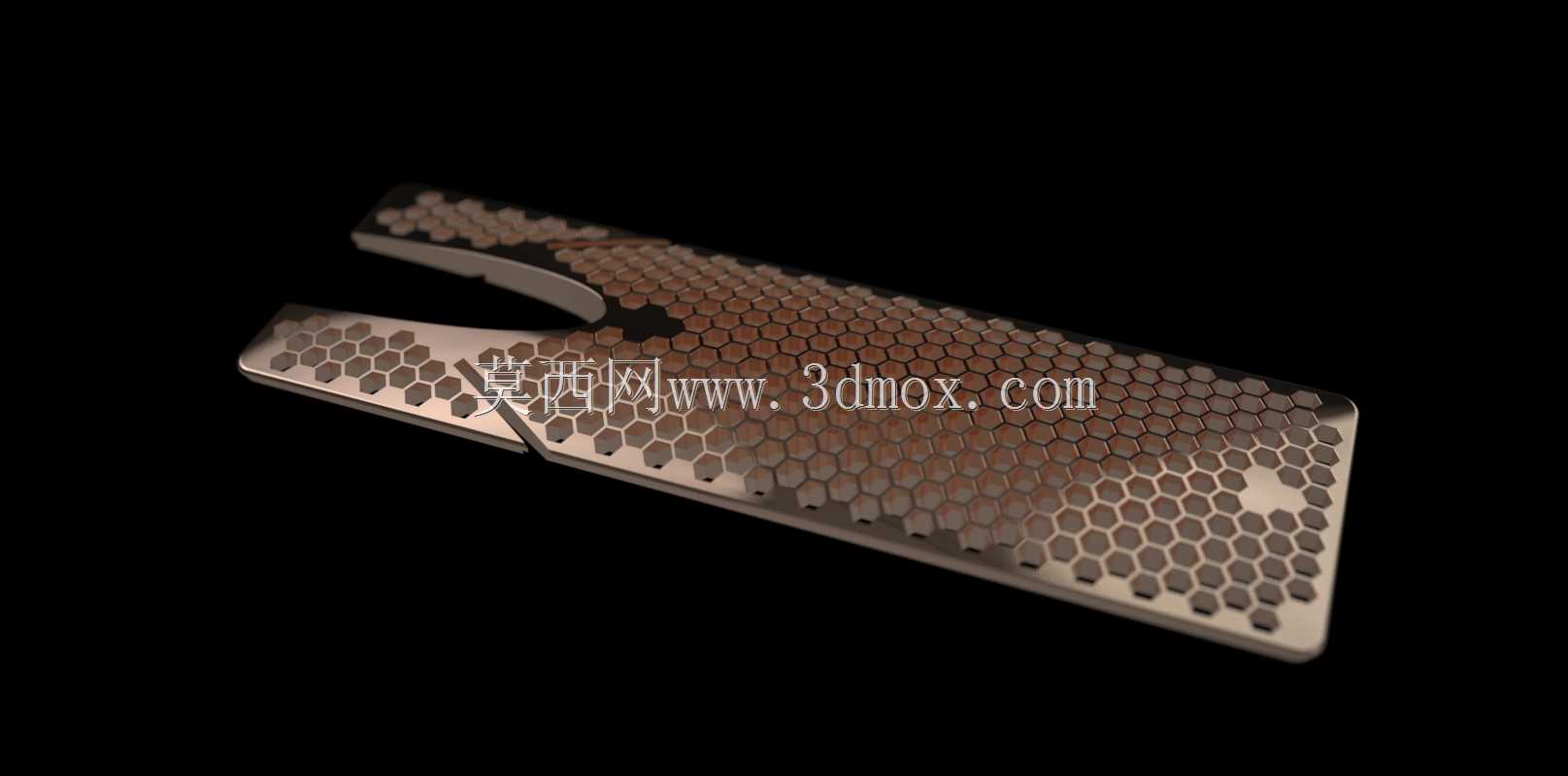

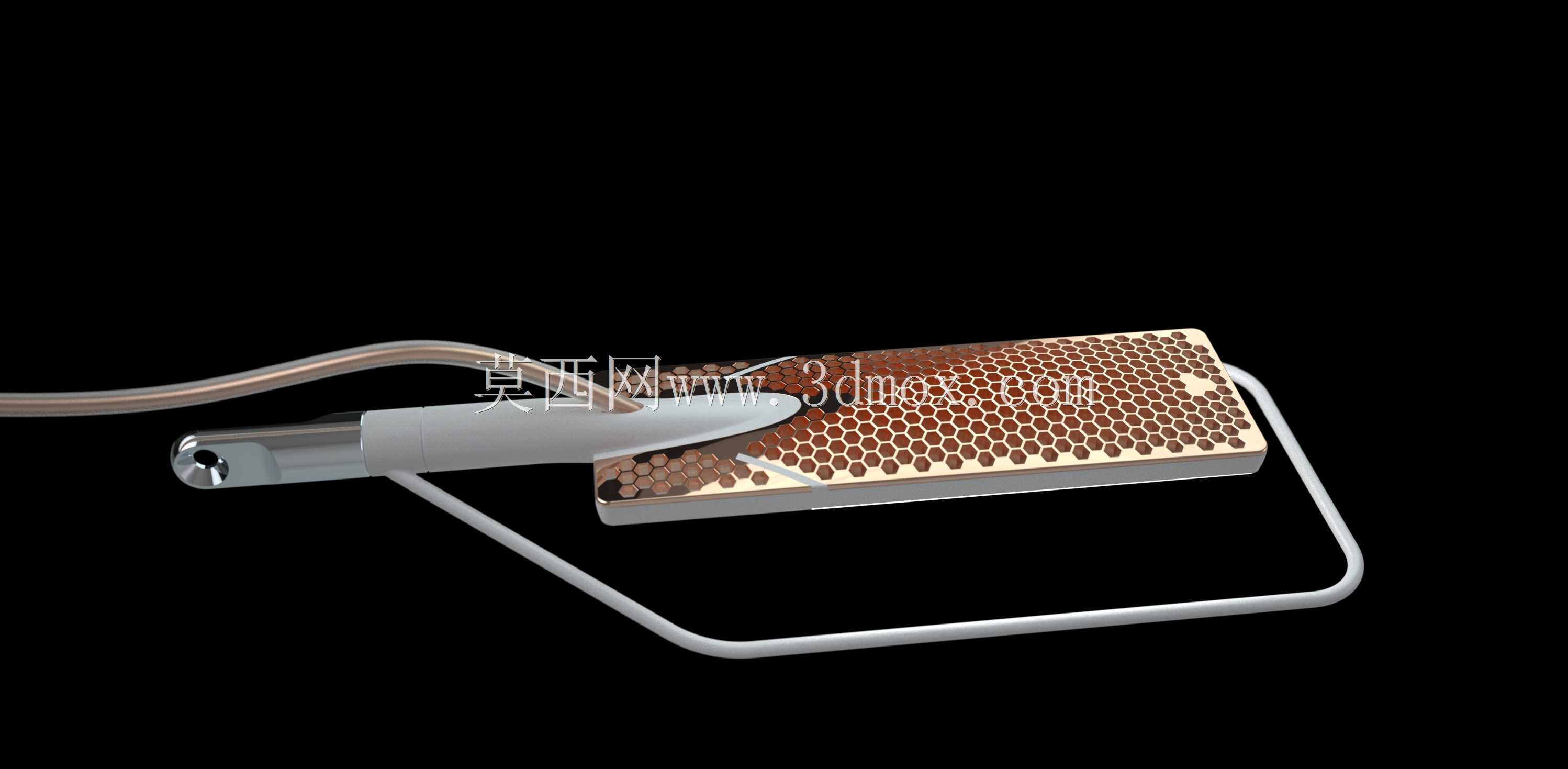

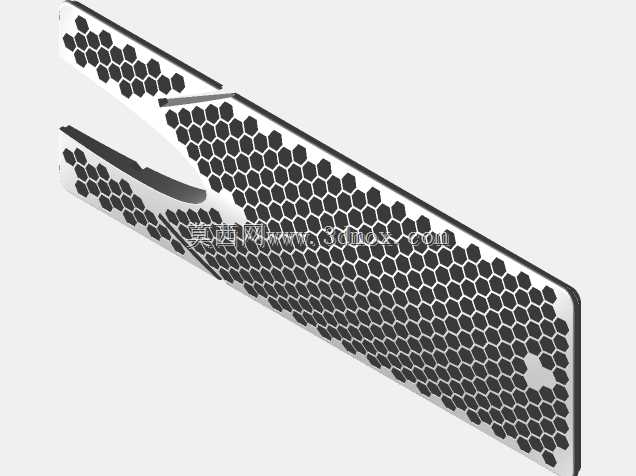

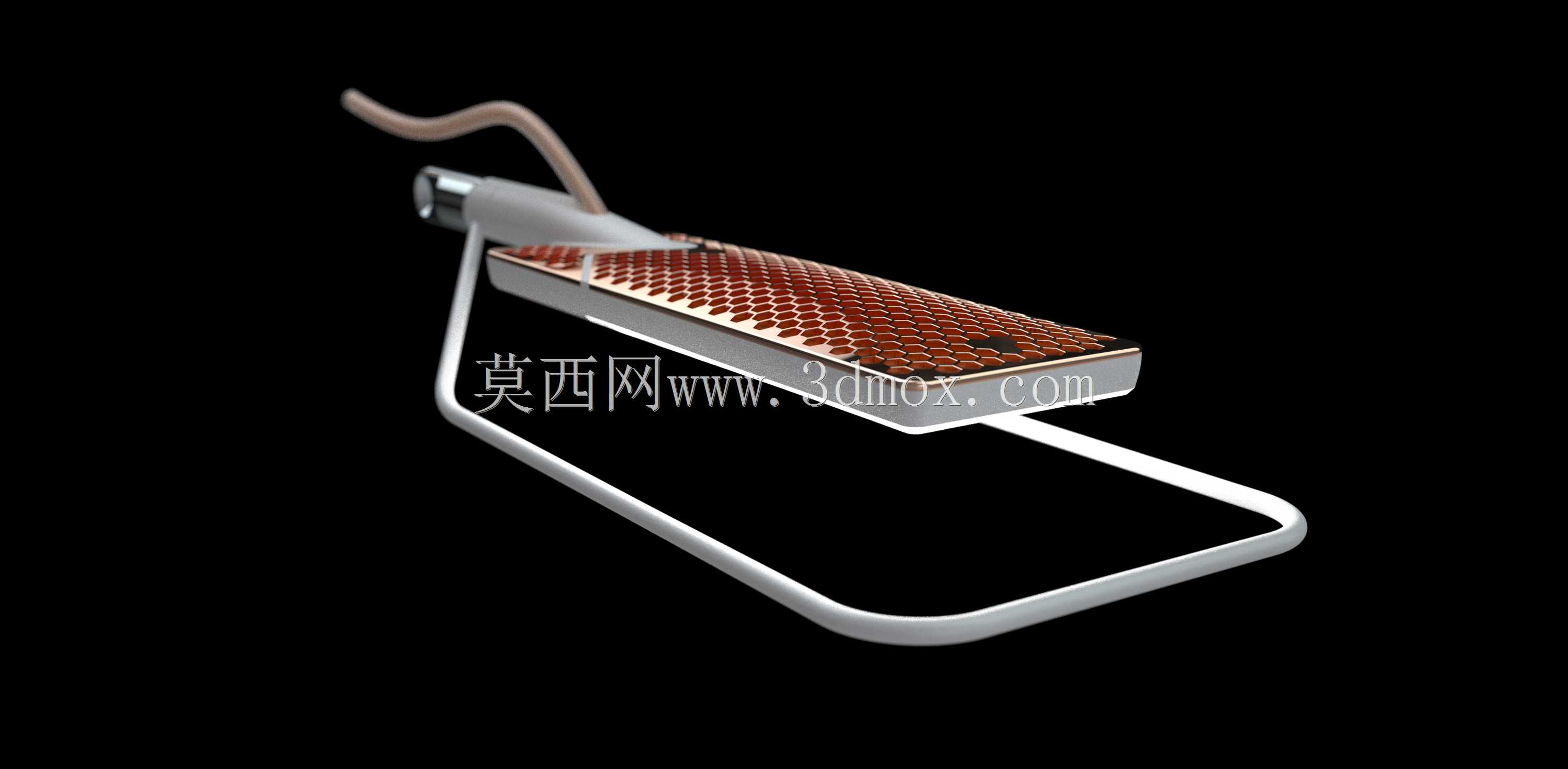

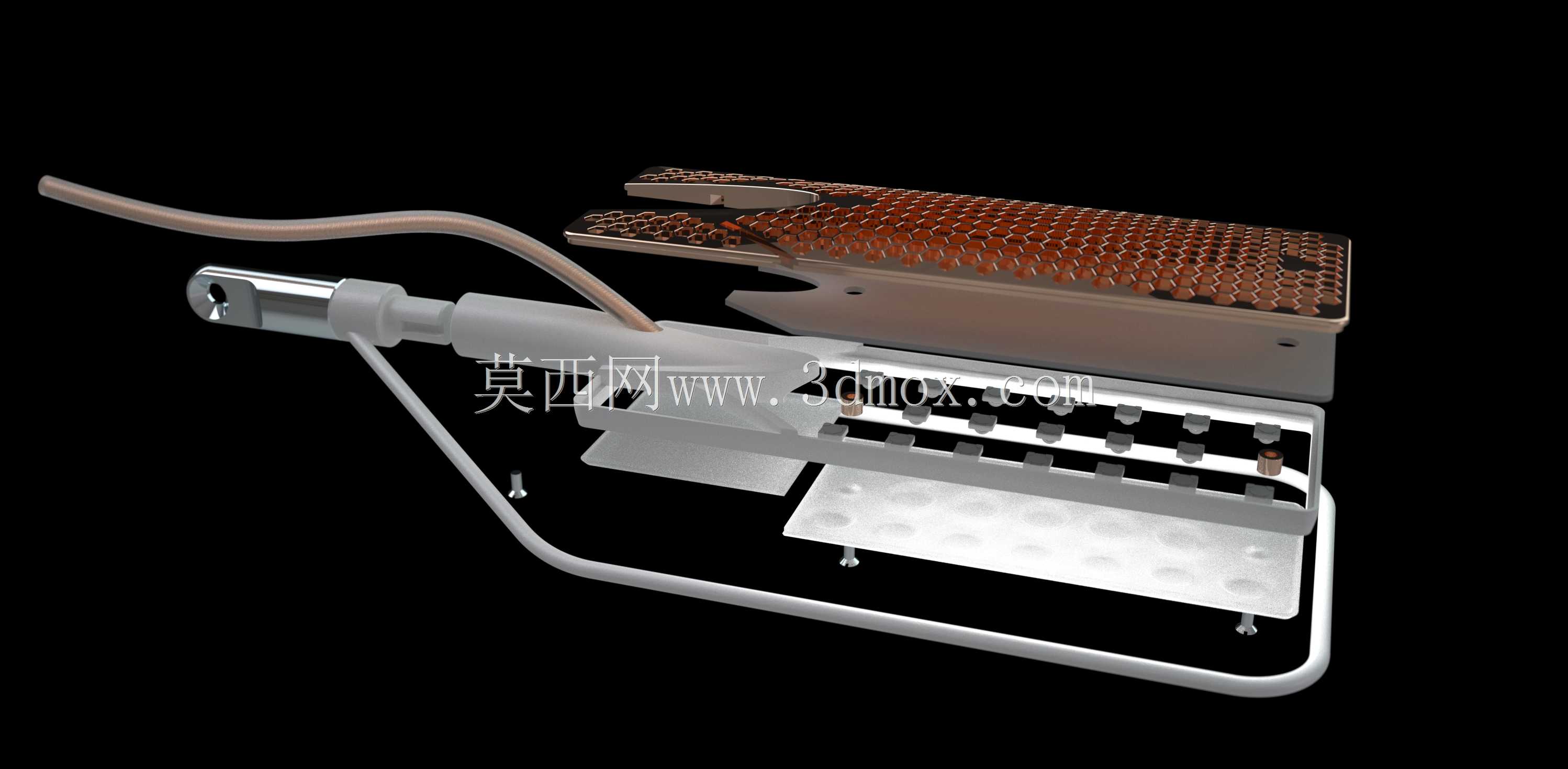

这款灯头结构主要面向桌面局部照明场景设计，可适配小型工作台面、床头阅读、设备操作工位补光等使用需求，核心解决小功率LED光源长时间工作的散热问题，同时兼顾使用时的角度调节便利性。从结构设计逻辑来看，整体采用分体式可拆解思路，发光面板部分采用蜂窝状排布的透光结构，表层搭配磨砂玻璃材质，既可以匀化LED点光源的出光效果，避免直射眩光，也能对内部灯珠起到物理防护作用，防止日常使用中的磕碰、积灰问题。发光面板的基底采用粉末涂层铝材质作为散热载体，利用铝基材的高导热特性，将灯珠工作产生的热量快速传导至整个面板区域，配合蜂窝结构预留的空气流通间隙，实现被动式散热，无需额外加装散热风扇即可满足小功率LED长时间点亮的温度控制要求，避免灯珠光衰过快，延长整体使用寿命。灯头的支撑部分采用弯折金属支架结构，支架与灯头主体的连接部位预留转动间隙，可实现上下俯仰角度的自由调节，满足不同照射角度的使用需求；支架与灯头连接的出线端做了圆弧过渡处理，避免线材反复弯折出现外皮破损、内部线芯断裂的问题。尾部的接线端采用标准圆柱接插结构，可适配常规低压直流供电线路，安装时无需额外定制转接配件，直接匹配通用低压照明供电接口即可完成装配。从安装边界来看，这款灯头整体外形偏薄型长方体设计，发光面长宽尺寸控制在适合桌面近距离照明的范围，搭配的U型支架展开后不会占用过多桌面安装空间，既可以通过支架直接放置在平面上使用，也可以预留固定孔位搭配夹具固定在工作台边缘、设备机架侧面，适配不同的安装场景。结构设计上充分考虑了3D打印加工的可行性，塑料结构件部分可单独拆分打印，金属散热与支架部分可采用常规机加工工艺制作，不同材质的连接部位采用卡扣加少量紧固件的固定方式，减少装配工序，后期维护更换部件时也无需复杂工具即可完成拆解。
