同层排水用隐藏式墙排瓷砖接水构件

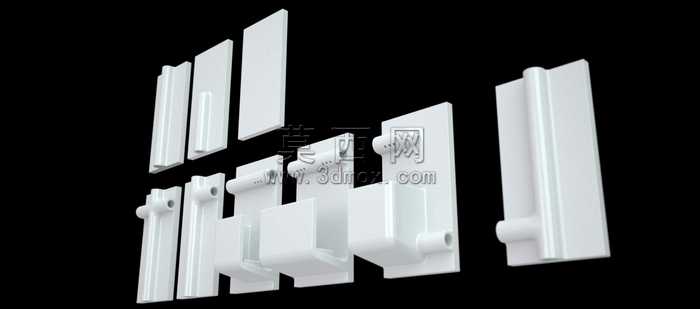

本款排水构件采用三维参数化建模方式完成全系列规格的设计，建模阶段首先梳理同层墙排场景下的安装需求，针对不同厚度的饰面瓷砖、不同管径的排水支管，搭建统一的基础特征骨架，以基准面定位瓷砖贴合面的安装基准，保证构件背部与墙体预埋管线的对接精度，同时控制构件正面与瓷砖饰面完成面的齐平度，避免出现突出或凹陷影响墙面整体美观度。建模过程中对每一款构件的流道结构做连续曲率处理，消除流道内部的直角转折死角，降低排水过程中的杂物挂附概率，提升长期使用的排水通畅性；针对构件与瓷砖衔接的边缘位置，做0.5mm的微倒角处理，既避免安装过程中划伤施工人员，也能让构件与瓷砖缝隙的打胶工序更易操作，密封胶可以均匀填充缝隙提升防水性能。材质设置上选用哑光白色硬质PVC材质参数，调整材质的漫反射粗糙度与高光反射阈值，还原卫浴五金配件常用的哑光瓷白质感，渲染阶段采用三点布光方案，主光从侧上方45度投射突出构件的立体轮廓与边缘倒角细节，辅光补亮构件暗部避免结构细节隐没在阴影中，背光勾勒构件与黑色背景的分界，让不同规格构件的结构差异清晰呈现。结构设计上针对不同的使用场景做差异化处理，短款直排构件适配干区墙面的二次排水需求，长款带弯头构件适配洗手盆、壁挂式马桶的墙排支管对接，多接口集成构件适配电热水器、洗衣机等多设备同点位排水的场景，所有构件的安装卡扣位置都做了加强筋处理，提升与墙体预埋底座的连接强度，避免长期使用过程中出现构件松动脱落的问题。设计过程中充分考虑施工的便捷性，所有构件的接口尺寸都匹配国内通用的家装排水管材标准，无需额外的转接头即可完成对接，构件背部的定位标识可以帮助施工人员快速找准安装位置，降低现场施工的裁切调整工作量，同时构件外露面的造型简洁平整，与瓷砖饰面搭配协调，不会破坏墙面的整体视觉效果。
