镀铬不锈钢壁挂式烟缸结构设计

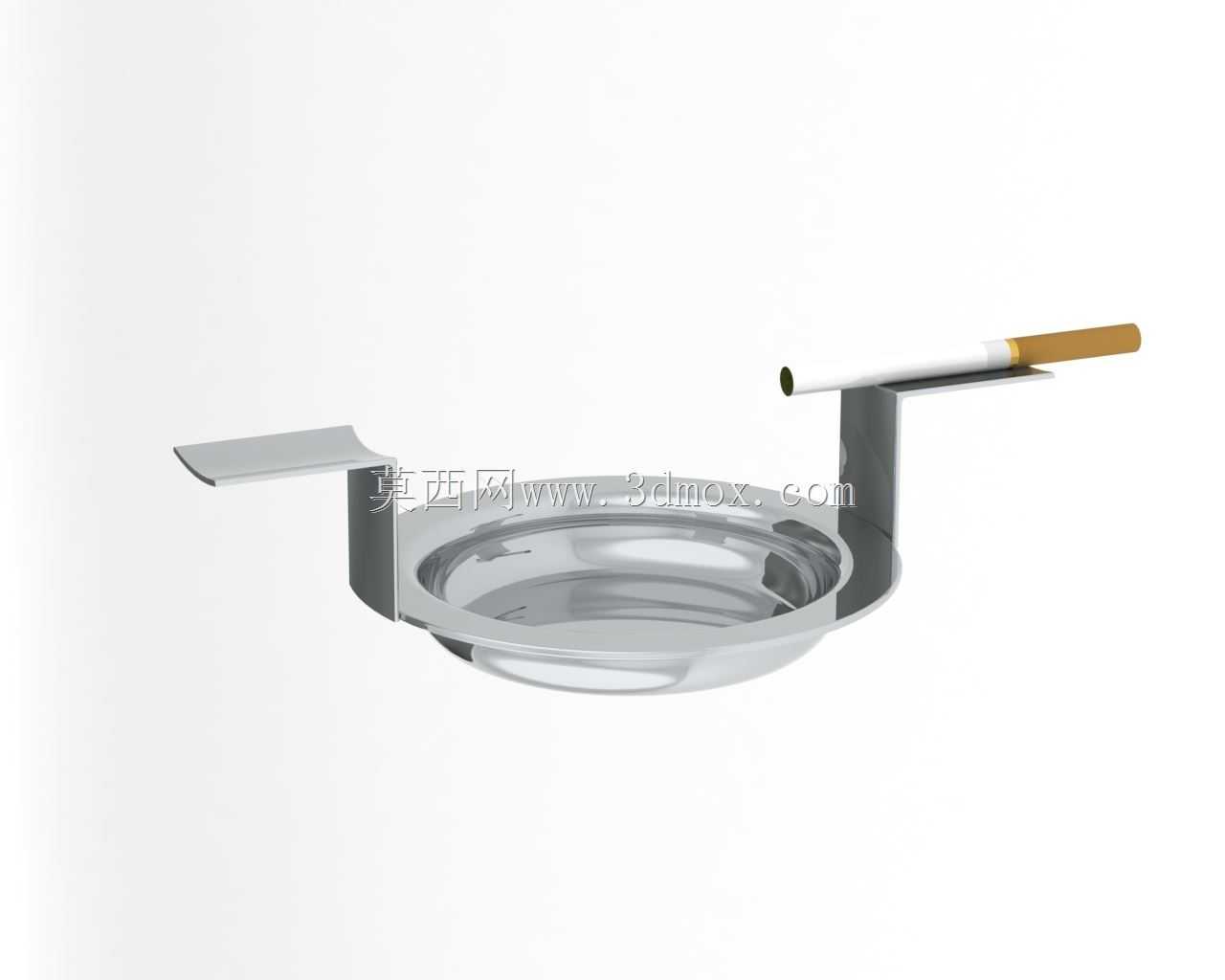

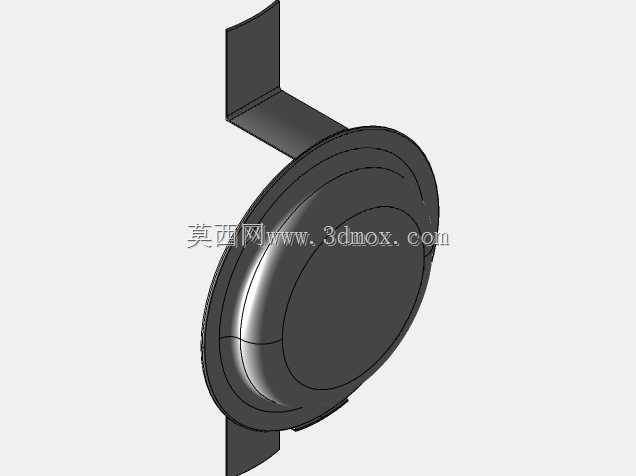

这款镀铬不锈钢烟缸的结构设计，首先围绕公共场景的使用需求展开，常见于写字楼吸烟区、酒店走廊、工业厂区指定吸烟点这类半开放公共空间，区别于桌面放置的普通烟缸，壁挂安装的形式能避免桌面占用，同时防止被随意挪动、碰落造成的烟灰洒落、烟蒂滚落问题。主体承托部分采用浅盘式圆弧结构，盘体边缘做卷边钝化处理，既避免加工和使用过程中的锐边割手问题，也能在盘体内部形成高度约15mm的围挡，足够容纳日常积攒的烟灰与烟蒂，防止气流扰动时烟灰外溢。两侧延伸出的支架结构是整个设计的核心受力部分，支架采用与盘体同厚度的不锈钢板材折弯成型，与盘体的连接采用无缝焊接工艺，焊接位置做打磨抛光后整体镀铬，保证连接处无卫生死角，也避免长期使用后焊缝位置积垢锈蚀。其中一侧支架延伸出带斜度的搁烟槽，槽体宽度适配常规直径的卷烟，搁烟位置做微向上的翻边，能防止放置的卷烟滚落，搁烟槽的高度距离盘体底面约40mm，刚好适配常规卷烟放置时的倾斜角度，避免烟支燃烧端接触盘面积攒的烟灰造成熄灭不彻底的问题。另一侧支架延伸出按压式灭烟板，板面做平面度处理，使用者可直接将燃烧的烟支按压在板面上完成熄灭，无需在盘底反复捻动，减少烟灰被蹭出盘外的概率。安装边界上，两个支架的背部处于同一垂直平面，预留的安装孔位孔距为120mm，适配常规墙面膨胀螺丝的安装尺寸，安装完成后盘体最外侧距离墙面的距离为110mm，不会对过往人员造成磕碰，盘体底部距离安装基准面的高度建议设置在1100mm-1200mm区间，适配多数成年人站立时的操作高度。材质选择上，基材采用食品级304不锈钢板材，整体表面做镜面镀铬处理，一方面镀铬层的高硬度特性能够抗日常摩擦刮花，长期使用仍能保持光洁外观，另一方面致密的镀铬层能够隔绝烟蒂中焦油、尼古丁的腐蚀，也方便日常清洁维护，仅需用湿抹布擦拭即可去除表面附着的烟渍与浮灰。盘体的深度设计经过实际场景验证，既不会因为过深导致清理内部烟蒂时操作不便，也不会因为过浅导致烟灰被空调风、穿堂风吹散到周边区域，盘体内部的圆弧过渡设计没有直角死角，清洁时可以直接用抹布擦拭到所有内壁位置，不会残留烟垢。整个结构没有多余的可拆卸零部件，不存在易丢失的小配件，长期在公共场景使用时故障率极低，仅需定期清理内部积攒的烟蒂与烟灰即可维持正常使用，支架的折弯角度经过受力校核，单侧支架可承受5kg的垂直载荷，完全能够满足日常放置烟支、临时放置小物件的使用需求，不会出现支架变形、盘体倾斜的问题。
