工业设备用一体式塑料轴流散热风轮结构

　　这类塑料轴流风轮结构，是工业风冷系统里最常见的末端执行部件，日常能在机柜散热、小型设备通风、电源模块风冷、工位局部排风等场景见到，和金属风轮相比，塑料材质的风轮转动惯量更低，启动瞬间对驱动电机的扭矩冲击更小，同时自身重量轻，长期运行时对电机轴承的径向载荷更低，适合连续不间断运行的低风压通风场景。

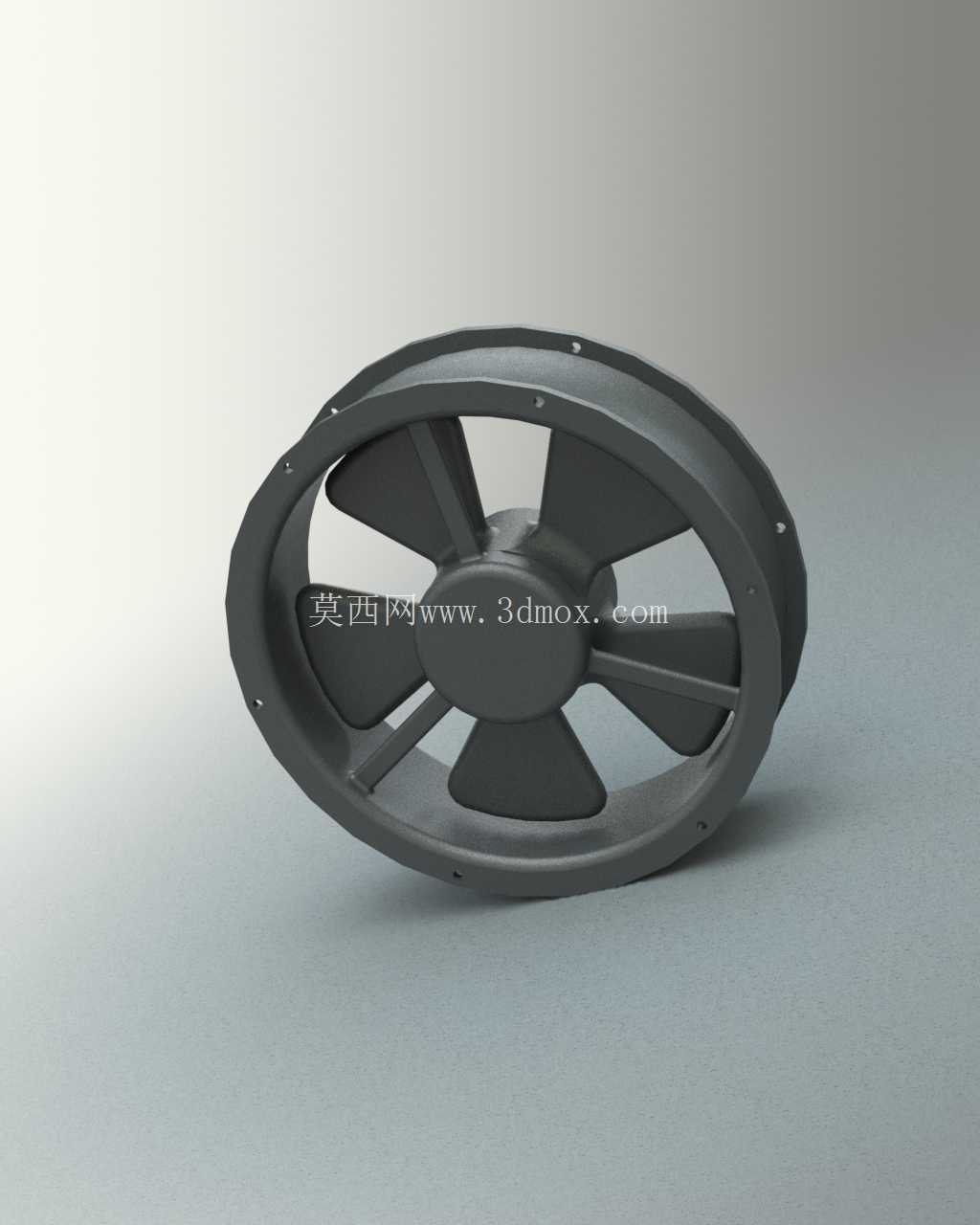

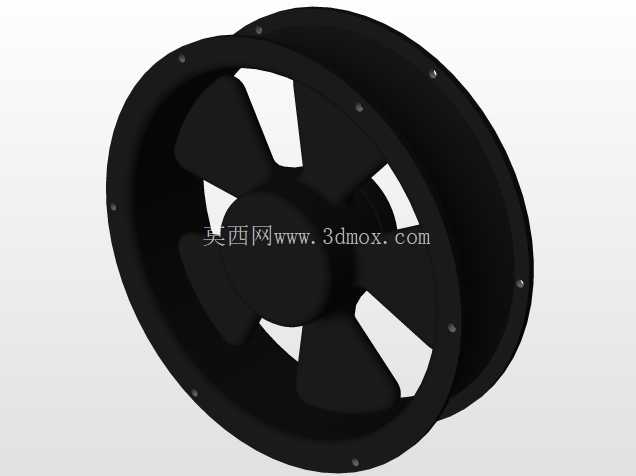

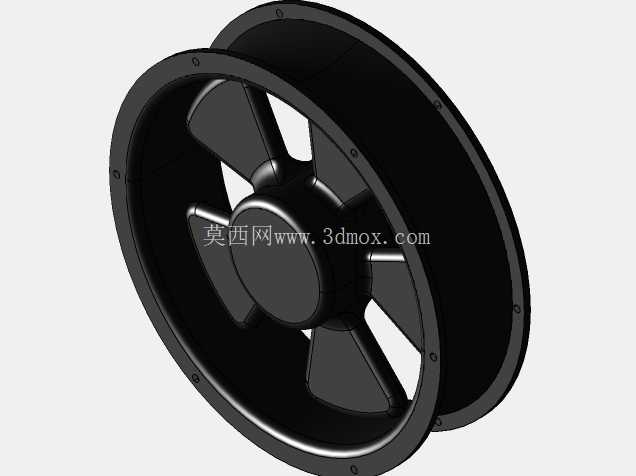

　　从结构设计逻辑来看，整个风轮采用外圈一体式包裹的结构，外圈的环形边框一方面可以约束叶片端部的气流紊流，减少叶尖漏风带来的效率损失，另一方面可以作为安装定位的基准面，安装时外圈和设备风道的内壁预留0.5-1mm的间隙，既避免转动时出现剐蹭，也能保证气流不会从侧边缝隙短路回流。叶片采用五叶后掠式设计，后掠角度经过匹配，在额定转速下可以降低气流切割产生的气动噪音，同时叶片根部和中心轮毂做了大圆角过渡，避免注塑成型时出现缩痕，也能降低转动时根部的应力集中，长期运行不会出现叶片根部断裂的问题。中心轮毂的位置预留了和电机轴配合的安装孔位，孔位周边设计了加强筋，既可以保证和电机轴的同轴度，也能传递电机输出的扭矩，不会出现轮毂打滑的情况。

　　在安装边界上，这类风轮的外圈直径通常根据适配的风道尺寸做匹配，常见的适配安装尺寸从120mm到250mm不等，厚度方向的尺寸控制在30mm到60mm区间，不需要额外的导风圈结构，直接嵌入设备的风道开口位置即可固定，固定方式可以采用外圈侧边的螺丝孔锁付，也可以通过卡扣结构直接卡在风道的安装位上，装配效率很高。材质上通常采用改性PP或者ABS塑料注塑成型，材料本身具备一定的韧性，即使运行过程中吸入少量细小的硬质颗粒，撞击叶片也不会出现叶片碎裂的情况，同时塑料材质本身绝缘性能好，用在电气设备内部做散热时，不会因为意外触碰带电部件造成短路风险。

　　实际使用过程中，这类风轮的风压特性属于低压大流量类型，适合风阻较小的通风场景，比如密闭机柜内部的空气循环、电子元器件的表面散热、小型工位的排风换气，不适合长距离管道送风或者高风阻的散热场景。设计时需要注意叶片的动平衡校准，通常在注塑成型后会对叶片做去重处理，保证额定转速下的振动值控制在允许范围内，避免长期运行时振动传导到设备壳体，产生共振噪音。另外外圈的端面平面度需要控制在0.2mm以内，保证和风道贴合时不会出现缝隙漏风，影响整体通风效率。

　　从建模逻辑来看，绘制这类结构时首先要确定外圈的基准直径和厚度，再根据设计的风量风压参数确定叶片的翼型和安装角度，叶片和外圈、轮毂的交接位置要做顺滑的圆角过渡，避免注塑时出现应力集中，同时要考虑注塑脱模的斜度，所有沿脱模方向的面都要预留1度左右的脱模斜度，保证注塑生产时可以顺利脱模，不会出现顶白或者拉伤的缺陷。轮毂部分的安装孔位要和适配的电机轴尺寸做公差匹配，通常采用过渡配合，装配时不需要额外的粘接就可以保证传递扭矩，同时方便后期维护时的拆卸更换。
