气动系统双工位直线驱动执行模组

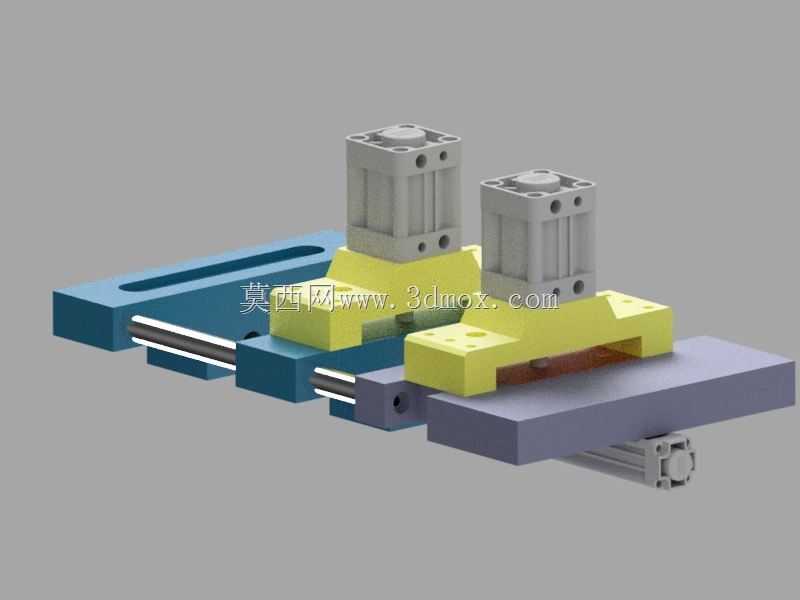

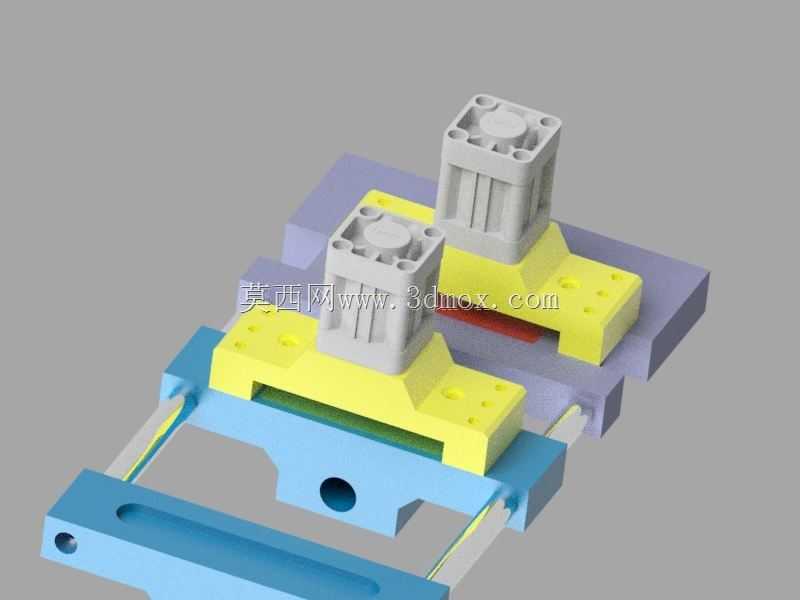

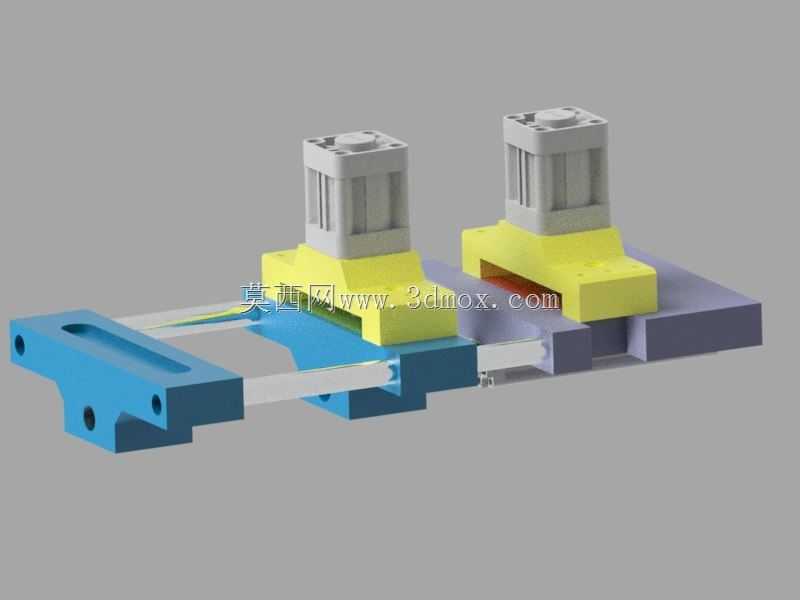

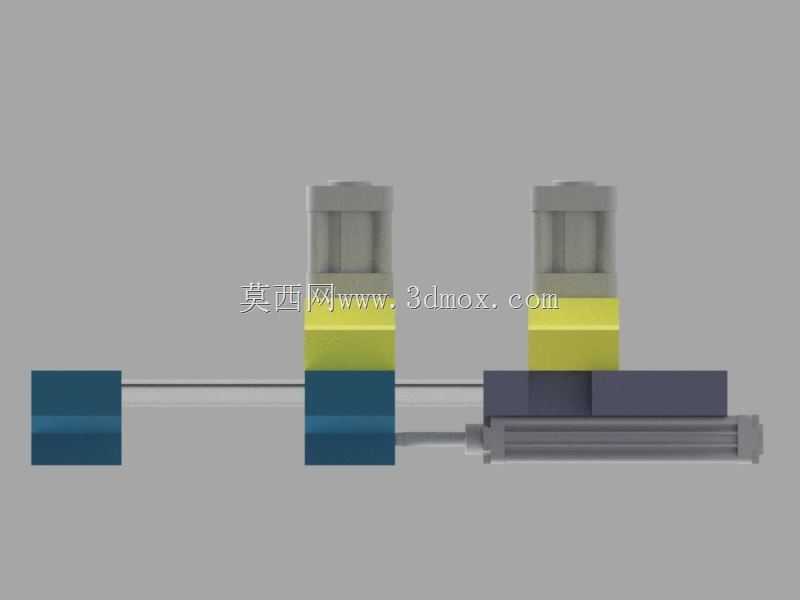

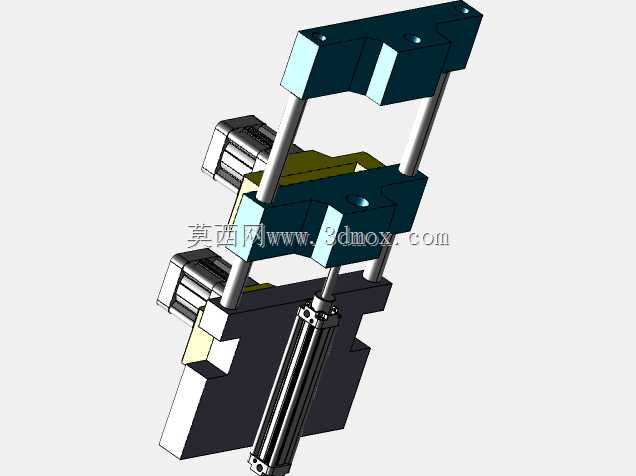

这套气动驱动执行模组，主要面向轻工装配、电子元器件分拣、小型工件移栽这类需要短行程高频往复动作的产线场景，在3C产品组装工位、小五金件上下料工位里，这类结构的应用占比不低，相比伺服电缸的方案，气动驱动的响应速度更快，单次动作循环的耗时更短，适配每分钟30-60次的往复节拍需求，维护成本也更低，对车间气源配置完善的生产场景适配性很强。从结构设计逻辑来看，整套模组采用对称双工位布局，两个驱动单元共用同一根安装基座，基座上集成了直线导向滑轨，滑台部分通过硬质氧化处理的铝合金滑块与导轨配合，导向间隙控制在0.02mm以内，保证往复动作的重复定位精度，避免长期运行后出现偏磨卡顿的问题。驱动端采用标准方形气缸作为动力输出单元，气缸通过过渡连接块与滑台刚性锁附，连接块上设计了定位销孔，装配时可以快速完成气缸与滑台的同轴度校准，不需要反复调整位置，能大幅缩短现场装配的调试时间。安装边界方面，整套模组的基座采用下沉式安装孔设计，安装孔位间距适配行业通用的40mm、80mm铝型材安装基准，可以直接固定在标准型材机架上，不需要额外加工转接板；滑台的工作面预留了M4螺纹孔阵列，孔位间距按照20mm的整数倍排布，方便加装夹爪、吸盘、推块这类末端执行件，适配不同的作业需求。气路接口布置在气缸的侧端位置，预留的接头安装空间足够容纳快插气管接头，不会和周边的机架结构产生干涉，走线走气的路径可以沿着基座侧面的线槽布置，整体外观整洁，也能避免气管在设备运行过程中被剐蹭磨损。设计时还考虑了不同工况的适配性，导轨的润滑注油孔设置在基座侧面，日常维护时不需要拆解模组就能完成润滑保养，滑台两端预留了缓冲安装位，可以根据实际运行的节拍需求加装液压缓冲器，降低气缸到达行程端点时的冲击噪音，也能减少硬碰撞对结构精度的损耗。两个驱动单元可以独立控制动作，也可以通过气路联动实现同步往复，既可以完成两个工位同步上下料的动作，也能实现一进一退的交替作业，适配不同的产线工艺节拍，在小负载的直线移栽场景里，这类结构的实用性很强，结构件的加工难度低，大部分零件都可以采用常规的铣削、阳极氧化工艺完成加工，量产的成本控制空间也比较大。
